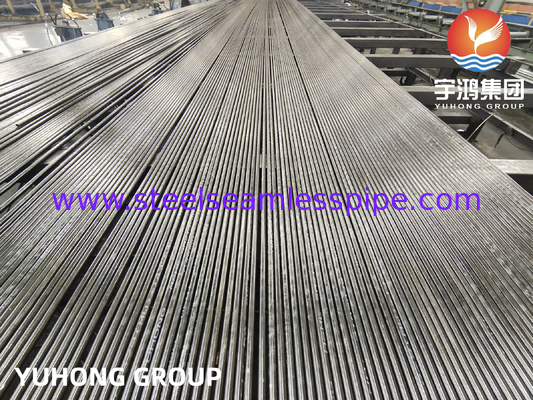

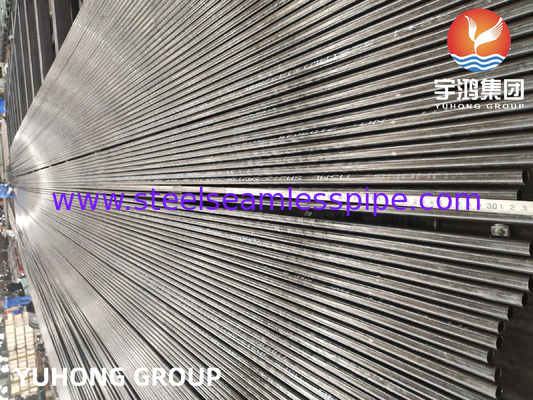

ASME SA213 T11 Isı Değiştiricisi Kaldırma Süper Isıtıcılar için Alaşımlı Çelik Dikişsiz Tüp

ASME SA213 T11 Dikişsiz tüp kimyasal bileşimi

ASME SA213 malzeme standardı:

ASME SA213 / ASTM A213 tarafından yönetilen bu spesifikasyon, dikişsiz ferritik ve austenitik alaşımlı çelik kazanı, süper ısıtıcı ve ısı değiştiricisi borularını kapsar.

"SA213" ASME BPVC (Boiler and Pressure Vessel Code) Bölüm II malzeme spesifikasyonunu belirtir ve bu özellik ASTM A213 spesifikasyonuyla temelde aynıdır.Basınçlı kapların yapımı için (ASME BPVC Bölüm I veya VIII), "SA" öneki gereklidir.

Ana Özellik: Dikişsiz

Tüpler uzunlamalı kaynak dikişsiz üretilir. Bu, sıcak ekstrüzyon veya rotary piercing gibi işlemlerle elde edilir ve ardından yağmalama / soğuk çekim yapılır.

Neden dikişsiz? Kazanlarda ve ısı değiştiricilerinde yüksek basınçlı ve yüksek sıcaklıklı uygulamalarda gereklidir.Saldırılmış bir dikiş, şiddetli termal döngü ve stres altında başarısızlığa eğilimli potansiyel bir zayıf noktadır· dikişsiz yapı bu riski ortadan kaldırır.

ASME SA213 T11 Dikişsiz tüp Başlıca Uygulama: Isı Değiştiriciler (ve Kazanlar)

Sıcaklık Değiştiricileri: Özellikle yüksek sıcaklıklarda ve basınçlarda çalışan ısı değiştiricilerinin boru plakalarında kullanılmak üzere tasarlanmıştır ve genellikle aşağıdakilerde bulunur:

Petrokimya Rafinerileri

Kimyasal İşleme Tesisleri

Elektrik üretimi (Isı Geri Kazanım Buhar Jeneratörleri - HRSG'ler, besleme suyu ısıtıcıları)

Kazan bileşenleri: Ayrıca geniş çapta kullanılır:

Boiler süper ısıtıcıları

Boiler Reheaters

Boiler Economizers (karbon çelikten daha yüksek sıcaklık direnci gerektiren bölümlerde)

ASME SA213 T11 Dikişsiz Tüp Ana Özellikleri ve Neden Kullanılır:

Yüksek sıcaklık dayanıklılığı: Karbon çelikten (genellikle ~ 650 ° C / 1200 ° F) önemli ölçüde daha yüksek sıcaklıklarda iyi bir germe ve sürünme dayanıklılığını korur.

Oksidasyon Direnci: Krom içeriği, karbon çelik borulara kıyasla buhar hizmetinde ölçeklenmeye (oksitasyona) çok daha iyi direnç sağlar ve daha uzun kullanım ömrüne yol açar.

Sürünme Direnci: Molibden içeriği, yüksek sıcaklıklarda stres altında yavaş, sürekli deformasyon (sürünme) direncini arttırır.

İyi üretim kabiliyeti ve kaynaklılık: T11 genellikle uygun prosedürlerle (ön ısı, kaynak sonrası ısı tedavisi - PWHT) kaynaklanabilir olarak kabul edilir.

Maliyet etkinliği: Uygulanabilir sıcaklık aralığı için T22 (2.25Cr-1Mo) veya paslanmaz çelikler (TP304, TP316) gibi daha yüksek alaşımlı çeliklere kıyasla performans ve maliyet arasında iyi bir denge sağlar.

Üretim ve Test Gereksinimleri (SA213/A213 başına göre):

Isı Tedavisi: T11 tüpleri her zaman ısıtılan durumda tedarik edilir. ısıtıcı (sıcaklama ve yavaş soğutma) çelik yumuşatır, esnekliği optimize eder,ve gerekli mikrostrüktürü üretir (özellikle bazı karbitlerle ferrit).

Kimyasal Analiz: Karbon, Mangan, Fosfor, Kükürt, Silikon, Krom, Molibden ve diğer kalıntı elementler için katı bileşik sınırları.

ASME SA213 T11 Dikişsiz Tüp Mekanik Testleri:

Çekim Test: Çekim Gücü, Verim Gücü ve Uzunluk için minimum gereksinimler.

Sertlik testi: Yeterli esneklik ve kaynaklanabilirliği sağlamak için maksimum sertlik sınırları belirtilmiştir.

Hidrostatik Test: Her tüp sızmadan minimum bir hidrostatik test basıncına dayanmalıdır.

Yok edici olmayan inceleme (NDE):

Eddy Akım Testi: Çatlaklar, dikişler veya dahiller gibi kusurları tespit etmek için her tüpte zorunludur.

Ultrasonik Test: Alıcı tarafından belirtilmedikçe, daha büyük iç veya dış kusurları tespit etmek için kullanılır.

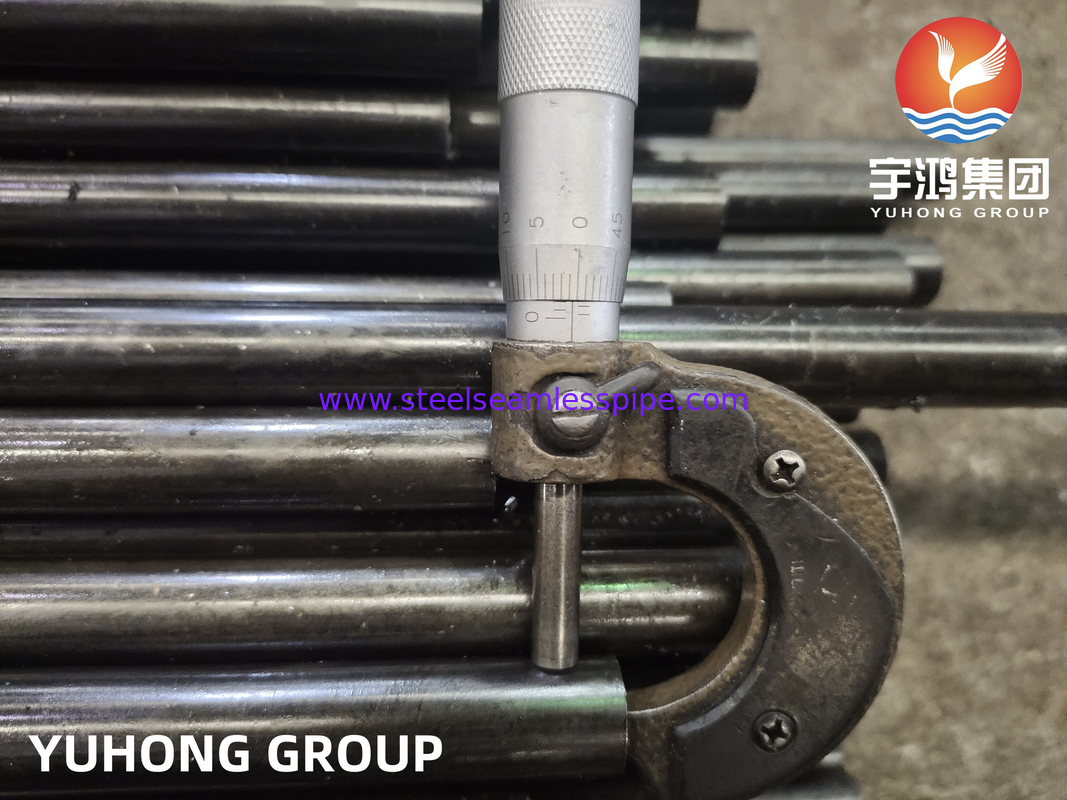

Boyut Tolerançları: Dış Diametresi (OD), Duvar Kalınlığı (WT) ve uzunluk toleransları konusunda sıkı kontroller.

Yüzey bitirme: Tüp yüzeyleri pürüzsüz ve performans için zararlı olan ölçek ve kusurlardan arınmış olmalıdır.

ASME SA213 T11 Dikişsiz Tüp Sertifikasyonu ve İşareti:

Kimyasal, mekanik ve test gereksinimlerine uygunluğu onaylayan Malzeme Test Raporları (MTR) veya Sertifikalı Mill Test Raporları (CMTR) sağlanır.

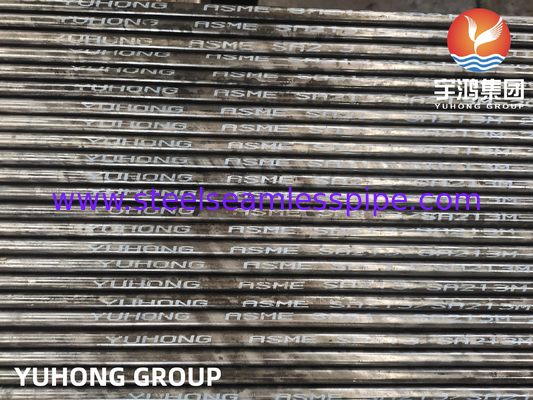

Tüpler tipik olarak şunlarla işaretlenir:

Üreticinin adı veya markası

SA213 Spesifikasyonu

Sınıf (T11)

Isı sayısı (izlenebilirlik için)

Boyut (örneğin, OD x WT)

"S" Seamless (SA213 boru tanımına özgü olsa da)

Kullanılan NDE yöntemi (örneğin Eddy Akımı için "E")

Özetle:

SA213 T11 Dikişsiz Isı Değiştiricisi tüpü, %1,25 Hrom - %0,50 Molibden çelikten yapılmış dikişsiz ferritik alaşımlı çelik tüpüdür.ASME SA213/A213'ün sıkı gereksinimlerine göre üretilmiştirTemel olarak yüksek sıcaklık ve yüksek basınçlı ısı değiştiricilerinde ve kazan bileşenlerinde (süper ısıtıcılar ve yeniden ısıtıcılar gibi) kullanılır.Yüksek sıcaklık dayanıklılığı, oksidasyon direnci, sürünme direnci ve dikişsiz bütünlüğü, çalışma sıcaklık aralığında güvenilir ve uygun maliyetli bir seçim haline getirir.
