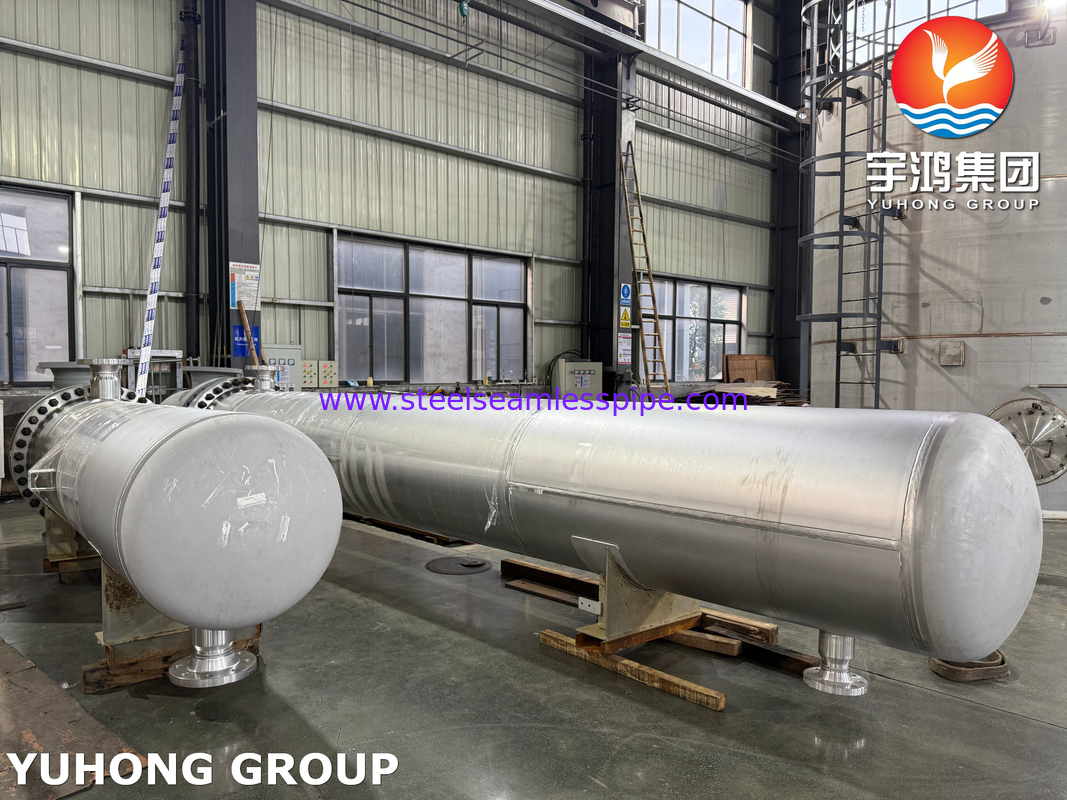

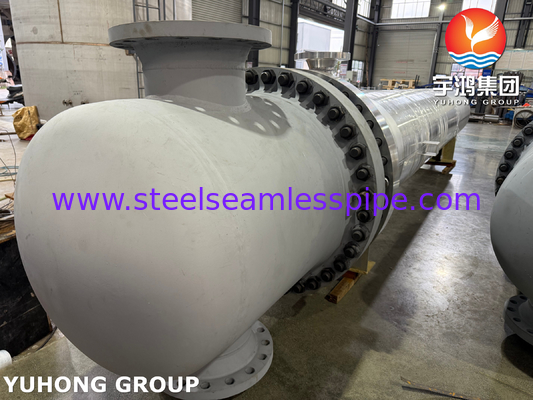

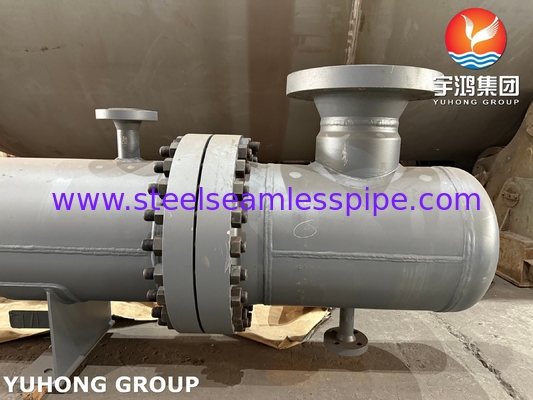

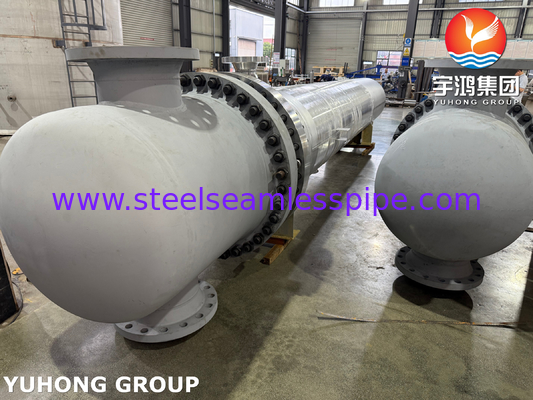

Kabuk ve boru ısı değiştiricisi, at gazı ısıtıcısı için yüzen kafa tipi ASME U STAMP

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG HEAT EXCHANGER
Sertifika:	ASME Section VIII Divison 1
Model numarası:	Yüzer Kafa Tipi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 takım
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	Müşteri gereksinimlerine dayalı standart ahşap kasalar veya özel ambalaj.
Teslim süresi:	60-90 gün
Ödeme koşulları:	T/T, L/C bakışta
Yetenek temini:	10 Takım/Ay

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (290)

Paslanmaz Çelik Dikişsiz Boru (277)

Dubleks Paslanmaz Çelik Boru (127)

Dubleks Paslanmaz Çelik Boru (29)

İğne tüpü (107)

Fin Tüpü (631)

Isı eşanjörü (17)

Eşanjör Borusu (424)

Sıcaklık Değiştiricisi tüp kümesi (37)

Eşanjör Boru Sayfası (116)

ısı değiştiricisi baffle (36)

Klima (8)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (57)

Paslanmaz Çelik Dikişli Boru (114)

Nikel Alaşım Boru (261)

Nikel Alaşımlı Boru (79)

Bakır Alaşımlı Boru (227)

Alaşımlı Çelik Boru (184)

titanyum tüp (10)

Parlak Tavlı Boru (153)

Kazan Borusu (145)

çelik uydurma (804)

Çelik Flanş (590)

Diğerleri (391)

Kaplama parçaları (7)

Detaylı ürün tanımı

Malzeme:	Paslanmaz çelik, Karbon çeliği, Alaşımlı çelik	Başvurular:	Arka gaz ısıtıcısı
ENDÜSTRİ:	Gübre Sanayi	Tasarım Standardı:	ASME Bölüm VIII, Tema (Tübüler Eşanjör Üreticileri Derneği)
Tasarım:	HTRI, PV Elite, AutoCAD, Gstarcad, ProHe	Kesimler:	30mm kalınlığa kadar
bombeli uç:	3 metreye kadar çap ve 25 mm kalınlığında	yuvarlanma:	Max.30 MM THK
sondaj:	400mm KAL ve 4000 çap	kaynak:	GTAW, testere
Kumlama:	kum püskürtme	test:	PMI Testi
Vurgulamak:	U Shell Tüp Isı Değiştiricisi , Yüzen baş borusu ısı değiştiricisi , Arka gaz ısıtıcısı boru değiştiricisi

Kuyruk Gazı Isıtıcısı ASME U DAMGASI için Kabuk ve Borulu Isı Eşanjörü Yüzer Başlı Tip

YUHONG Kabuk ve Borulu Isı Eşanjörü – Yüzer Başlı Tip, uygun olarak tasarlanmış ve üretilmiştir ASME Bölüm VIII Bölüm 1 ve ASME U Damgası ile sertifikalandırılmıştır. Yüzer başlı tasarım, zorlu endüstriyel uygulamalarda kuyruk gazı ısıtmasını işlemek için ideal hale getirerek, kolay sökme, temizleme ve bakıma olanak tanır.

Sabit Isı Eşanjörlerinin Avantajları

Bu ürün yüzer başlı tip olmasına rağmen, sabit boru levhalı ısı eşanjörlerinin avantajlarını not etmekte fayda var, bunlar genellikle daha az karmaşık uygulamalar için uygundur:

Uygun Maliyetli: Sabit boru levhalı tasarımların üretimi daha basittir ve yüzer başlı tiplere göre daha ekonomiktir.
Kompakt Tasarım: Daha az yer kaplarlar, bu da onları sınırlı alana sahip kurulumlar için ideal hale getirir.
Dayanıklılık: Hareketli parça olmaması nedeniyle, sabit boru levhalı eşanjörler sağlamdır ve düşük ila orta sıcaklık uygulamalarında uzun hizmet ömrü sunar.
Sızdırmaz Çalışma: Kaynaklı boru demetleri, harici sızıntı risklerini ortadan kaldırır.

Üretim Süreci

"Kabuk ve Borulu Isı Eşanjörü Yüzer Başlı Tip"in üretimi aşağıdaki temel adımları içerir:AdımAçıklama

Tasarım	ASME ve müşteri gereksinimlerini karşılamak için gelişmiş yazılımlar (örneğin, HTRI, PV Elite) kullanılarak özel tasarım oluşturulur.
Malzeme Kesimi	CNC plazma veya lazer kesim makineleri kullanılarak ham malzemelerin (kabuk plakaları, borular, boru levhaları) yüksek hassasiyetli kesimi.
Kabuk Haddesi	Kabuk plakaları, hidrolik haddeleme makineleri kullanılarak silindirik şekillere haddelenir ve boyuna kaynaklanır.
Boru Levhası İmalatı	Boru levhaları, boru düzenlemesi ve merkez mesafeleri ile hizalamak için yüksek hassasiyetle delinir.
Boru Yerleştirme	Isı değişim boruları, belirtilen düzenlemeye göre boru levhalarına yerleştirilir.
Boru Genişletme	Sızdırmaz bir conta sağlamak için borular, mekanik veya hidrolik boru genişletme araçları kullanılarak boru levhalarına genişletilir.
Baş Montajı	Yüzer başlıklar ve sabit başlıklar üretilir ve monte edilir, kabuk ve boru demeti ile hizalama sağlanır.
Kumlama	Yüzey kirleticilerini gidermek ve kaplama veya boyamaya hazırlamak için tüm bileşenler kumlanır.
Kaynak	Kritik kaynaklar (örneğin, başlık-kabuk, nozül bağlantıları), ASME standartlarını takip eden kalifiye kaynakçılar tarafından tamamlanır.
Test	Hidrostatik, pnömatik ve tahribatsız test (NDT), eşanjörün basınç ve kalite gereksinimlerini karşıladığından emin olur.
Son Montaj	Bileşenler monte edilir ve teslimattan önce son denetimler yapılır.
Boru Düzenlemesi ve Toleransları

boru düzenlemesi

: İki akışkan (örneğin, kuyruk gazı ve ısıtma ortamı) arasında, onları karıştırmadan verimli bir şekilde ısı alışverişi yapar.merkez mesafesi toleransları bulunur.ParametreDetaylar

Boru Düzenlemesi	Yaygın düzenler arasında, optimum ısı transferi ve akış için
üçgen (30°)	ve kare (90°) bulunur.Boru Aralığı (Merkez Mesafesi)Uygun sıvı akışı ve mekanik dayanıklılık sağlamak için tipik olarak boru dış çapının (OD) 1,25 katıdır.
Toleranslar	Boru-boru arası mesafe toleransı:
±0,5 mm	. Boru levhası delme toleransı: ±0,2 mm.Isı Eşanjörü Fonksiyonları"Kuyruk Gazı Isıtıcısı için Kabuk ve Borulu Isı Eşanjörü Yüzer Başlı Tip", şunları yapmak üzere tasarlanmıştır:

Isı Transferi

: İki akışkan (örneğin, kuyruk gazı ve ısıtma ortamı) arasında, onları karıştırmadan verimli bir şekilde ısı alışverişi yapar.Termal Genleşmeyi İşleme: Yüzer başlı tasarım, boru demetinin termal genleşmesini karşılayarak termal stresi önler.

Bakımı Kolaylaştırma: Yüzer başlık, uzun süreli verimlilik sağlayarak temizlik ve inceleme için boru demetinin kolayca çıkarılmasını sağlar.
Yüksek Gerilimli Koşullarda Çalışma: Yüksek basınç ve sıcaklıklara dayanacak şekilde tasarlanmıştır, bu da onu rafinerilerde ve kimya tesislerinde kuyruk gazı ısıtması için uygun hale getirir.
