1. Taban Boru Malzemesi: A106 Gr.B
Standart: ASTM A106 / ASME SA106.
Tip: Dikişsiz karbon çelik boru.
Kalite: B (Orta çekme/akma dayanımı).
Özellikler:
- İyi yüksek sıcaklık dayanımı (yaklaşık ~450°C / 840°F'ye kadar).
- İyi kaynaklanabilirlik ve şekillendirilebilirlik.
- Ekonomik.
- Sınırlama: Koruma olmadan yüksek sıcaklıklarda korozyona (paslanma) ve oksidasyona (kabuklanma) karşı duyarlıdır; kaplanmadığı veya kaplanmadığı sürece aşındırıcı ortamlara uygun değildir.

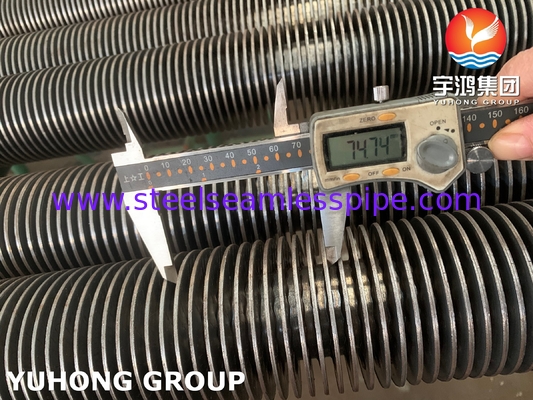

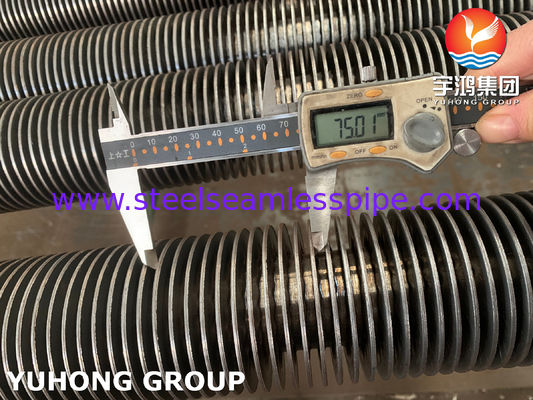

2. Kanat Tipi: Katı Kanat
Konstrüksiyon: Kanatlar, katı malzeme şeritlerinden (tipik olarak karbon çeliği veya bazen korozyon direnci için paslanmaz çelik) yapılır.
Bağlantı: Kanatlar, tabanları boyunca taban borusunun dış yüzeyine sürekli olarak kaynaklanır (genellikle direnç kaynağı, LFW veya HFW). Bu, güçlü bir metalurjik bağ oluşturur.
Avantajları:
Mükemmel Isı Transferi: Doğrudan metalden metale temas, çok düşük termal direnç sağlar.
Yüksek Mekanik Mukavemet ve Dayanıklılık: Titreşime, erozyona ve fiziksel hasara karşı dayanıklıdır.
Yüksek Sıcaklıklar İçin İyidir: Kaynaklı bağlantı, yüksek sıcaklıklarda bütünlüğünü korur.
Temizlenebilir: Pürüzsüz yüzeyler, gömülü kanatlara kıyasla daha kolay temizleme/süpürme sağlar.
Dezavantajları:
Ekstrüde veya gömülü kanatlardan daha yüksek maliyet.
Daha düşük profilli kanatlardan biraz daha yüksek basınç düşüşü.

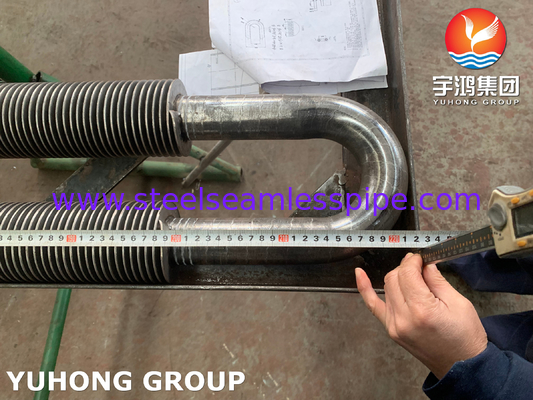

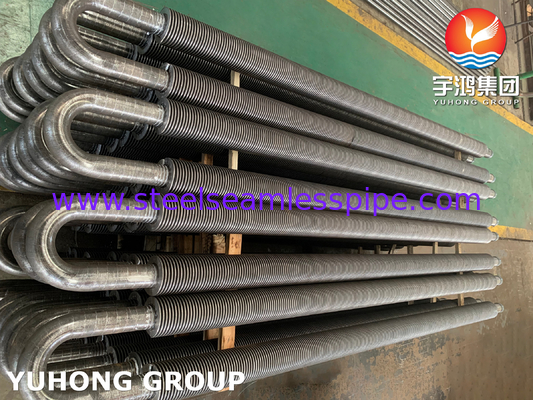

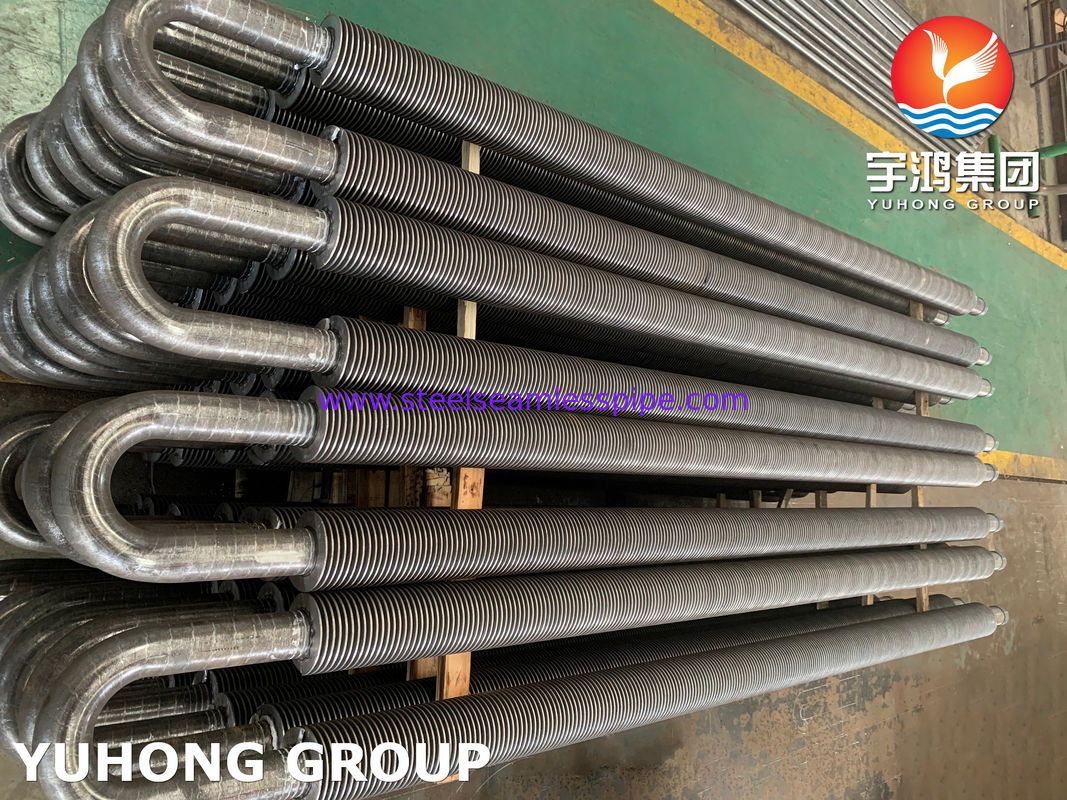

3. Genel Boru Konfigürasyonu: U-Tipi
Şekil: Kanatlı boru, sıkı bir "U" şekline (180 derecelik bükülme) bükülür.
Amaç:
Termal Genleşme: Boru demetinin, ısı eşanjörünün kabuğu içinde, boru plakaları veya borular üzerinde aşırı gerilime neden olmadan serbestçe genleşmesini ve büzülmesini sağlar.
Demet Çıkarımı: Tüm boru demetinin, inceleme, temizlik veya bakım için kabuktan çekilmesini kolaylaştırır.
Tek Boru Plakası: Sadece düz uçta bir boru plakası gerektirir, bu uçtaki başlık/kanal kutusu tasarımını basitleştirir.
Konstrüksiyon: Bükme işlemi, kanatlar takıldıktan sonra gerçekleşir. Kanatlara zarar vermemek veya bükülme noktasındaki kanat-boru bağını tehlikeye atmamak için dikkatli bükme ekipmanı ve teknikleri gereklidir.
4. Özet ve Tipik Uygulamalar:
Bir A106 Gr.B U-Tipi Katı Kanatlı Boru, termal genleşme uyumu ve dayanıklılığın kritik olduğu, zorlu yüksek sıcaklık uygulamaları için tasarlanmış sağlam, yüksek performanslı bir ısı transfer elemanıdır. Temel özellikleri şunlardır:
Yüksek Sıcaklık Karbon Çeliği Taban: Isı ve basınç altında yapısal bütünlük için.
Dayanıklı Katı Kaynaklı Kanatlar: Hava/gaza verimli ve güvenilir ısı transferi için.
U-Büküm Konfigürasyonu: Gerilimsiz termal genleşme ve kolay bakım için.
Yaygın Uygulamalar:
Isı Geri Kazanım Buhar Jeneratörleri (HRSG'ler): Gaz türbini egzozundan ısı geri kazanan ekonomizör, evaporatör ve kızdırıcı bölümleri.
Proses Isıtıcıları ve Fırınlar: Baca gazından proses akışkanına ısı transferi yapan konveksiyon bölümleri.
Atık Isı Kazanları: Yüksek sıcaklıklı proses akışlarından ısı geri kazanımı.
Hava Isıtıcıları / Ön Isıtıcılar: Egzoz baca gazını kullanarak yanma havasını ısıtma.
Kabuk ve Boru Eşanjörlerinde Kanatlı Boru Demetleri: Gazın kabuk tarafında olduğu ve termal genleşmenin önemli olduğu yerlerde.
Temel Hususlar:
Korozyon: A106 Gr.B, nem, asitler veya kükürt içeren ortamlarda koruma (örneğin, alüminyum kaplama, paslanmaz çelikle kanatlandırma, kuru/aşındırıcı olmayan gazda çalışma) gerektirir.
Oksidasyon: Yüksek sıcaklıklarda kabuk oluşturacaktır; uzun süreli performans için dikkate alınması gerekir.
Kanat Yoğunluğu: İnç/metre başına kanat sayısı, gaz temizliğine (kirlenme potansiyeli) ve gerekli ısı transferine karşı basınç düşüşüne göre seçilir.
Bükülme Yarıçapı: U-bükümün sıkılığı kritiktir ve ısı eşanjörü tasarımı ve boru çapı tarafından tanımlanır.
