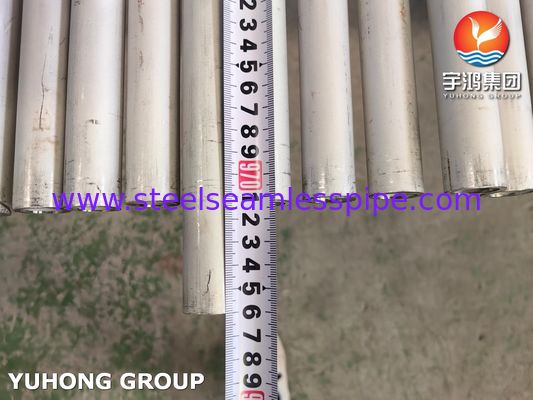

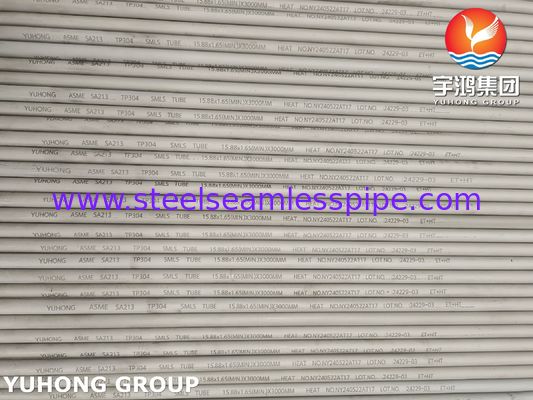

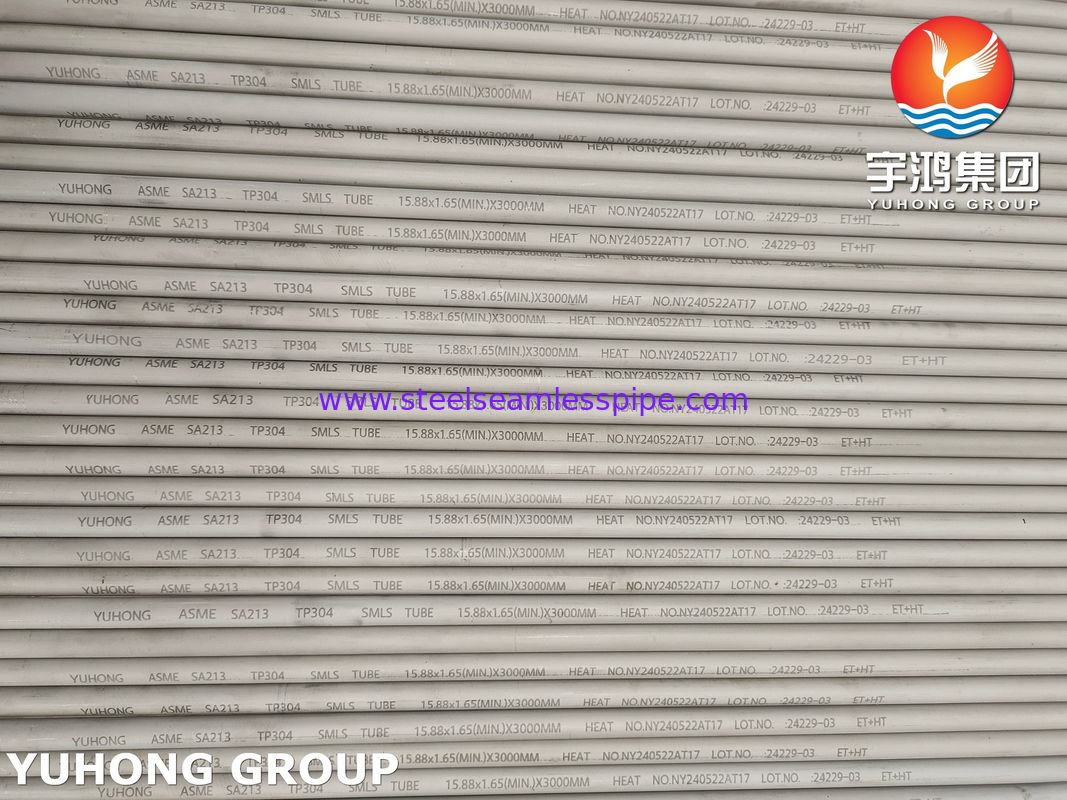

ASME SA213 TP304 Boiler için Paslanmaz Çelik Dikişsiz Tüp
ASME SA213 TP304 (UNS S30400), özellikle kazan, süper ısıtıcı ve ısı değiştiricisi hizmeti için tasarlanmış bir austenitik paslanmaz çelik dikişsiz boru standardıdır.Bu özellik yüksek sıcaklıklarda çalışan minimum duvar kalınlığı boruları kapsar., korozyon direnci ve mekanik bütünlüğünün kritik olduğu yüksek basınçlı ortamlarda.
Yuhong Group Co., Ltd., ASME SA213 TP304 dikişsiz tüpleri tam malzeme izlenebilirliği ve üçüncü taraf denetim desteği (ABS, DNV, BV, PED, GOST) ile tedarik ediyor.25 yıldan fazla bir süredir austenitik paslanmaz çelik ve nikel alaşımlı borular üretimiyle, tahıl boyutu kontrolü ve çözeltme kızartma parametrelerinin hizmet ömrünü doğrudan etkilediği kazan tüpleri uygulamalarında özel bir uzmanlığı sürdürüyoruz.
Kimyasal bileşim (ASTM A213 / ASME SA213)
| Eleman |
Tasarım (%) |
Standart Gereksinim |
| Karbon (C) |
≤ 0.08 |
En fazla. |
| Mangan (Mn) |
≤ 2.00 |
En fazla. |
| Fosfor (P) |
≤ 0.045 |
En fazla. |
| Kükürt (S) |
≤ 0.030 |
En fazla. |
| Silikon (Si) |
≤ 1.00 |
En fazla. |
| Krom (Cr) |
18.0 - 20.0 |
Aralık |
| Nikel (Ni) |
8.0 - 11.0 |
Aralık |
UNS Adı: S30400.
Mekanik Özellikler (Yıkanmış olarak)
| Mülkiyet |
Değer |
Gereklilik |
| Çekim dayanıklılığı (min) |
515 MPa (75 ksi) |
ASTM A213 |
| Üretim Gücü (min) |
205 MPa (30 ksi) |
0%2 tazminat |
| Uzunluk (min) |
% 35 (2 inç veya 50 mm) |
Uzunluk |
| Sertlik (max) |
192 HBW / 90 HRB |
Brinell / Rockwell |
| Çözüm Tedavisi Temp. |
1040°C (1900°F) dakikada |
Suyla söndürme veya hızlı soğutma |
Kaynak: ASTM A213 / ASME SA213 spesifikasyon gereksinimleri
Üretim süreci ve kalite kontrolü
Üretim Yolu
- Süreç:Dikişsiz - ısıtma veya soğukla işlenmiş, belirtildiği gibi
- Sıcak işlem:Tüm TP304 borular için gerekli olan çözeltme kızartması; ASTM E112'ye göre taneler boyutu kontrolü
- Yüzeyi bitiriyor:Turşu, parlak kızartılmış veya cilalanmış seçenekler mevcuttur
Zorunlu Test (ASME SA213 uyarınca)
Her boru partisi aşağıdaki denetimlere tabi tutulur:
- Kimyasal bileşim analiziPMI (pozitif malzeme kimliği) doğrulama ile
- Gerim testi- çekim ve verim gücünün doğrulanması
- Sertlik testi- Brinell ya da Rockwell özelliklerine göre
- Düzleştirme testi- ductility ve sağlamlığı doğrular
- Yanma testi- tüp genişlemesinin uygulanabilirliğini değerlendirir
- Hidrostatik testya daYok edici olmayan elektrik testi(Sürünen akım / ultrasonik)

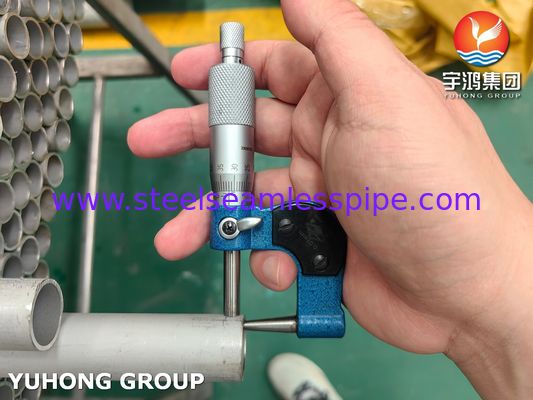

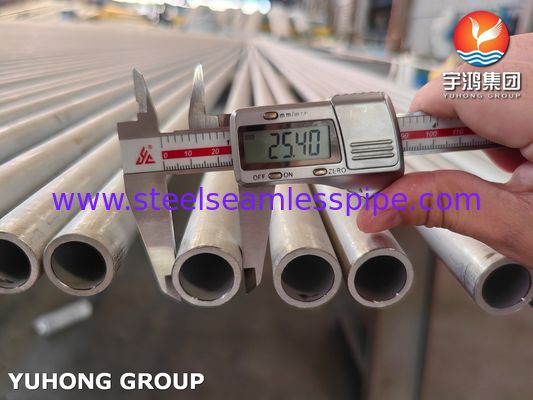

- Boyut kontrolü- OD, WT, uzunluk toleransı doğrulama
- Granüller arası korozyon testi- satın alma siparişinde belirtildiği zaman
Kritik Üretim Düşünceleri
- Çözümlerin kızartma sıcaklığı en az 1040 °C'ye ulaşmalıdır.Karbidin tam çözünmesini ve optimal korozyon direnci sağlamak için
- Hızlı soğutma (su sönümü)duyarlılaşmayı önlemek ve granüler arası korozyon direnciyi korumak için gereklidir.
- Soğuk bitirmedaha sıkı boyut toleransları sağlar: OD < 25.4 mm için ±0.10 mm, 25.4-38.1 mm için ±0.15 mm
Ek üretim kapasitesi
Yuhong Grubu, tam ısı değiştiricisi ve kazan borusu montajları için entegre üretim desteği sunar:
| Bileşen / Hizmet |
Yetenek / Sınıf Varlığı |
| U-Bend tüpleri |
Özel yarıçap, bacak uzunluğu 15,24 m'ye kadar |
| Tüp paketleri |
Tüp levhaları ve defler ile tam montaj |
| Tüp levhaları |
Karbon çelik, paslanmaz çelik, alaşım sınıfları |
| Değişkenler / Destek Plakası |
Özel sondaj ve işleme |
| Pençeli tüpler |
Sıcaklık aktarımı verimliliği için yüzey alanı artırıldı |
| Baş / Kanal |
Basınç kapı bileşenleri |
| MTC Sertifikasyonu |
EN 10204 3.1 veya 3.2 ile TPI (BV, SGS, DNV, ABS) |
Şirket, tüm ısı değiştiricisi bileşenleri arasında malzeme uyumluluğu olan, tutarlı metallürjik ve boyut koordinasyonunu sağlayan tam basınçlı parça kümeleri tedarik eder.
Boyut kapsamı (ASME SA213)
| Parametreler |
Aralık |
| Dış çapı |
3.2 mm - 127 mm (1/8′′ - 5′′) |
| Duvar kalınlığı |
0.4 mm - 12.7 mm (0.015′′ - 0.500′′) minimum duvar |
| Uzunluk |
32 metreye kadar özel (düz); U bükümü mevcuttur |
ASME SA213 spesifikasyonuna göre - bu aralık dışındaki boyutlar özel bir anlaşma ile sağlanabilir.
Uygulama Alanı
ASME SA213 TP304 dikişsiz borular aşağıdakiler için belirtilmiştir:
- Dondurucu borular- Su borusu ve yangın borusu kazanı süper ısıtma bölümleri
- Sıcaklık değiştiricileri- kabuk ve boru, U boru ve sabit boru levhası tasarımları
- Kondansörler- buhar yüzey kondensatörleri ve yardımcı sistemler
- Basınç kapları- Yüksek sıcaklık hizmetinde iç borular
- Petrokimya tesisleri- Süreç ısıtıcıları ve reformör tüpleri
- Elektrik üretimi- Geleneksel ve kombinasyonlu döngü tesisleri
- Rafinasyon hizmeti- ham ve vakum ünitesi ısı transferi
Sıcaklık sınırı: 870 °C'ye kadar aralıklı çalışma; 920 °C'ye kadar sürekli çalışma (800 °C'den fazla azaldılmış oksidasyon direnci)
Sıkça Sorulan Teknik Sorular
Kazan servisinde TP304 ile TP304L arasındaki fark nedir?
Karbon içeriği farkı anahtardır: TP304'ün maksimum C oranı% 0.08'dir (yüksek sıcaklıklarda daha yüksek sertlik), TP304L'in ise% 0.035, maksimum C oranı (daha iyi kaynaklanabilirlik) vardır.TP304 tercih edilir.Çünkü karbon içeriği yüksek sıcaklıklarda sürünme dayanıklılığına katkıda bulunur; 304L, yüksek sıcaklıklarda minimum dayanıklılık gereksinimlerini karşılamayabilir.
SA213 TP304 için belirtilen çözeltinin kızartma sıcaklığı nedir?
ASME SA213, en az 1040°C (1900°F) sıcaklıkta çözeltme işleme gerektirir.korozyon direncini korumak ve duyarlılaşmayı önlemek için hızlı soğutma (su veya diğer hızlı söndürme ortamı) ile takip edilir.
