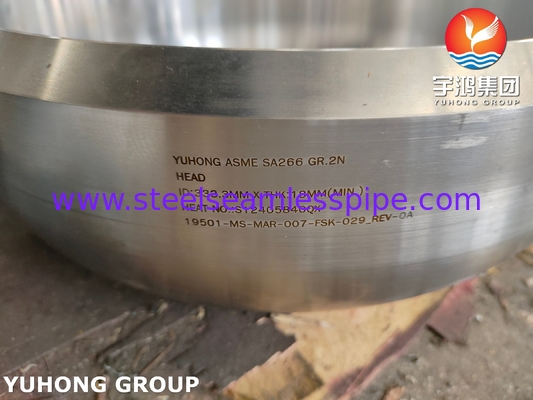

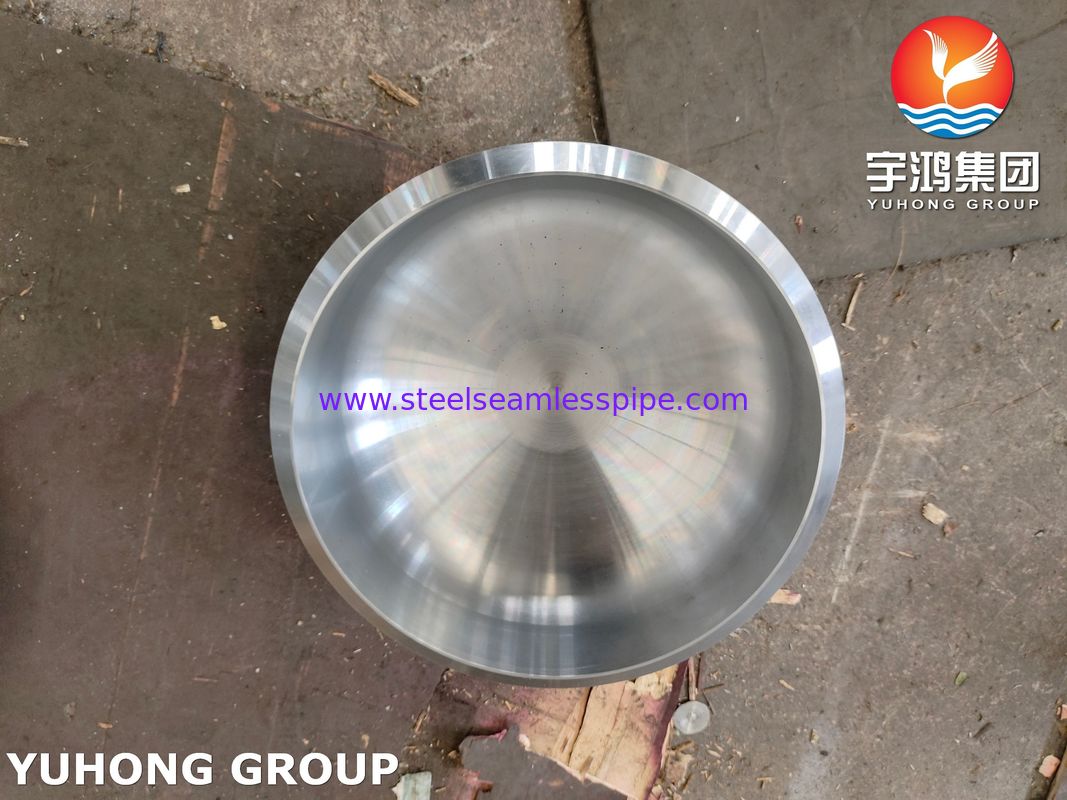

ASME SA 266 GR.2N Yüksek Basınçlı Isı Değiştiricileri, Reaktörler, Depolama Tankları Başkanı
SA-266 Gr.2N başı, ekonomisi, orta sıcaklıkta istikrarı ve kolay işlenmesi nedeniyle aşındırıcı olmayan ortamlar için basınçlı kaplarda ve kazan sistemlerinde yaygın olarak kullanılır.Kükürt içeren veya asidik ortamlarda, Cr-Mo alaşımlı çeliklere (SA-387 Gr.11) veya paslanmaz çeliklere (SA-240 304L) yükseltmek ve güvenli hizmeti sağlamak için üretim ve test standartlarına sıkı sıkıya uymak önerilir.
Kelebek kafası taç kısmından (Taç Yarıçapı) ve katlanabilir kenar geçiş bölgesinden (Knuckle Yarıçapı) oluşur ve geometri eliptik kafa ile düz kapak arasında yer alır.
Eliptik baş, yarı büyük eksenden (a) ve yarı küçük eksenden (b) oluşur. Standart şekli 2: 1 eliptik oranıdır (yani a / b = 2),ve basınçlı kaplarda en çok kullanılan baş türlerinden biridir..
Kelebek başı Düşük üretim maliyeti, basit kalıplama Büyük stres konsantrasyonu, eliptik baştan daha zayıf basınç taşıma kapasitesi Orta ve düşük basınç, nadiren döngüsel yükler
Elipsik baş Üniform stres dağılımı, yüksek basınçlı yatak Yüksek kalıp maliyeti, karmaşık derin çizim süreci Yüksek basınç, yorgunluk yükü ortamı
Kimyasal Kompozisyon Gereksinimleri
| Ürün |
ASTM A266 için kimyasal gereksinimler, % |
| Gr. 1 & 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| M |
0.40~1.05 |
0.80~1.35 |
0.80~1.35 |
| P |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| Evet. |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
Isı Tedavisi
Kırma işleminden sonra ve ısı işlemine yeniden ısıtmadan önce, ASTM A266'ya uygun kırma işlemleri hasarın önlenmesi ve dönüşümün gerçekleşmesi için soğutulmalıdır.Tüm ASTM A266 kalıpları dört işlemden biriyle ısı işlemine tabi tutulmalıdır.: kızdırma, normalleştirme, normalleştirme ve ısıtma veya sıvı söndürme ve ısıtma. ısıtma yapıldığında, kritik alt bir sıcaklıkta, ancak 1100 ° F [595 ° C]'den az olmamalıdır.
Mekanik Özellikler
Çekici
Gereksinimler |
Gr. 1 |
Gr. 2 ve 4 |
Gr. 3 |
T.S min.
ksi [Mpa] |
60 ~ 85
[415-585] |
70 ~ 95
[485~655] |
75~100
[515-690] |
Y.S min.
ksi [Mpa] |
30
[205] |
36
[250] |
37.5
[260] |
EL. 2'de veya
[62,5 mm]
Min. % |
23
[21] |
20
[18] |
19
[17] |
R.O.A.
Min. % |
38 |
33 |
30 |
ASTM A266
Sınıf |
Brinell Sertliği
HBW |
| 1 |
121~170 |
| 2 |
137 ~ 197 |
| 3 |
156~207 |
| 4 |
137 ~ 197 |
Başların uygulama senaryoları
Tipik ekipman:

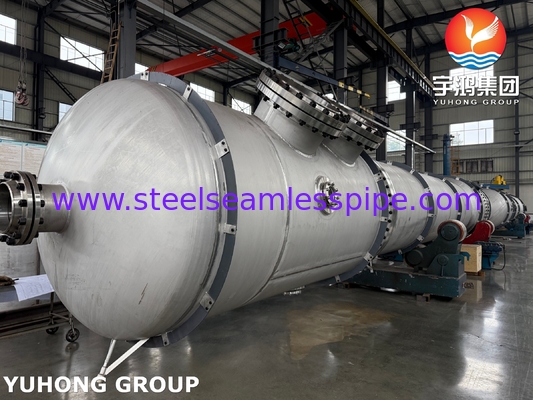

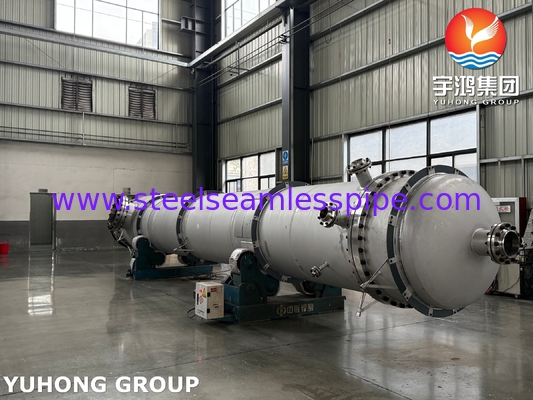

Basınçlı kaplar: reaktörlerin, depolama tanklarının ve ısı değiştiricilerinin (elipsik ve kelebek kafaları gibi) son başları.
Kazan sistemi: buhar tamburu ve başlık başlığı, tasarım sıcaklığı ≤425°C.
Petrokimya üniteleri: orta sıcaklıkta hidrojen korozyona dayanıklı hidrojenleme reaktörlerinin ve fraksiyonlama kulelerinin yarı küresel başları.
Uygulanabilir ortamlar:
Korosif olmayan sıvılar (su, buhar, petrol ürünleri).
Zayıf koroziv ortam (küçük miktarda H2S/CO2 içerir, kükürt içeriğini kontrol etmek gerekir).
