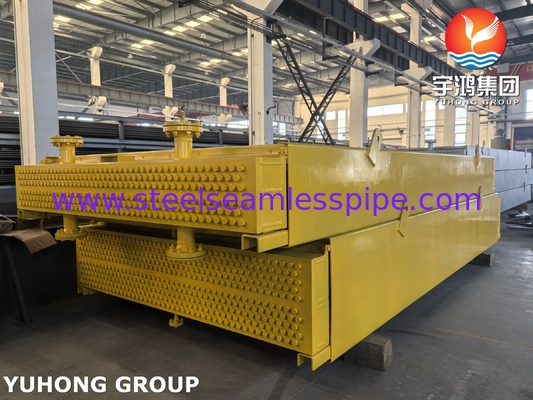

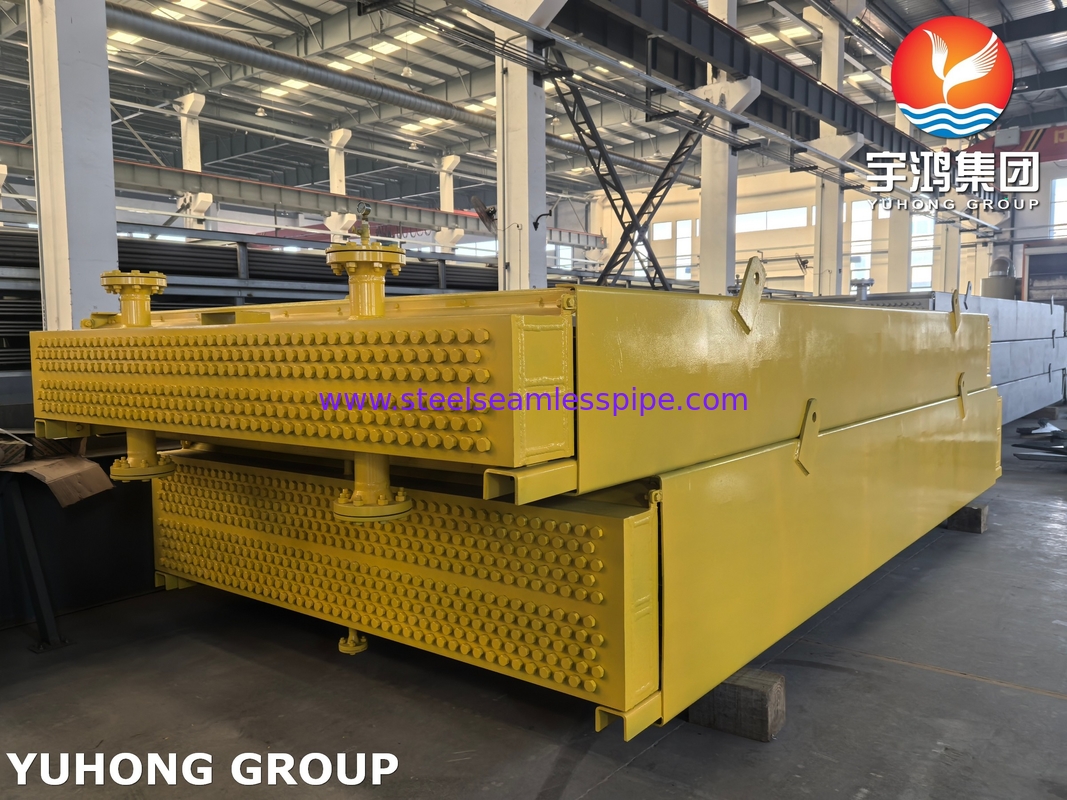

Fırçalı tüp API ile Fırçalı Horizontal Hava Soğutucu Fırçalı
Zorlu Çekim Yatay Hava Soğutucusu (FDAC), su kıtlığının veya verimliliğin endişe verici olduğu endüstrilerde yaygın olarak kullanılan, hava kullanarak süreç sıvılarını soğutmak için tasarlanmış özel bir ısı değiştiricidir.İşte detaylı bir genel bakış.:
Ana Bileşenler ve Tasarım
- Fined Tube Bundles: Isı aktarımı için yüzey alanını en üst düzeye çıkarmak için yüzgeçli yatay borular.
- Zorlu çekim fanları: Kontrol edilen hava akışını sağlayarak, sistemi havalandırmak için boru kümesinin altına yerleştirilen eksenel veya santrifugal fanlar.
- Plenum Odası: Soğutma verimliliğini optimize ederek borular üzerinden hava akışını eşit şekilde yönlendirir.
- Destek yapısı: Hava akışını kolaylaştırmak ve bakım erişimini sağlamak için birimi yükseltir.
- Çaplaklar: Hava akışını düzenlemek ve çevresel veya operasyonel değişikliklere uyum sağlamak için ayarlanabilir.
Çalışma prensibi
Süreç sıvısı akışı: Sıcak sıvı (örneğin, hidrokarbonlar, su veya gazlar) yatay kanatlı borulardan dolaşır.
Hava akışı: Fanlar çevresel havayı borular üzerinden zorlar, sıvıdan ısı emer. Isıtılmış hava daha sonra atmosfere atılır.
Çapraz Akış Konfigürasyonu: Hava tüplere dik hareket ederek ısı değişimi verimliliğini en üst düzeye çıkarır.
Avantajlar
Enerji verimliliği: Daha az su kullanımı ile etkili soğutma, kurak bölgeler için idealdir.
Düşük Bakım: Fanlar zemin seviyesindedir ve bakım için erişimi kolaylaştırır.
Düzenlenebilir Soğutma: Louvers ve değişken fan hızları (VFD'ler aracılığıyla) hassas sıcaklık kontrolünü sağlar.
Yer tasarrufu: Yatay düzen, kompakt endüstriyel kurulumlara uygundur.
Zorluklar
Enerji tüketimi: Fanlar, özellikle yüksek sıcaklıklı ortamlarda önemli bir güç gerektirir.
Çevre Duyarlılığı: Sıcak iklimlerde performans düşer; ek soğutma (örneğin, sis) gerekebilir.
Gürültü: Fan işleyişi gürültü oluşturabilir ve akustik hafifletme gerektirir.
Uzay gereksinimleri: Birimin etrafında yeterli boşluk hava akışı için kritik önem taşımaktadır.
FDAC'ler endüstriyel soğutma için sağlam bir çözümdür.Uyum sağlama yetenekleri, su tasarrufu ve güvenilirliğine öncelik veren sektörlerde onları vazgeçilmez kılar.
Normal hava soğutucu tipi:Zorlu çekim yatay hava soğutucu, İndüksiyonlu çekim yatay hava soğutucu, Eğimli üst hava soğutucu.
Hava Soğutucu Uygulamalar
Petrol ve Gaz: Rafinasyon işlem sıvılarının veya kondensasyon gazlarının soğutulması.
Elektrik santralleri: Yardımcı sistem soğutması (örneğin, türbin yağlama yağı).
HVAC: Ticari binalarda büyük ölçekli klima.
Kimyasal tesisler: Reaktörler veya depolama için sıcaklık kontrolü.
Hava soğutucu bakım sorun çözümü
| Çözüm |
Sebep |
Çözüm |
| Düşük Soğutma Verimliliği |
Deniz kanatları, fan arızası |
Tüpleri temizle, fan kemerlerini kontrol et. |
| titreşim |
Dengeli olmayan fan, rezonans |
Denge fanı, kontrol destekleri |
| Sızıntı |
Korozyon, dikiş bozukluğu |
Basınç testi, dikişleri değiştirin |
| Yüksek Güç Tüketimi |
Kirli yüzgeçler, yanlış hizalı fan |
Temizle, fanın yüksekliğini ayarla. |
