Hava patlaması tipi yatay hava soğutmalı ısı değiştiricisi gömülü G Fin tüpü API 661 ASME VIII Div.1, ISO 13706

Hava patlaması tipi yatay hava soğutulmuş ısı değiştiricisi, gömülü G Fin tüpü, API 661, ASME VIII Div.1, ISO 13706

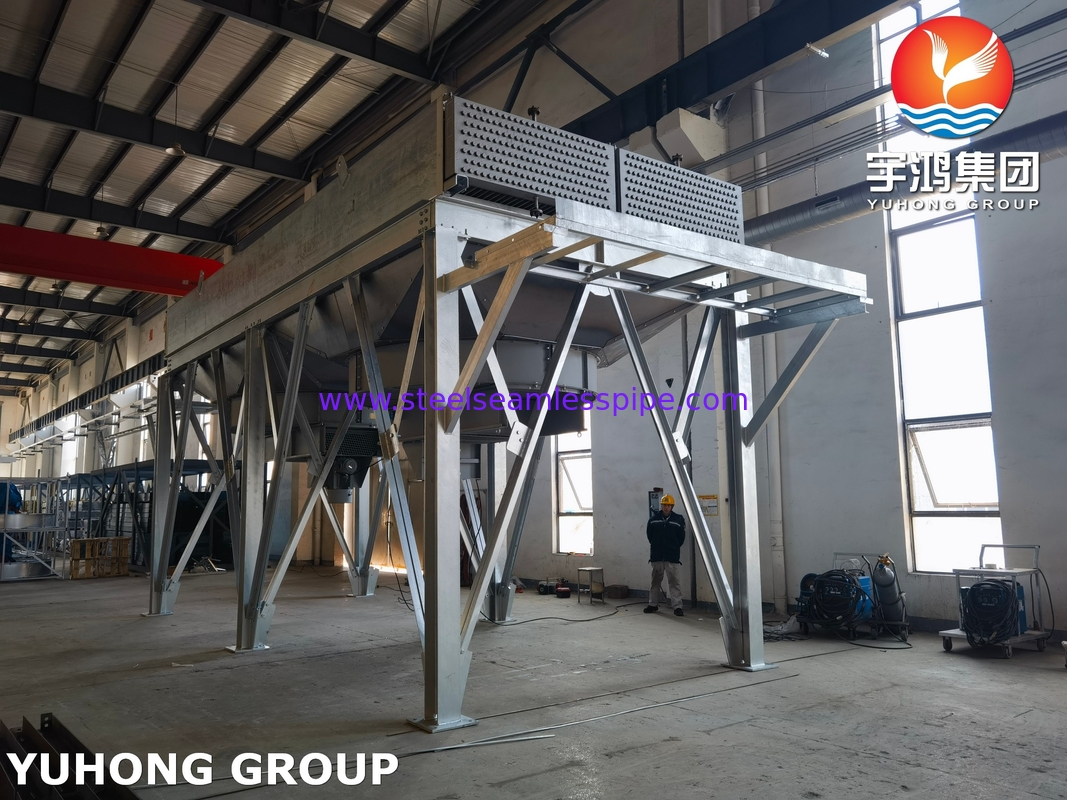

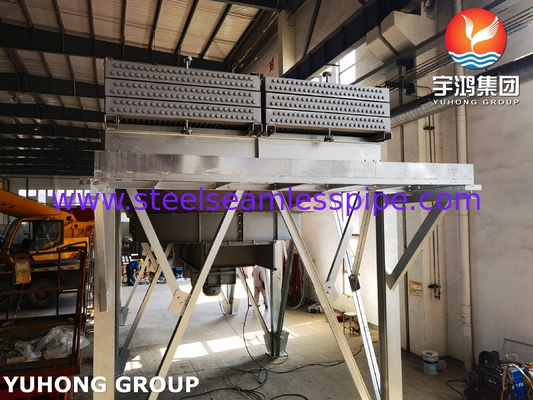

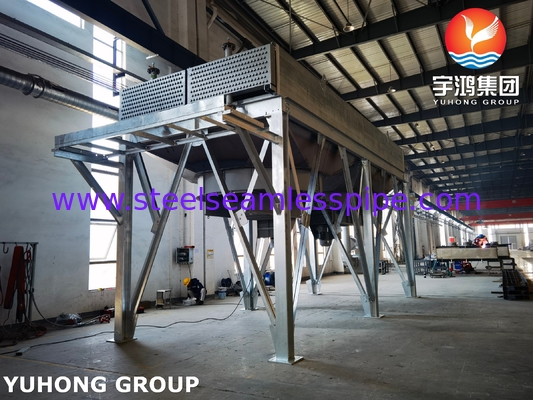

Hyatay hava soğutmalı ısı değiştiricisi (ACHE)bir ısı değiştiricisi türüdür.Sıcak işlem sıvısı yatay borulardan akıyor ve çevresel hava zorla veya zorla akıyor.Bunlar geniş çapta kullanılırrafineriler, petrokimyasal tesisler, enerji santralleri ve gaz işleme tesisleriverimliliği ve alan tasarrufu nedeniyle.



1Yatay ACHE'lerin Ana Özellikleri

A. Tasarım ve Bileşenler

1. Fırçalı paket

   • Yatay borular(genellikle daha iyi ısı aktarımı için yüzgeçli).

   • Malzemeler:Karbon çelik, paslanmaz çelik, bakır-nikel, titanyum.

   • Pençeler:Alüminyum (en yaygın), paslanmaz çelik veya galvanizli çelik.

2. Hayranlar ve Sürücüler

   • Zorlu çekim (büyüklüğün altındaki fanlar)ya daİndüklenmiş çekim (topuğunun üstündeki fanlar).

   • Fan türleri:Aksyal veya santrifugal.

   • Sürücüler:Elektrikli motorlar, buhar türbinleri veya hidrolik sistemler.

3. Başlık ve nozeller

   • Fiş tipi, kapak plağı veya kolektif başlıkları.

   • için tasarlanmış nozellerTermal genişleme.

4. Destek Yapısı

   • Karbon çelik çerçevekorozyona dayanıklı kaplama ile.

   • için tasarlanmıştırRüzgar ve sismik yükler(API 661'e göre).

B. Akış Yapısı

• Süreç sıvısı akışı: İç tüpler (tek geçişli veya çok geçişli).

• Hava akışı: Pençeli tüpler üzerinde çapraz akış.

2Yatay ACHE'lerin Avantajları

✔Uzay VerimliliğiVertikal tasarımlara kıyasla kompakt ayak izi.
✔Daha İyi Hava DağıtımıYatay hava akışı nedeniyle eşit soğutma.
✔Temizlik Yapımı KolayTüpler temizlik için kolayca çıkarılabilir.
✔Esnek Şekil️ Boru raflarına veya zemin seviyesine monte edilebilir.
✔Enerji verimliliğiDeğişken hızlı fanlar enerji tüketimini optimize eder.

3. Ortak Uygulamalar

• Rafineriler: Hidrokarbon akışlarını soğutmak (örneğin, üst kondansörler).

• Elektrik Santralleri: Yağ, transformatör yağı için yardımcı soğutma.

• Gaz İşleme: Doğal gaz sıvıları (NGL) için kondansörler.

• Kimyasal Tesisler: Soğutma reaktörleri, damıtma sütunları.

4Tasarım Düşünceleri (API 661 Uygunluğu)

A. Isı Performansı

• Tasarımsal ortam sıcaklığıTipik olarak:38°C (100°F).

• Yaklaşım sıcaklığı: Çıkış süreci sıcaklığı ile çevresel hava arasındaki fark (genellikle10°20°C)

B. Mekanik Tasarım

• Rüzgar yükü: Dayanmalı160 km/h (100 mph)Rüzgar.

• Sismik tasarım: Yerel kodlara göre (örneğin, ASCE 7).

• Korrozyona izinEn az:1.5 mm (1/16 inç).

C. titreşim ve gürültü kontrolü

• Doğal sıklık analiziRezonans olmaması için.

• Akustik kabuklarEğer gürültü85 dB ((A).

5. Bakım ve Arıza Çözümü

6Karşılaştırma: Horizontal vs. Dikey ACHE

Sonuçlar

Yatay hava soğutmalı ısı değiştiricileri çok yönlü, verimli ve bakımı kolaydır ve rafineriler, elektrik santralleri ve gaz işleme için idealdir.ISO 13706, ve ASME BPVC.
