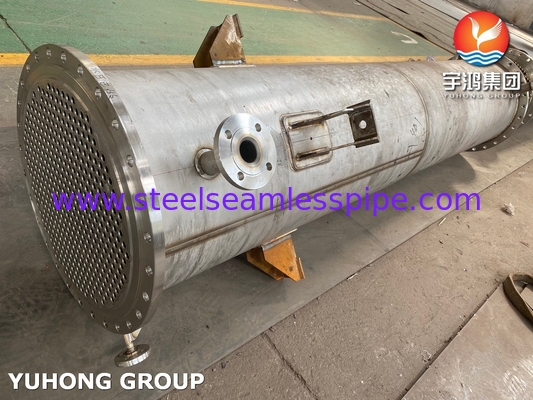

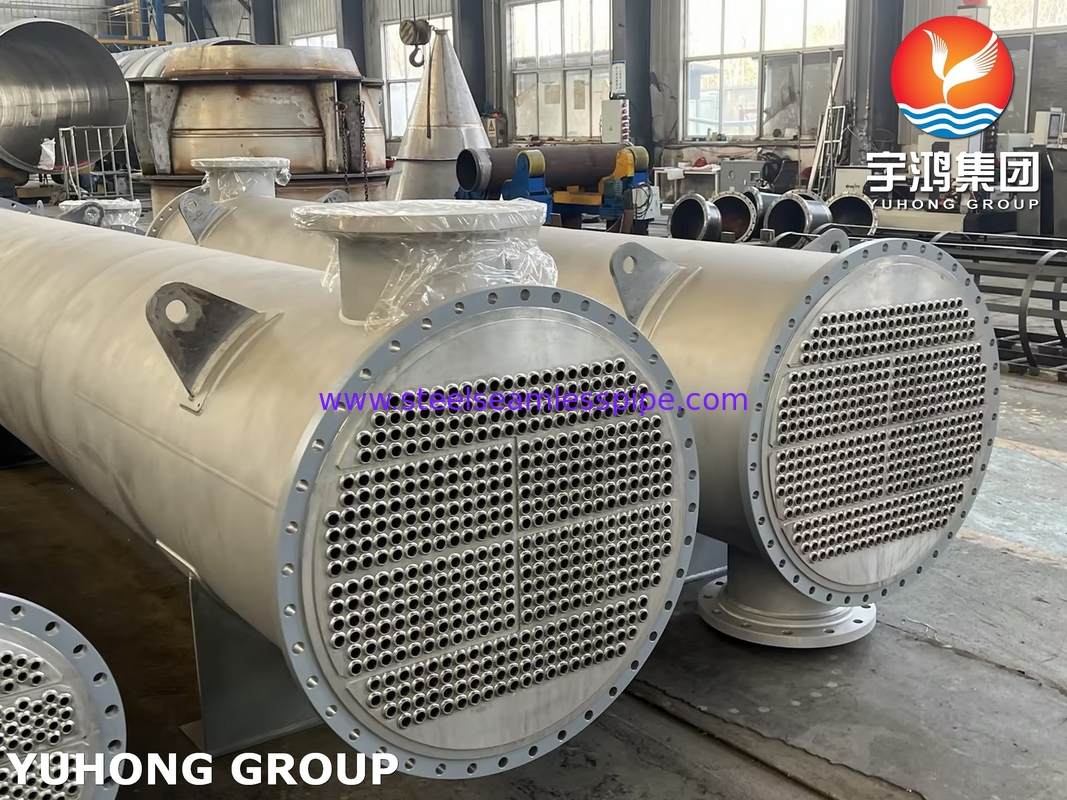

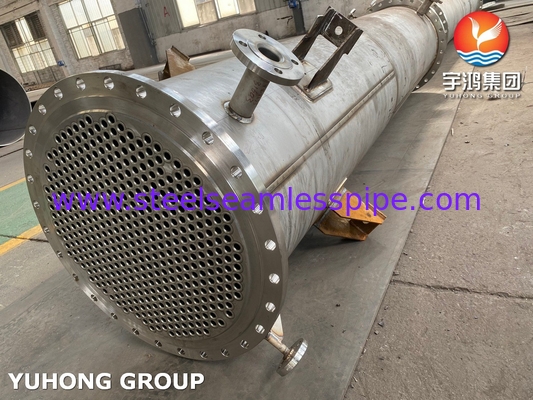

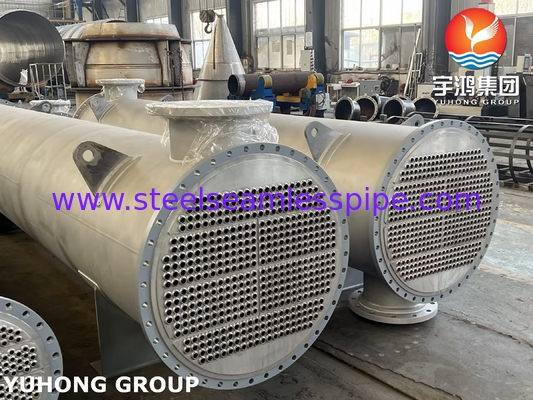

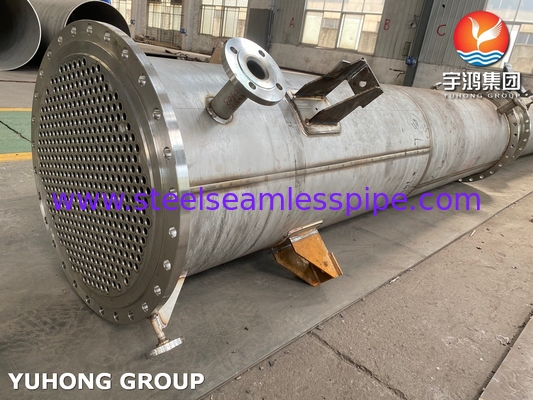

Sabit Tüplü Levha Kabuk ve Borulu Isı Eşanjörü AEL, BEM, NEN Tipi TEMA Sınıfı

Ürün ayrıntıları:

Menşe yeri:	KN
Marka adı:	YUHONG
Sertifika:	ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
Model numarası:	Sabit tüp tabakası ısı eşanjörü

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 set
Fiyat:	Anlaşılabilir
Packaging Details:	Weatherproofed with steel skids for ocean freight
Teslim süresi:	120 gün
Ödeme koşulları:	T/T, L/C bakışta
Yetenek temini:	15 takım/ay

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (290)

Paslanmaz Çelik Dikişsiz Boru (277)

Dubleks Paslanmaz Çelik Boru (127)

Dubleks Paslanmaz Çelik Boru (29)

İğne tüpü (107)

Fin Tüpü (631)

Isı eşanjörü (17)

Eşanjör Borusu (424)

Sıcaklık Değiştiricisi tüp kümesi (37)

Eşanjör Boru Sayfası (116)

ısı değiştiricisi baffle (36)

Klima (8)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (57)

Paslanmaz Çelik Dikişli Boru (114)

Nikel Alaşım Boru (261)

Nikel Alaşımlı Boru (79)

Bakır Alaşımlı Boru (227)

Alaşımlı Çelik Boru (184)

titanyum tüp (10)

Parlak Tavlı Boru (153)

Kazan Borusu (145)

çelik uydurma (804)

Çelik Flanş (590)

Diğerleri (391)

Kaplama parçaları (7)

Detaylı ürün tanımı

Tüp:	ASTM SA179 dikişsiz karbon çelik tüpü	Tasarım Basıncı (Tüp):	4.0 MPa (580 psi)
Tüp Od:	19.05 mm	Tüp sayfası:	SA516 GR.70 + SS309L Kaplı Katman (Patlama bağlı)
Tasarım Basıncı (Kabuk):	2.5 MPa (362 psi)	Kabuk:	ASTM SA516 GR.70 Karbon Çeliği
Mamuklu malzeme:	SA516 GR.70 Karbon Çeliği (% 25 bölme kesimi, segmental)
Vurgulamak:	ASTM SA179 dikişsiz karbon çelik tüpü , Isı Değiştiricisi Dikişsiz Karbon Çelik Tüp

Sabit boru kafesleri ve boru ısı değiştiricisi AEL, BEM, NEN Tipi TEMA Sınıfı

Yuhong Holding Group Co., Ltd.Isı değiştiricileri, ateşlenmiş ısıtıcılar, hava soğutucular ve kritik bileşenleri de dahil olmak üzere endüstriyel ekipmanların üretimi ve tedarikinde dünya çapında tanınan bir liderdir.On yılların tecrübesi ve en kaliteli ürünleri sunma konusundaki taahhüdümüzle, dünya çapında çeşitli endüstrilerde müşterilere hizmet veriyoruz.ASTM SA179 dikişsiz karbon çelik tüpüÖzellikleSabit boru plaka ısı değiştiricileriMükemmel ısı iletkenliği, dayanıklılığı ve güvenilirliği ile tanınan SA179 dikişsiz tüpleri, verimli ve uzun ömürlü ısı değiştiricisi sistemleri için ideal bir seçimdir.

1ASTM SA179 Kimyasal Kompozisyon ve Mekanik Özellikler

Eleman	Tasarım (%)
Karbon (C)	≤ 0.06
Mangan (Mn)	0.270.63
Fosfor (P)	≤ 0.035
Kükürt (S)	≤ 0.035

SA179'daki düşük karbon içeriği, mükemmel termal iletkenliği korurken üstün esneklik ve kaynaklanabilirliği sağlayarak karbid çökme riskini en aza indirir.

Mülkiyet	Değer
Çekim Gücü	≥ 325 MPa (47.000 psi)
Üretim Gücü	≥ 180 MPa (26.000 psi)
Uzunluk	≥ 35%
Sertlik	≤ 72 HRB

Bu mekanik özellikler, SA179 dikişsiz tüplerinin yapısal bütünlüğü ve verimli ısı aktarımını korurken yüksek basınçlara ve sıcaklıklara dayanabilmesini sağlar.

2. Teknik Özellikler

- Hayır.- Hayır, hayır.	- Hayır.Parametreler	- Hayır.Özellikleri
1	- Hayır.Tasarım Basıncı (Şell)	2.5 MPa (362 psi)
2	- Hayır.Tasarım Basıncı (Tüp)	4.0 MPa (580 psi)
3	- Hayır.Nozzle Standartları	ANSI B16.5 RF Flanges (sınıf 150/300)
4	- Hayır.Flanş malzemesi	ASTM A105 Kalıp karbonlu çelik
5	- Hayır.Paket Türü	Spiral yaralı (SS316L + Grafit dolgu)
6	- Hayır.Çiviler	ASTM A193 B7 Çubukları + A194 2H Fındıkları
7	- Hayır.Destekler	Sabit Eyer Destekleri (SA516 Gr.70)
8	- Hayır.Yüzey Dönüşümü (Şell)	Kum püskürtülmüş (SA 2.5) + Epoksi Kaplama (≥ 120 μm)
9	- Hayır.Tüp içi bitirme	Elektropolit (Ra ≤0,8 μm)
10	- Hayır.Isı Verimliliği	≥95% (temiz durum)
11	- Hayır.Isı aktarım katsayısı	500-1200 W/m2·K (Buhar Hızına göre değişir)
12	- Hayır.Kabuk tarafındaki basınç düşüşü	≤0,05 MPa (7,25 psi)
13	- Hayır.Tüp tarafındaki basınç düşüşü	≤0,1 MPa (14,5 psi)
14	- Hayır.Kirlenme Direnci	0.0002 m2·K/W (Tüp Tarafı) / 0.0001 m2·K/W (Şell Tarafı)
15	- Hayır.Maksimum Buhar Akış Hızı	50 ‰ 200 t/s
16	- Hayır.Kondensasyon Kapasitesi	10 ¥ 100 MW
17	- Hayır.Kaynak Standartları	ASME Bölüm IX (Türbüs-Türbüs Yapraklı Dikişler için TÜV, TÜBÜ-TÜV Dikişleri için GTAW)
18	- Hayır.NDT Metotları	% 100 RT (Şell kaynakları), PT (Tubesheet eklemleri), UT (Clad Bond Integrity)
19	- Hayır.Hidrostatik Test	1.5× Tasarım Basıncı (30 Dakika, Sıfır Sızıntı)
20	- Hayır.Pnömatik Test	1.1× Tasarım Basıncı (Helium Kütle Spektrometri Sızıntı Bulma)
21	- Hayır.Üçüncü Taraf Denetimi	TÜV/SGS Tanıklığı (Farklı)
22	- Hayır.Sertifikalar	ASME U Damgası, PED 2014/68/EU, ISO 9001/14001
23	- Hayır.Kurulum ortamı	İçeride/dışarıda (IP55 Koruması), Sismik Bölge 4 (IBC 2018)

3Sabit boru plaka ısı değiştiricisi tasarımı

Sabit boru plaka ısı değiştiricileri, en yaygın ısı değiştiricilerinden biridir.BuASTM SA179 dikişsiz karbon çelik borularBu sistemler için mükemmel ısı aktarım özellikleri ve yüksek basınç ve sıcaklıklara dayanabilmeleri nedeniyle mükemmel bir şekilde uygundur.

Sabit boru plaka ısı değiştiricilerinin avantajları

Ucuz Tasarım:
- Yüzen bileşenleri olmayan basit bir yapı, üretim ve bakım maliyetlerini azaltır.
Yüksek Verimlilik:
- Tüplerin büyük yüzey alanı, sıvılar arasında verimli ısı aktarımına izin verir.
Dayanıklılık:
- Sabit boru levha tasarımları sağlamdır ve zorlu çalışma koşullarına dayanır.
Uygulamalar Geniş:
- Çeşitli sıvılar, sıvılar ve gazlar dahil olmak üzere çeşitli sıvılar için uygundur, bu da onları farklı endüstriler için çok yönlü hale getirir.

4ASTM SA179 dikişsiz tüplerin uygulanmaları

BuASTM SA179 dikişsiz karbon çelik borularverimli ısı transferi gerekli olan çok çeşitli endüstriyel uygulamalarda kullanılırlar.Bu borular özellikle yüksek basınç ve sıcaklıklar altında çalışan sabit boru levha ısı değiştiricileri için uygundur.

Ana Uygulama Alanları

Petrokimya Sanayi:
- Rafinasyon süreçleri, kimyasal tesisler ve gaz işleme tesisleri için ısı değiştiricilerinde kullanılır.
Elektrik üretimi:
- Buhar kondensatörlerinde, besleme suyu ısıtıcılarında ve diğer kritik ısı değiştiricilerinde.
Petrol ve Gaz Sanayi:
- Güvenilir ısı aktarımının kritik olduğu açık deniz platformları, boru hatları ve işleme tesisleri için uygundur.
HVAC Sistemleri:
- Soğutma ve ısıtma için büyük ölçekli ısıtma, havalandırma ve klima sistemlerinde kullanılır.
Gıda ve İçecek Endüstrisi:
- Yüksek kaliteli ısı aktarımı ve temizliği gerektiren işlemler için sanitar ısı değiştiricilerinde.
Kimyasal İşleme:
- Kimyasal üretim tesislerindeki reaktörler ve ısı değiştiriciler için ideal.
