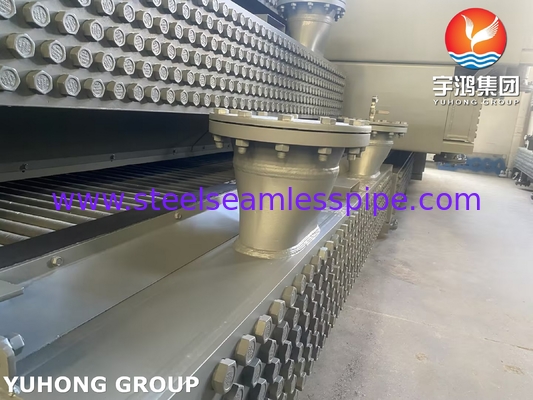

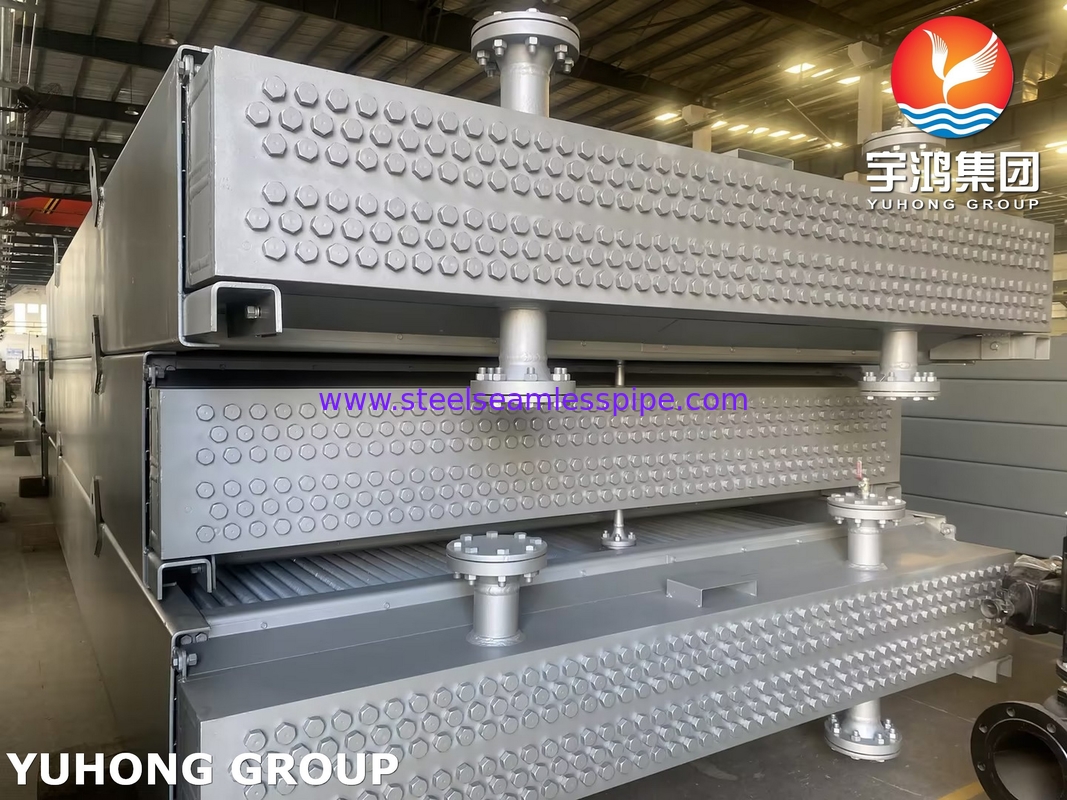

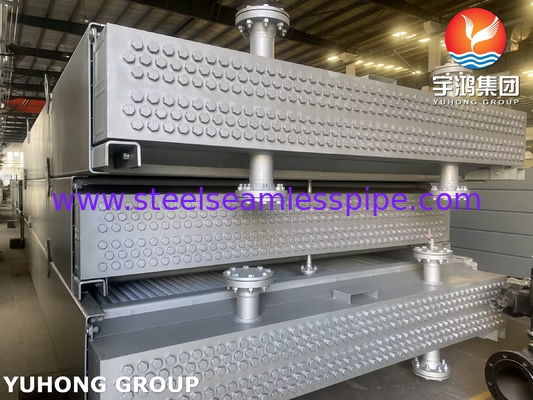

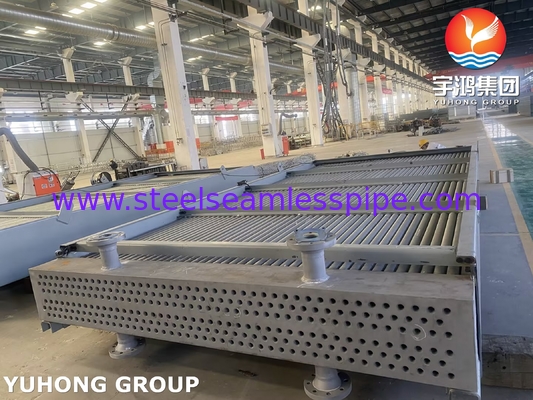

API 661 Petrol rafinerisi hizmetleri için hava soğutucu ısı değiştiricisi

API 661 Petrol rafinerisi hizmetleri için hava soğutucu ısı değiştiricisi


API 661'in kapsamı

• Uygulanabilirzorla veya indüksiyonla çekilen hava soğutmalı ısı değiştiricileri.

• KapaklarMekanik tasarım,Termal performans, veoperasyonel gereksinimler.

• Evet.Hayır.aşağıdakiler için geçerlidir:

  • HVAC sistemleri.

  • Soğutma üniteleri.

  • İçten yanmalı motorlar için radyatörler.


  • Tüp paketleri:

    • Tipik olarakKarbon çelik, paslanmaz çelik veya alaşımlar(örneğin, Cu/Ni, Titanyum).

    • Düzeltilmişyatay, A çerçeve veya V çerçeveYapılandırmalar.

  • Hayranlar ve Sürücüler:

    • Elektrik motorları, buhar türbinleri veya hidrolik tahrikler.

    • Fan çapı ≤6.7 m (22 ft)(Büyük boyutlar özel bir dikkate gereklidir).

  • Başlık ve nozeller:

    • TasarlanmışASME BPVC Bölümü VIII.

    • Fırınlar,Termal genişleme.

      Malzemeler ve korozyon koruması

    • Pençe tüpleri:

      • Alüminyum yüzgeçler (en yaygın) veya koroziv ortamlar için paslanmaz çelik.

    • Yapısal Destek:

      • Karbon çelikkoruyucu kaplamalar(galvanize, epoksi boya).

    • Korrozyona İzin:

      • En az1.5 mm (1/16 inç)aksi belirtilmedikçe.


        Performans ve Test Gereksinimleri

        A. Isı Performansı

      • Tasarımsal ortam sıcaklığıTipik olarak:38°C (100°F)belirtilmedikçe.

      • Sıcaklık görevi doğrulama: Satıcı performansı garanti etmelidir.

      • B. Mekanik Test

      • Hidrostatik Test:

        • 1.5 × tasarım basıncıTüpler ve başlıklar için.

      • C. Denetim ve Kalite Kontrolü

      • Boyut kontrolleri(tüp düzeni, kanat mesafesi).

      • Yok edici olmayan test (NDT):

      • Radyografi (RT)Kritik kaynaklar için.

      • Rengi penetrant (PT) veya manyetik parçacık (MT)yüzey kusurları için.

      • • API 661 diğer standartlara karşı

          Özellik	API 661	ISO 13706	ASME BPVC
          Uygulama Alanı	Rafineri ACHE'leri	Genel ACHE'ler	Sadece basınçlı parçalar
          Tasarım Kuralları	Detaylı mekanik ve termal	API 661'e benzer	Sadece basınç koruyucu
          Deneme	Hidro, titreşim, NDT	Benzer	Hidro ve NDT
          Malzemeler	Korozyona dayanıklı alaşımlar	Benzer	Herhangi bir ASME onaylı















          Radyografi (RT)Kritik kaynaklar için.

        • Rengi penetrant (PT) veya manyetik parçacık (MT)yüzey kusurları için.

      •

      • Hava sızıntısı testi:Dayanıklılık.
