Endüstriyel atık ısı geri kazanımı için dikdörtgen kanatlı boru verimli ısı aktarımı

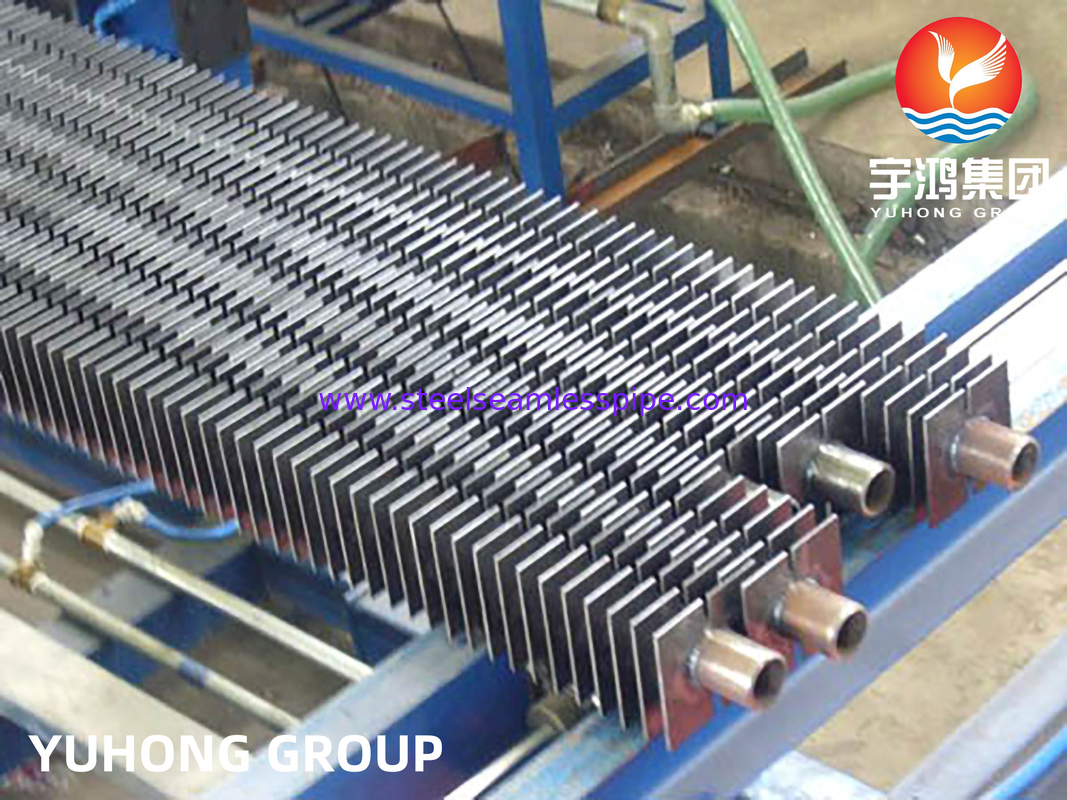

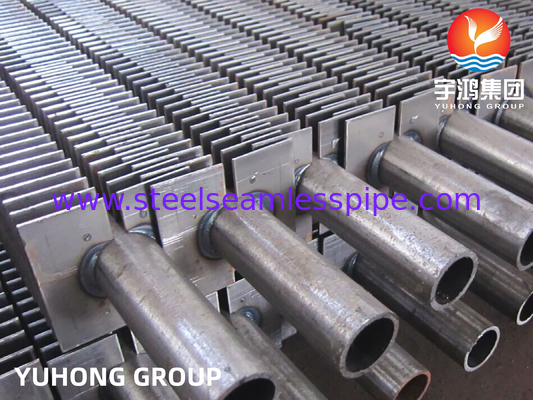

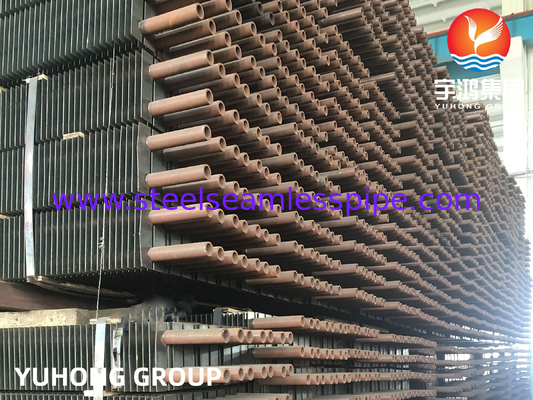

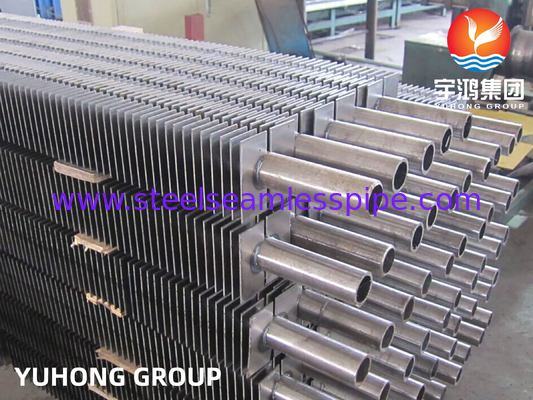

Dikdörtgen kanatlı tüp

Dikdörtgen Fined Tube, dış yüzeye dikdörtgen yüzgeç ekleyerek ısı aktarımı verimliliğini artıran tüpsel bir yapıdır.Aşağıdaki özellikler, uygulamalar ve tasarım noktaları:

1Temel yapısı ve özellikleri

Temel tüp
Genellikle bir metal tüp (bakır, alüminyum, paslanmaz çelik gibi), şekli yuvarlak tüp, düz tüp veya dikdörtgen tüp olabilir.

Pençeler
Isı dağılımı yüzey alanını artırmak için tüpün dış duvarında kaynaklanmış, dışa çıkarılmış veya sarılmış dikdörtgen ince levhalar (temel tüp alanının 5-20 katına kadar).

Geometrik özellikler

Yüzgeç şekli: dikdörtgen, düz veya segmentli düzen.

Pin aralık: toz birikmesini veya tıkanmasını önlemek için sıvının özelliklerine (hava, duman gazı gibi) göre optimize edilmiş tasarım.

Pin yüksekliği: ısı aktarım verimliliğini ve basınç düşüşünü etkiler (genellikle 5-30mm).

2Temel avantajları

Verimli ısı transferi: yüzgeçler ısı transferi alanını büyük ölçüde genişletir, özellikle gaz-sıvı ısı değişimi için uygundur (örneğin hava soğutucuları).

Kompakt yapı: sınırlı bir alanda yüksek ısı değişimi verimliliği elde etmek ve ekipmanın boyutunu azaltmak.

Kirlenme karşılığı: Dikdörtgen yüzgeçler daha büyük bir boşluğa sahiptir ve spiral yüzgeçlerden daha kolay temizlenir (tozlu ve yüksek viskozitesi olan sıvılar için uygundur).

Esnek özelleştirme: Fin parametreleri (yükseklik, kalınlık, aralık) çalışma koşullarına göre ayarlanabilir.

3Üretim süreci

Ekstrüzyon kalıplaması: Alüminyum tüp ve yüzgeçler yüksek dayanıklılık ve düşük temas termal direnci (genellikle klima kondansörlerinde kullanılır) ile bir olarak ekstrüzyon edilir.

Kaynaklama/kurutulma: Yumurtalılar ve taban borular yüksek frekanslı kaynak veya lazer kaynakla birleştirilir ( paslanmaz çelik ve bakır malzemeleri için uygundur).

Sarma: Metal şeridi spiral olarak sarılır ve taban borusuna kaynaklanır (düşük maliyetli, ancak düşük sıcaklık direnci).

4Tipik uygulama senaryoları

Isıtma, havalandırma ve klima (HVAC)
Klima kondansatörlerinde, buharlaştırıcılarda ve temiz hava ünitelerinde hava soğutucu ısı değişimi.

Endüstriyel atık ısı geri kazanımı
Kazan duman gazı atık ısı geri kazanımı, kimyasal reaktör soğutma.

Güç ve enerji
Gaz türbini giriş soğutma, enerji santrali hava soğutma adası.

Ulaşım
Yeni enerjili araç akü soğutma sistemi, lokomotif radyatörü.

5Tasarım ve seçim

Akışkan özellikleri

Gaz tarafı: hava soğutucu gibi büyük bir yüzgeç alanı (düşük termal iletkenlik) gereklidir.

Sıvı taraf: düşük kanat talebi, tüpteki akış hızını optimize etmeye odaklanın (su borusu ısı değişimi gibi).

Basınç düşüşü kontrolü: Çok yoğun yüzgeçler hava akışının direncini artıracak ve verimlilik ve enerji tüketimi dengelenmelidir.

Malzeme seçimi

Korozyona dayanıklılık: Bakır-nikel alaşımı ve titanyum borular genellikle deniz ortamlarında kullanılır.

Yüksek sıcaklık ortamı: paslanmaz çelik veya alüminize çelik.

Temizlik ve bakım: Tozlu ortamlar (kaynaklar gibi) daha fazla kanat mesafesine veya çıkarılabilir bir yapıya ihtiyaç duyar.

Yapılan Denetim ve Testler

Kimyasal Kompozisyon denetimi,
Mekanik Özellikler Testi ((Tırınma Gücü, Verim Gücü, Uzunluk, Flare, Düzleştirme, Sertlik, Çarpışma Testi),
Yüzey ve boyut testi,
Yok edici test.
