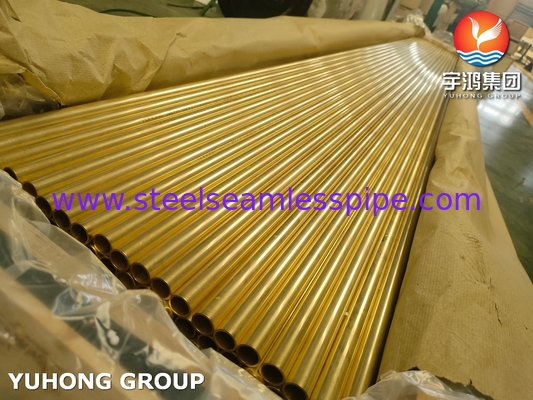

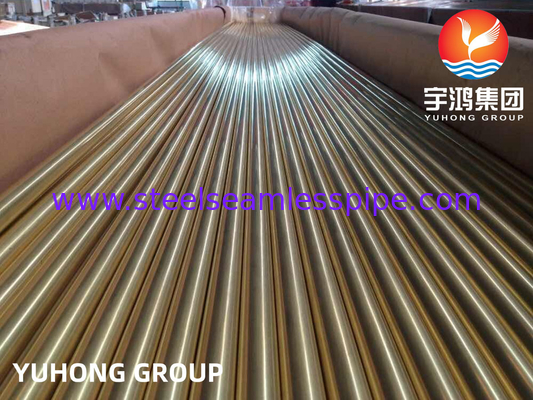

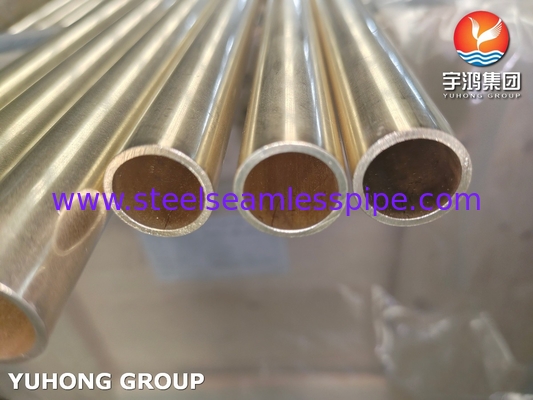

ASME SB111 C44300 Isı Değiştiricisi İçin Dikişsiz Bakır Tüp Bakır Tüp

ASME B111 C44300 Bakır tüp Bakır alaşımlı çelik dikişsiz tüp, ısı değiştiricisi tüpü

1Malzeme Özetleri

C44300 (Admiralty Brass)Daha iyi korozyon direnci olan bakır-zink alaşımıdır, esas olarak ısı değiştiricilerinde, kondansörlerde ve deniz uygulamalarında kullanılır.

• Tasarım:

  • Cu (Bakır): 70 ¢ 73%

  • Zn (Zenk): Geri kalan bakiye

  • Sn (Tin): 0,9 ∼ 1,2% (korrozyona dayanıklılığı artırmak için eklenir)

  • As (Arsenik): 0.02 ‰ 0.06% (dezincifikasyonu önlemek için)

2Temel Standartlar

•

• ASME B111:

  • Başlık:Dikişsiz bakır ve bakır alaşımlı boru ve boru için standart

  • Kapsam: Bakır ve bakır alaşımlarından yapılan dikişsiz borular için boyutlar, toleranslar, mekanik özellikler ve test yöntemleri dahil olmak üzere gereksinimleri belirtir.

  • C44300 Uygunluk: Kimyasal bileşimi, sıcaklık tanımlarını (örneğin, O60, H58) ve performans kriterlerini kapsar.

3Performans Özellikleri

•

• Korozyona Direnci:

  • Mükemmel dirençtuzlu su,buhar, veEndüstriyel soğutma sıvılarıSinyal ve arsenik katkı maddeleri nedeniyle.

  • Direniyor.DezincifikasyonveErozyon-korozyonYüksek hızlı ortamlarda.

• Isı İleticiliği: Yüksek termal verimlilik (≈109 W/m·K), ısı transferi uygulamaları için idealdir.

• Mekanik Özellikler:

  • Çekim dayanıklılığı: 330~450 MPa (temperatöre bağlı olarak)

  • Verim gücü: 125~345 MPa

  • Sertlik: 55 ̊155 HV

4Uygulamalar

•

• Sıcaklık Değiştiricileri ve Kondansörleri:

  • Elektrik santralleri kondansörleri, HVAC sistemleri ve rafineri ısı değiştiricileri.

  • Tuzlu suya dayanıklılığı nedeniyle deniz ortamlarında tercih edilir.

• Deniz mühendisliği:

  • Deniz suyu boruları, gemi kondensatörleri ve tuzdan arındırma sistemleri.

• Endüstriyel Soğutma Sistemleri:

  • Kimyasal işleme, petrol ve gaz soğutma döngüleri.

5Üretim ve Test (ASME B111)

•

• Dikişsiz tüp işlemi: Üniform mikrostrüktür sağlamak için ekstrüzyon veya soğuk çekim yoluyla üretilir.

• Temperatör Belirlemeleri:

  • O60 (Anil): Yapım için yumuşak, yüksek esneklik.

  • H58 (Sert çizilmiş): Yapısal uygulamalar için daha yüksek güç.

• Zorunlu Testler:

  • Hidrostatik/pnevmatik testSızıntı geçirmezliği sağlar.

  • Eddy akım testi (ET)Yüzey kusurlarını tespit eder.

  • Düzleştirme/Flaming TestleriDüktilliği doğruluyor.

6. Diğer Bakır Alaşımlarına Karşı Avantajlar

7Uygunluk ve Sertifikasyon

•

• ASME B111 Uygunluğu: Kimyasal bileşimi, mekanik özellikleri ve boyut toleranslarını onaylamayı gerektirir.

• Ek Sertifikalar:

  • ASTM B111: Dikişsiz bakır alaşımlı borular için ASME B111'e eşdeğer.

  • EN 12451: Bakır alaşımlı dikişsiz borular için Avrupa standardı.
