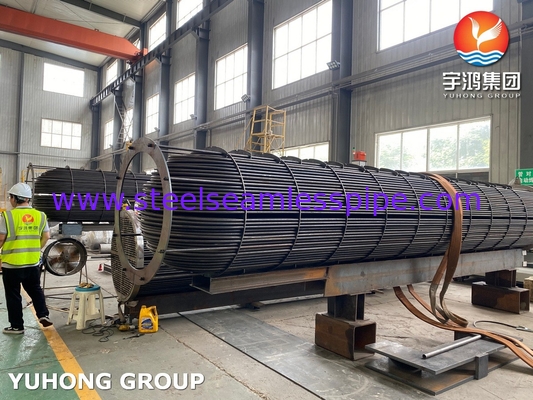

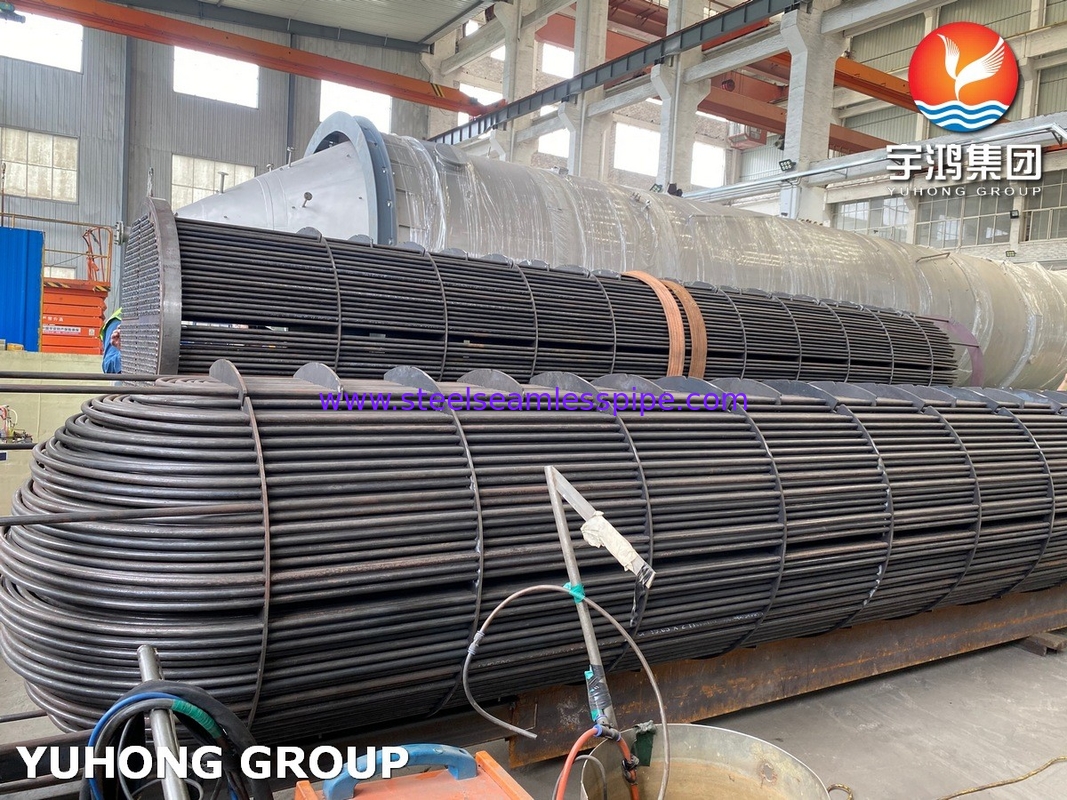

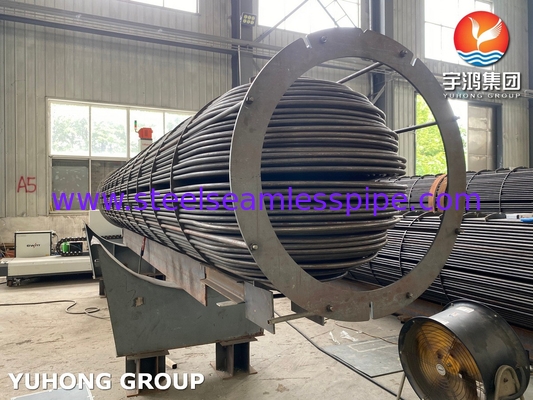

Dikişsiz U-Bend Isı Değiştiricisi borularla boru kümesi montajı
U şeklindeki boru kümesinin tasarımı, termal genişlemeyi karşılarken etkili bir ısı transferi sağlar ve bu da onları birçok senaryoda olumlu bir seçim haline getirir.U tüp konfigürasyonu U şeklinde bükülmüş olan tüplerin düz bölümlerine sahiptir, iki sıvı akışının karşı yönde akışları sırasında ısı alışverişine izin verir. U şeklindeki boruların karşı akış düzeni ısı aktarımı verimliliğini artırır,İki sıvı karşı yönde akıyor.Tüplerin uçları tipik olarak bir başlığa bağlanır ve bu da sıvıların ısı değiştiriciden girmesine ve çıkmasına izin verir.
U şekilli tüp paketinin tasarım düşünceleri
-
Malzemeler:
- Tüpler, kullanıma ve ilgili sıvılara bağlı olarak paslanmaz çelik, karbon çelik veya diğer alaşımlar dahil olmak üzere çeşitli malzemelerden yapılabilir.ve maliyetler malzeme seçiminde kilit faktörlerdir..
-
Sıvı türleri:
- U tüp ısı değiştiricileri, sıvılar ve gazlar da dahil olmak üzere farklı sıvı türlerini işleyebilir.ve kirlenme eğilimleri.
-
Basınç düşüşü:
- Akış hızı, yoğunluk ve sıvıların viskozluğu, ısı değiştiricide genel basınç düşüşünü etkiler. Tasarımcılar performans ile izin verilen basınç kaybını dengelemelidir.
-
Isı aktarımı hesaplamaları:
- Bir U tüp ısı değiştiricisinin etkinliği, yüzey alanı, akış yapılandırması ve sıcaklık farklılıkları gibi faktörlere bağlı olan genel ısı aktarım katsayısı kullanarak değerlendirilebilir.
-
Çürüme:
- Sıcaklık aktarım yüzeylerinin kirlenme olasılığı dikkate alınmalı ve temizlik programları ve malzemeleri, verimliliği sağlamakla birlikte kirlenmeyi en aza indirgenmelidir.
Tube Bundle Isı Değiştiricisi için yaygın kullanılan malzeme
İki farklı boru kümesi vardır: Düz borular ve U borular.
Karbon çelik borular:ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Alaşımlı çelik borular:ASTM A213 T5, T9, T11, T22, T91
Paslanmaz çelik borular:ASTM A213 TP304, TP304L, TP316L, TP321, vb.
Nikel alaşımlı borular:ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, vb.
Bakır borular:ASTM B111 C70600, C68700, C71500, C44300 vb.
Sıcaklık değiştiriciler, bir kaynaktan diğerine ısı aktarmak için kullanılan cihazlardır.Sıvılardan biri tüp havuzundan geçerken diğeri kabuktan geçer.Sıcaklık daha sonra bir sıvıdan diğerine tüp tarafından veya değişkenin kabuğu tarafından geçer.Isı değiştiriciler ve boru kümeleri çok çeşitli malzemelerden yapılabilirCommercial Coils hem düz tüp paketleri hem de U-tüp paketleri sunar.
Düz tüp paket vs. U tüp paket
Her iki tüp paketinin de bakım gereksinimleri, maliyet göz önünde bulundurmaları ve çalışma koşulları gibi faktörlere bağlı olarak kendi avantajları ve uygulamaları vardır.Düz boru ve U boru paketleri arasındaki seçim genellikle ısı değiştiricisi sisteminin özel ihtiyaçlarına ve önceliklerine bağlıdır.
Düz tüp paket:
1Sıcak sıvı tüplerden doğru akıyor.
2Temizlik veya bakım için tank kabuğunu açmak daha fazla çaba gerektirir.
3U tüp paketine kıyasla daha düşük kurulum maliyeti.
U Tube Bundle:
1Giriş ve çıkış noktaları aynı tarafta, bakımı kolaylaştırıyor.
2U şeklindeki borular, kümeleri gerginleştirmeden termal genişleme sağlar.
3Modüler birim tasarımı, bakım için daha kolay sökülmesini sağlar.
4Yüksek sıcaklık diferansiyellerine çok uygun.
Başvurular
Boru kümeleri, ısı aktarımı gerektiren çok çeşitli uygulamalarda kullanılır.
- HVAC sistemleri
- Kimyasal işleme
- Petrol ve gaz rafinerliği
- Elektrik üretimi
- Gıda ve içecek işleme
- İlaç üretimi
Bu uygulamaların her birinde, boru kümeleri bir sıvıdan diğerine ısı aktarmak için kullanılır. Örneğin bir HVAC sisteminde, boru kümeleri sıcak sudan soğuk havaya ısı aktarmak için kullanılabilir,Bir kimyasal işleme tesisindeyken, iki kimyasal akım arasında ısı aktarmak için kullanılabilir.
