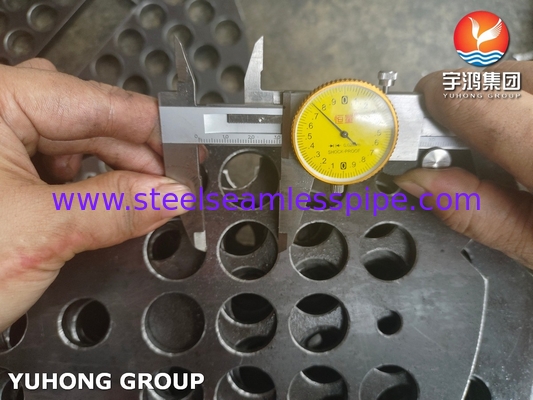

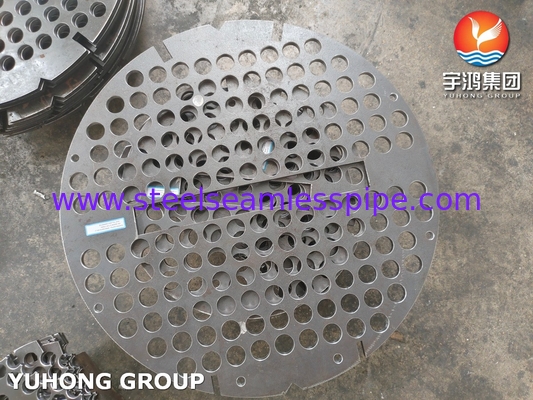

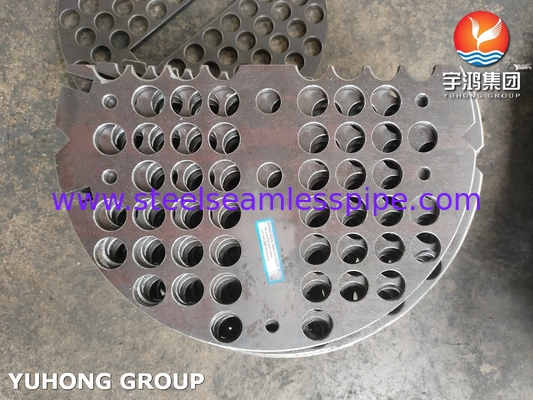

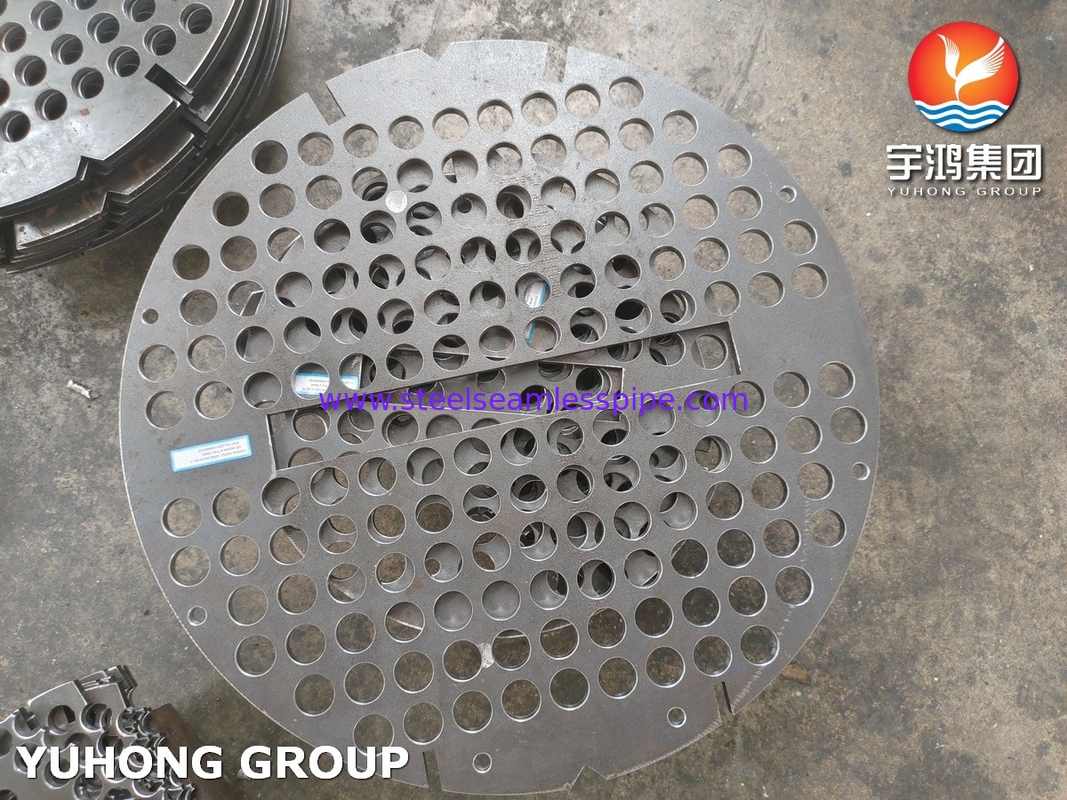

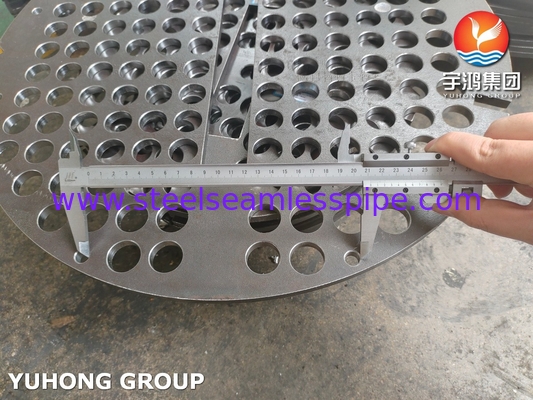

ASME SA516 Gr.70 Çelik Baffle Plate Boiler And Pressure Vessel Support Plates

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Model numarası:	ASME SA516 Gr.70 Karbon Çelik Baffle Plate

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 PC
Ambalaj bilgileri:	Kat tahta sandık / Palet
Teslim süresi:	7 Gün
Ödeme koşulları:	L/C,T/T

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (277)

Paslanmaz Çelik Dikişsiz Boru (269)

Dubleks Paslanmaz Çelik Boru (128)

Dubleks Paslanmaz Çelik Boru (27)

İğne tüpü (86)

Fin Tüpü (596)

Isı eşanjörü (10)

Eşanjör Borusu (419)

Sıcaklık Değiştiricisi tüp kümesi (37)

Eşanjör Boru Sayfası (117)

ısı değiştiricisi baffle (35)

Klima (7)

Basınçlı kap (2)

Paslanmaz Çelik Kaynaklı Boru (57)

Paslanmaz Çelik Dikişli Boru (113)

Nikel Alaşım Boru (258)

Nikel Alaşımlı Boru (75)

Bakır Alaşımlı Boru (210)

Alaşımlı Çelik Boru (173)

titanyum tüp (9)

Parlak Tavlı Boru (153)

Kazan Borusu (138)

çelik uydurma (784)

Çelik Flanş (574)

Diğerleri (384)

Detaylı ürün tanımı

Ürün Adı:	Bölme / Destek Plakası	Standart:	ASTM A516, ASME SA516
Malzeme:	Sınıf 70, 70N	Şekli:	Müşterinin İsteğine Göre
Boyut:	Müşterinin İsteğine Göre
Vurgulamak:	ASME SA516 Gr.70 Baffle Plate , Kazan ve Basınçlı Kaplıca Destek Plakası , ASME SA516 Gr.70 Çelik Baffle Plate

ASME SA516 GR.70 Basınçlı Kaplar İçin Karbon Çelik Baffle Destek Plakası

ASME SA516 Gr. 70, basınçlı kaplar ve endüstriyel kazan bileşenleri üretiminde yaygın olarak kullanılan yüksek kaliteli bir karbon çelik levhasıdır.İyi germe dayanıklılığı ve sertliği dahil, bu malzeme özellikle basınç ve sıcaklık dalgalanmalarına karşı dayanıklılık gerektiren ortamlarda uygulanmalar için uygundur.Bu plakalar yapısal destek sağlamak ve sıvı akışını yönlendirmek için tasarlanmıştırStres ve yorgunluğa dayanabilme yetenekleri, petrol ve gaz, kimyasal işleme ve güç üretimi gibi endüstrilerde popüler bir seçim haline getirir.

ASME SA516 sınıf 70 levhasının eşdeğer sınıfı

İngiliz Standartı	Avrupa Norması	ASTM/ASME	DIN
BS1501-224-490A/B	EN10028 P355GH	A/SA516 70 sınıf	- Evet.

ASME SA516 sınıf 70 levhasının kimyasal gereksinimleri

Eleman	% bileşim
	Sınıf 55 [Sınıf 380]	60 derece [Sınıf 415]	65 derece [Sınıf 450]	70 derece [Sınıf 485]
Karbon, en fazla a,b:
[12.5 mm] ve altında	0.18	0.21	0.24	0.27
Yukarı 1⁄2 inç'ten 2 inç'e [12.5 ila 50 mm] kadar, incl.	0.20	0.23	0.26	0.28
50 mm'den 100 mm'e kadar, inkl.	0.22	0.28	0.25	0.30
100 mm'den 200 mm'e kadar, inkl.	0.24	0.27	0.29	0.31
200 milimetreden fazla.	0.26	0.27	0.29	0.31
Mangan, b:
[12.5 mm] ve altında
Sıcaklık analizi	0.60'0.90	0.60 ̇ 0.90 c	0.85 ¢1.20	0.85 ¢1.20
Ürün analizi	0.550.98	0.55 ¢ 0,98 c	0.79 ¢1.30	0.79 ¢1.30
Yarı inçten fazla.
Sıcaklık analizi	0.60 ¢1.20	0.85 ¢1.20	0.85 ¢1.20	0.85 ¢1.20
Ürün analizi	0.55 ¢1.30	0.79 ¢1.30	0.79 ¢1.30	0.79 ¢1.30
Fosfor, en fazla a	0.25	0.25	0.25	0.25
Kükürt, en fazla a	0.25	0.25	0.25	0.25
Silikon
Sıcaklık analizi	0.150.40	0.150.40	0.150.40	0.150.40
Ürün analizi	0.130.45	0.130.45	0.130.45	0.130.45
a Hem ısı hem de ürün analizleri için geçerlidir. Karbon için belirtilen maksimumdan 0.01 puan daha düşük her bir azaltma için, manganez için belirtilen maksimumdan en fazla 1 puan daha fazla 0.06 puan artışa izin verilir..Sıcaklık analizi ile %50 ve ürün analiziyle %1,60. C 60 sınıfı plakalar 1⁄2 inç [12.5 mm] ve daha küçük kalınlıkta ısı analizinde % 0,85 ̇ 1,20 mangansı ve ürün analizinde % 0,79 ̇ 1,30 mangansı içerebilir.

ASME SA516 70 sınıfı levhanın gerilme gereksinimleri

ASTM A516	Sınıf 55 [380]	60 derece [415]	65 derece [450]	70 derece [485]
Çekim sıklığı, ksi [MPa]	55 ¢75 [380 ¢515]	60'80 [415'550]	65 ¢85 [450 ¢585]	70'90 [485'620]
Güç, min,a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
200 mm'lik uzantı, min, % b	23	21	19	17
50 mm'lik uzunlukta, min, % b	27	25	23	21
a 0,2% ofset yöntemiyle veya 0,5% uzatma-alt yükleme yöntemiyle belirlenir. b Uzunluğu ayarlamak için A20/A20M spesifikasyonuna bakın.

ASME SA516 Gr. 70 levhasının avantajları:

Maliyet etkinliği: Büyük ölçekli projeler için daha uygun fiyatlı.
Üretim kolaylığı: Mükemmel kaynaklanabilirlik ve şekillendirilebilirlik.
İyi Performans: Çeşitli uygulamalar için yeterli mekanik özellikler.
Çok yönlülük: Aşırı korozyon direnci temel kaygının olmadığı çeşitli endüstriler için uygundur.

Diğer malzemeler

Malzemelerin türü	Teknik gereksinimler * göre
Çifte paslanmaz çelik	ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Paslanmaz çelik	ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
Karbon çelik	ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2
Alaşımlı çelik	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
Titan	ASTM/ASME SB381, Gr.1Gr.2Gr.5Gr.7Gr.12Gr.16
Bakır Nikel	ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
Bakır, Al-bakır	ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
Nikel alaşımları	ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
Alaşım 20	ASTM/ASME SB472 UNS 8020
Hastelloy	ASTM/ASME SB564, UNS10276 (C 276)
Kaplama malzemeleri	ASTM/ASME SB898, SB263, SB264 veya daha yakın Patlama kaplama, 2'de 1 veya 3'te 1 malzemeler yapmak.
Kaplama malzemeleri	Titanyum- Çelik, Nikel- Çelik, Titanyum- Bakır, Paslanmaz çelik- Karbon çelik, alaşımlar- çelik vb.

Uygulama

Basınçlı kaplar:
- Sıvı akışını yönlendirmek ve karıştırmayı artırmak için iç bileşen olarak kullanılır, böylece kapın verimliliği artırılır.
Dondurucular:
- Buhar kazanlarında ısı aktarımı yüzeylerini desteklemek ve su dolaşımını yönetmek için kullanılır.
Isı Değiştiricileri:
- Sıcaklık değiştiricilerinde sıvı akışını yönlendirerek ve türbülans önleyerek termal verimliliği artırmak için defleörler olarak işlev görür.
Kimyasal işleme:
- Reaktörlerde ve depolama ünitelerinde, yapısal bütünlüğü sağlayarak kimyasalların karıştırılmasına ve reaksiyonuna yardımcı olmak için kullanılır.
Petrol ve Gaz Sanayi:
- Yüksek basınç altında verimli çalışmayı sağlamak için yağ, gaz ve suyun ayrılması kolaylaştırmak için ayırıcılarda ve tanklarda uygulanır.
Enerji santralleri:
- Hem fosil yakıt hem de nükleer enerji santrallerinde, en iyi performansı sağlamak için soğutma sistemlerinin ve ısı geri kazanım sistemlerinin bir parçası olarak kullanılır.
Su Arıtma Tesisleri:
- Etkili akış yönetimi yoluyla su kalitesini iyileştirmeye yardımcı olmak için açıklayıcılar ve çökeltme tanklarında temel bileşenler olarak hizmet ederler.
Gıda ve içecek endüstrisi:
- Bazı uygulamalar, korozyon direnci için uygun kaplama uygulandığı sürece, özel süreçlerde yapısal destek için SA516 Gr. 70 levhalarını gerektirebilir.
Farmasötik Üretim:
- Bazı durumlarda, güçlü ve dayanıklı destek yapıları sağlamak için reaktörlerde ve kaplarda kullanılırlar.
