Hava soğuk ısı değiştiricisi, ısı transferi, geri kazanma sistemi ve petrol rafineri projeleri için ASME U Stamp Tube Bundle
Yuhong Holding Group 35 yıldan fazla bir süredir boru paketleri, ısı değiştiricileri, hava soğutucuları, soğutma kulesi, basınçlı kaplar, tanklar, kazanlar, ısıtıcılar, fırınlar ile uğraşıyor. Şu ana kadar 85'ten fazla ülkeye ihracat yapıyor.Ürünlerin malzemesi içerir: Paslanmaz çelik, çift katlı çelik, süper çift katlı çelik, nikel bazlı alaşımlı çelik, titanyum, bakır ve bakır alaşımlı çelik, karbon çelik, krom molibdenum, - Evet.
Tube Bundle, ısı değiştiricinin önemli bir parçasıdır ve ısı aktarımında, destek yapısında ve temizlik ve bakımında yer değiştirmez bir rol oynar.ve sıcak ortam boru hattından akıyor ve soğuk ve ısı değişimi amacına ulaşmak için başka bir ortamla ısı transferi yapıyorMaddesi, iç çapı ve borunun düzenlenmesi ısı transferi verimliliğini etkileyecektir.
Bu cihaz, iki farklı sıcaklıkta sıvı üreterek ısı alışverişi yapar.Bir sıvı soğutulabilir ve diğer sıvı gerekli sıcaklığı karşılamak için ısıtılabilirTüp kümesi, radyasyon çekirdeği olarak yoğun bir şekilde paketlenmiş, dışarıda basınçlı kap çelik levhasından yapılan tüplü bir tank kabuğu ile monte edilmiş birçok boru grubu topladı.Tüp havuzunda sıcak sıvı veya gaz dolaşırken, boruların büyük birleşik yüzey alanı, sıcaklığı tank kabuğu suyuna aktarmak ve borulardaki sıvıları soğutmak için verimli ısı değişimi performansları getirecektir.
Tube Bundle Isı Değiştiricisi için yaygın kullanılan malzeme
İki farklı tüp kümesi vardır: Düz tüpler ve U tüpler. Özel gereksinim ve uygulamaya bağlı olarak, aşağıdaki tüp malzemesi seçenekleri vardır:
Karbon çelik boru: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Alaşımlı çelik borular: ASTM A213 T5, T9, T11, T22, T91
Bakır borular
Tank Shell Materia Seçenekleri:
ASTM A516 GR70
ASTM A572 GR50
ASTM A537 CL1
Düz Tube Bundle VS U Tube Bundle

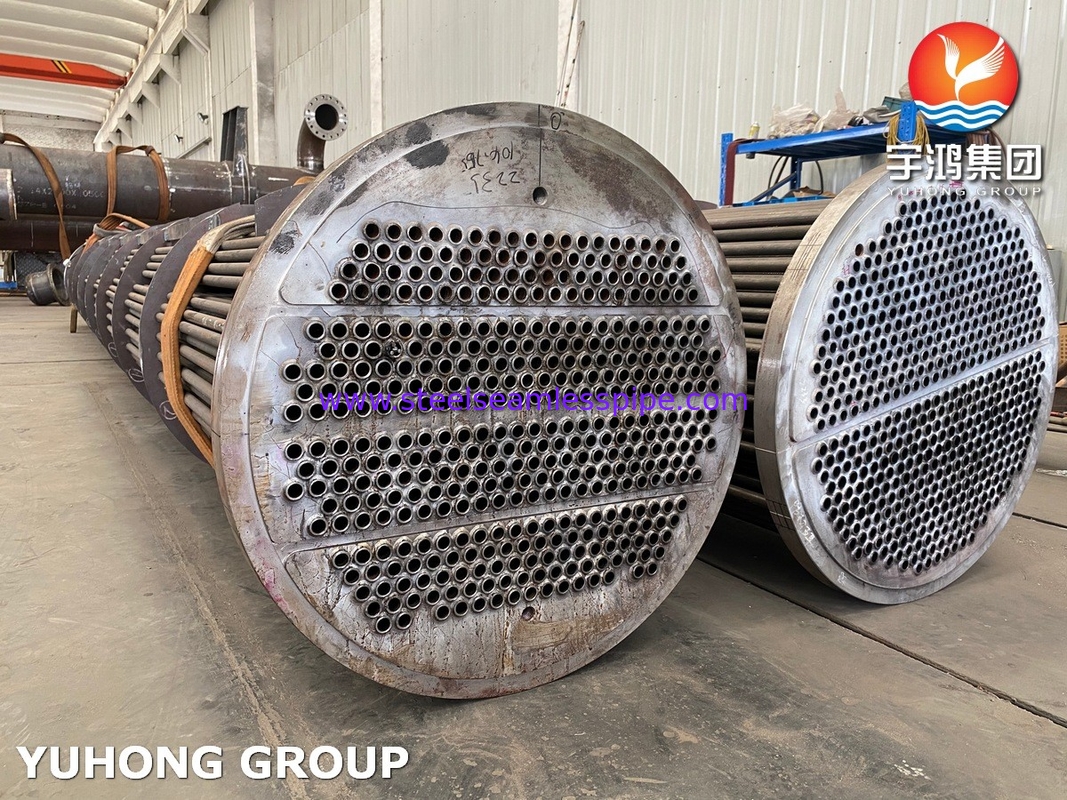

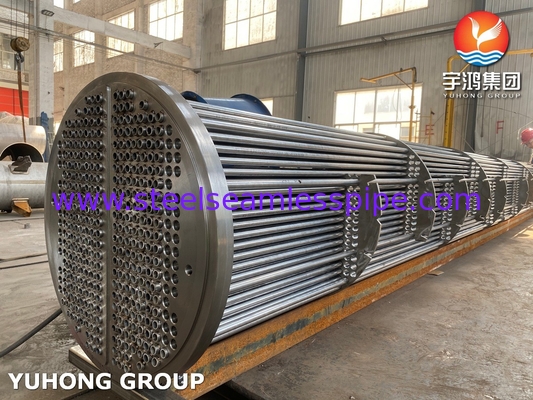

Düz boru kümesi: İlk ve daha önce yaygın olarak kullanılan boru kümesi düz boru ile yapılandırılmıştır.Sıcak sıvı, tank kabuğunun bir ucundan diğer ucuna doğru düz bir çizgide paketten pompalandırılır.Bu tür verimli, ancak temizlik veya bakım yapmak için paket çıkarmak için tankı açmak için daha fazla çaba gerektirir. düz boru paket U boru paketinden daha düşük kurulum maliyetine sahiptir..

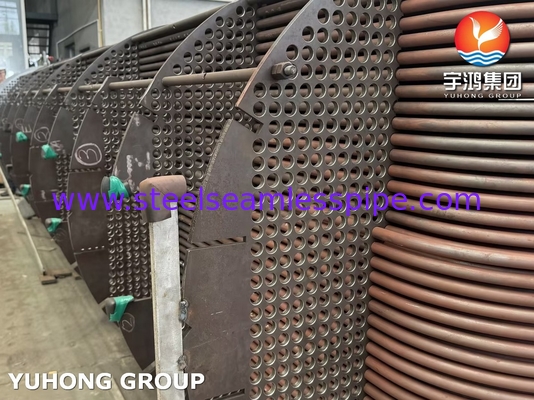

U tüp kümesi: Önerilen ve yeni yaygın kullanılan tüp kümesi U tüp düzenidir.Bu paket etkileyici özellikleri iki mühürlü odaya bölünmüş bir tüp kabuğu kapağında kabuğun aynı tarafındaki giriş ve çıkış noktalarıdır.U şeklinde üretilen tüpler, giriş odasından çıkıp kabukun karşı ucuna gider ve çıkış odasına karşı yönde döner.Bu tip düzen, paket tipik olarak modüler birim olarak kaydırıldığı için bakım için sökülmesi daha kolaydır.U tipi boru kümesi de yüksek sıcaklık farklılıklarına uygun, çoğu termal genişlemeyi hafifletir ve kasılma gerilimlerini azaltır.
Bir paket.
Uygulamalar:
Kimyasal Üretim
Petrol Endüstrisi
Enerji Gücü
Farmasötik
