Petrol Rafinasyonu İçin Özel Tüplü Isı Değiştiricisi

Genel bakış

Bir tüpsel ısı değiştiricisi, iki sıvı arasındaki verimli ısı aktarımı için çeşitli endüstrilerde yaygın olarak kullanılan bir ısı değiştiricisidir.Bir sıvı tüplerin içinde akıyor, diğer sıvı ise tüplerin dışında akıyor.Bu tasarım, iki sıvı arasında ısı alışverişinin etkili bir yolu haline getiren büyük bir ısı aktarımı yüzeyine izin verir.

Tüplü ısı değiştiriciler, kabuk ve boru ısı değiştiricileri, çift boru ısı değiştiricileri ve çok boru ısı değiştiricileri gibi farklı yapılandırmalarda bulunur.Yüksek sıcaklıklar ve basınçlar dahil olan uygulamalarda kullanılırlar, örneğin kimyasal işleme, güç üretimi ve HVAC sistemlerinde.

Tüplü ısı değiştiricilerinin türleri:

• Sabit boru plaka ısı değiştiricisi

Bu tür bir ısı değiştiricinin entegre bir boru plağı ve kabuğu vardır.Termal genişlemenin neden olduğu sorunları telafi etmek için kabuk üzerindeki uygun bir konumda bir telafi halka (veya genişleme eklemesi) eklenebilirBu tür bir ısı değiştiricisinin basit bir yapısı ve nispeten düşük bir fiyatı vardır, ancak temizleme ve bakım nispeten zordur, bu da ölçeklenmeye eğilimli olmayan sıvılar için uygundur.

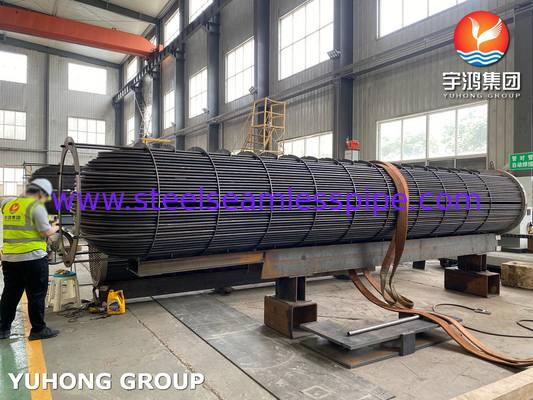

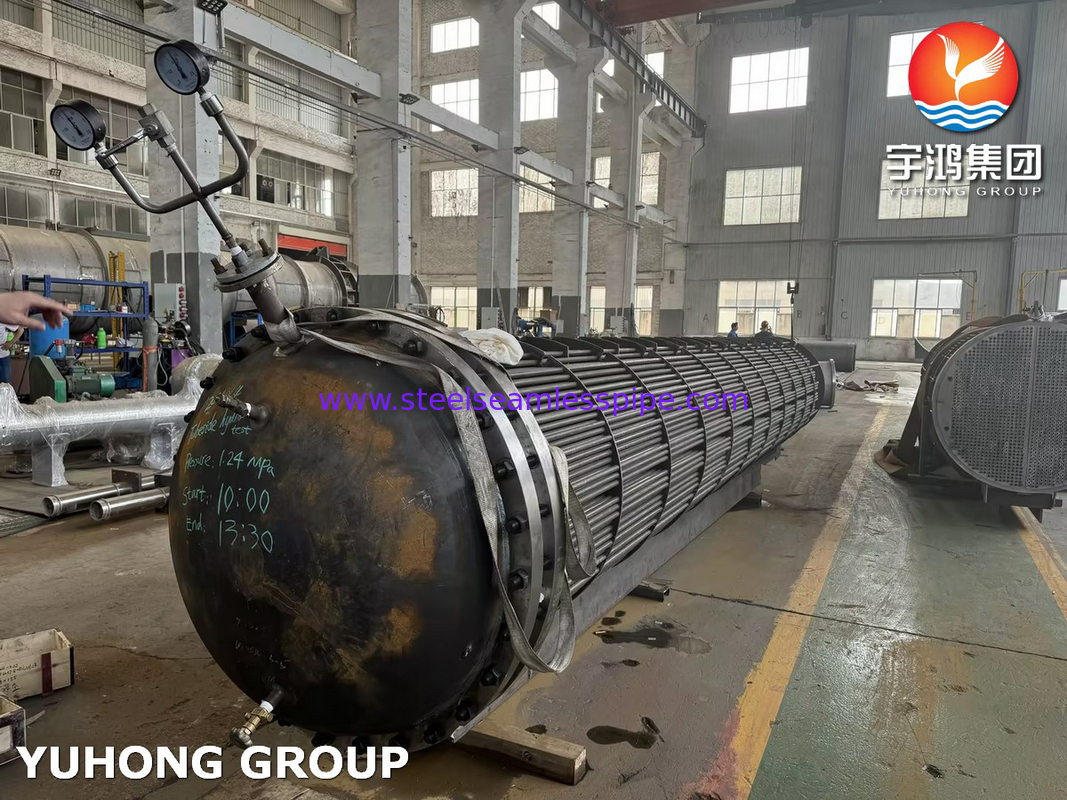

• U şeklindeki boru ısı değiştiricisi

Her tüp U şeklindedir ve sıvının giriş ve çıkışı her iki tarafta da bulunur.Her borunun termal genişleme problemini çözmek için serbestçe genişlemesine ve daralmasına izin verirBu tür bir ısı değiştiricisi basit bir yapıya, hafif bir ağırlığa sahiptir ve yüksek sıcaklık ve yüksek basınçlı ortamlar için uygundur.Tüp tarafının temizlenmesi nispeten zordur ve kolayca ölçeklenmeyen sıvıların kullanılmasını gerektirir..

• Yüzen başlı ısı değiştiricisi

Bu tür tüpsel ısı değiştiricilerinin her iki ucunda da tüp plakaları vardır ve bir ucunun kabuğa bağlanmadığı, bu da yüzen baş olarak adlandırılır.bant ve yüzen baş, sıcaklık farkından kaynaklanan gerginliğe karşı koymak için eksenel yönde serbestçe genişleyebilir ve darlaşabilirBu tür bir ısı değiştiricinin karmaşık bir yapısı vardır, ancak temizlenmesi ve bakımı nispeten kolaydır ve çok çeşitli uygulama alanlarında kullanılabilir.Küçük yüzen başlarda iç sızıntılar olabilir., sonuçta daha yüksek fiyatlar.

Tüplü ısı değiştiricilerin avantajları:

• Düşük bakım maliyeti
• Yüksek çalışma basıncı
• Yüksek çalışma sıcaklığı
• Parçacık veya lif ürünlerinin işlenmesi
• Basit inceleme ve sökme
• Aseptik süreçlerde yüksek güvenlik
• Büyütmek kolay

Tüplü ısı değiştiricisi (Sabit boru plaka ısı değiştiricisi) İç bileşim

Adından da anlaşılacağı gibi, sabit boru plaka ısı değiştiricisinin her iki ucundaki boru plakaları ve kabukları kaynakla bağlanır ve sabitlenir.Tüp plakalarının her iki ucunda sabitlenmesi nedeniyle, kabuk tarafı mekanik olarak temizlenemez ve stres hasarını önlemek için büyük sıcaklık farklılıkları olan durumlarda kullanılamaz.Bu tür bir ısı değiştiricinin yaygın olarak kullanılmasını engelleyemez., sonunda basit üretim, iyi ekonomi ve mükemmel ilk performans nedeniyle.

Uygulama:

• HVAC Sistemleri: Isı değiştiriciler ısıtma, havalandırma ve klima sistemlerinin ayrılmaz bir parçasıdır.Hava ve bir sıvı (su veya soğutucu gibi) arasında ısıyı iç mekanları ısıtmaya veya soğutmaya aktarırlar.
• Endüstriyel Süreçler: Birçok endüstriyel işlem, hassas sıcaklık kontrolü gerektirir.gıda işleme, ve ilaç üretimi.
• Soğutma ve Soğutma: Isı değiştiriciler, soğutma döngüsünde kritik bir rol oynar, bu sayede soğutma maddesinden dış çevreye ısı aktarırlar ve böylece iç alanı soğuturlar.
• Yenilenebilir Enerji:Isı değiştiricileri, güneş termal koleksiyonları ve jeotermal enerji santralleri gibi yenilenebilir enerji sistemlerinde, yenilenebilir kaynaklardan su veya hava gibi kullanılabilir ortamlara ısı aktarmak için kullanılır..
• Otomotiv: Araçlarda, soğutma sistemlerinde, soğutma sıvısından radyatörler aracılığıyla havaya ısı aktararak motor sıcaklığını düzenlemek için ısı değiştiricileri kullanılır.
• Atık ısı geri kazanımı: Isı değiştiriciler endüstriyel süreçlerden veya egzoz gazlarından atık ısı toplayabilir ve yeniden kullanabilir, böylece enerji verimliliğini artırabilir ve işletme maliyetlerini azaltabilir.
• Ev Aletleri: İstenen sıcaklıkları korumak için ısı aktarımını kolaylaştıran buzdolapları, klimalar ve su ısıtıcıları gibi ev aletlerinde bulunurlar.
• Isı Pompaları: Bu cihazlar, konut ve ticari binalarda ısıtma veya soğutma amacıyla iç ve dış ortamlar arasında ısı aktarmak için ısı değiştiricileri kullanır.
