Tüp Düğmesi Isı Değiştiricisi Kondansör

Isı değiştiricisi ekipmanları için boru kümeleri sıvıdan sıvıya veya buhardan sıvıya uygulamalar için inşa edilebilir.Paketler endüstriyel süreçler ve ticari su ısıtma veya soğutma da dahil olmak üzere uygulamalar için kullanılabilir.

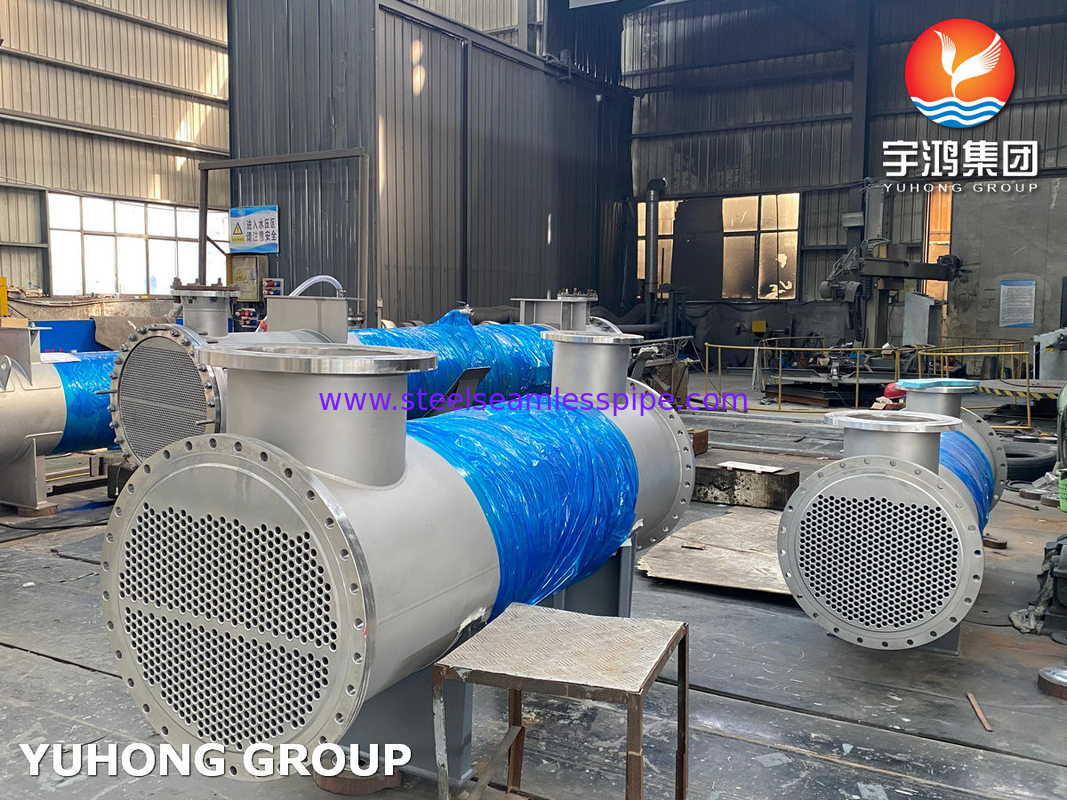

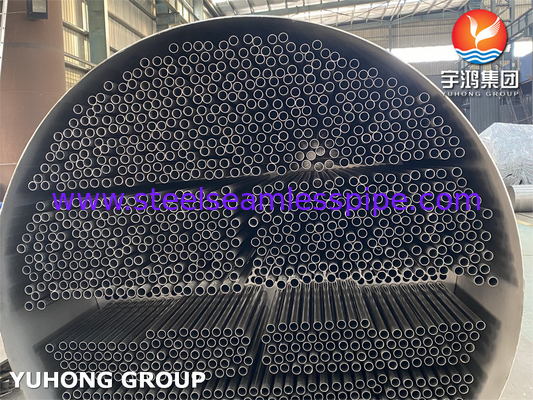

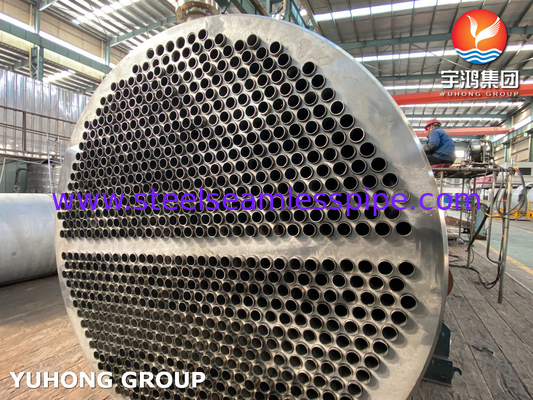

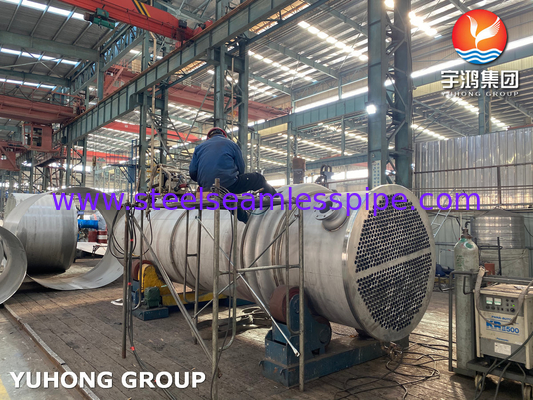

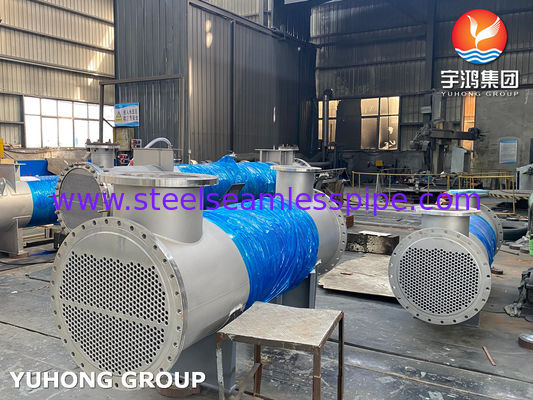

Tüp bantlı ısı değiştiricisi, ısı değiştiricisi tankı aracılığıyla farklı sıcaklıklarda iki sıvıyı ısı değiştirmek için üreten tipik bir ısı değiştirme cihazıdır.Bir sıvı soğutulabilir ve diğer sıvı gerekli sıcaklığı karşılamak için ısıtılabilirTüp kümesi, radyasyon çekirdeği olarak yoğun bir şekilde paketlenmiş, dışarıda basınçlı kap çelik levhasından yapılan tüplü bir tank kabuğu ile monte edilmiş birçok boru grubu topladı.Tüp havuzunda sıcak sıvı veya gaz dolaşırken, boruların büyük birleşik yüzey alanı, sıcaklığı tank kabuğu suyuna aktarmak ve borulardaki sıvıları soğutmak için verimli ısı değişimi performansları getirecektir.

İki farklı tüp kümesi vardır: Düz tüpler ve U tüpler. Özel gereksinim ve uygulamaya bağlı olarak, aşağıdaki tüp malzemesi seçenekleri vardır:

Karbon çelik boru: ASTM A179/ASME SA179/179M, ASTM A192

Alaşımlı çelik borular: ASTM A213 T5, T9, T11, T22, T91

Bakır borular: ASTM B111 C44300, C70600, C71500

Uygulamalar:

Kimyasal Üretim


Petrol Endüstrisi


Enerji Gücü


Farmasötik

Düz Tube Bundle VS U Tube Bundle

Düz boru kümesi: İlk ve daha önce yaygın olarak kullanılan boru kümesi düz boru ile yapılandırılmıştır.Sıcak sıvı, tank kabuğunun bir ucundan diğer ucuna doğru düz bir çizgide paketten pompalandırılır.Bu tür verimli, ancak temizlik veya bakım yapmak için paket çıkarmak için tankı açmak için daha fazla çaba gerektirir. düz boru paket U boru paketinden daha düşük kurulum maliyetine sahiptir..

U tüp kümesi: Önerilen ve yeni yaygın kullanılan tüp kümesi U tüp düzenidir.Bu paket etkileyici özellikleri iki mühürlü odaya bölünmüş bir tüp kabuğu kapağı üzerinde kabuğun aynı tarafında giriş ve çıkış noktalarıU şeklinde üretilen tüpler, giriş odasından çıkıp kabukun karşı ucuna gider ve çıkış odasına karşı yönde döner.Bu tip düzen, paket tipik olarak modüler birim olarak kaydırıldığı için bakım için sökülmesi daha kolaydır.U tipi boru kümesi, yüksek sıcaklık farklılıklarıyla da iyi uyumludur, çoğu termal genişlemeyi hafifletir ve kümedeki kasılma gerginliklerini azaltır.
