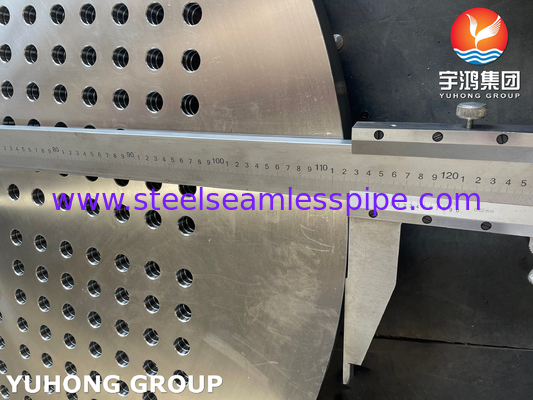

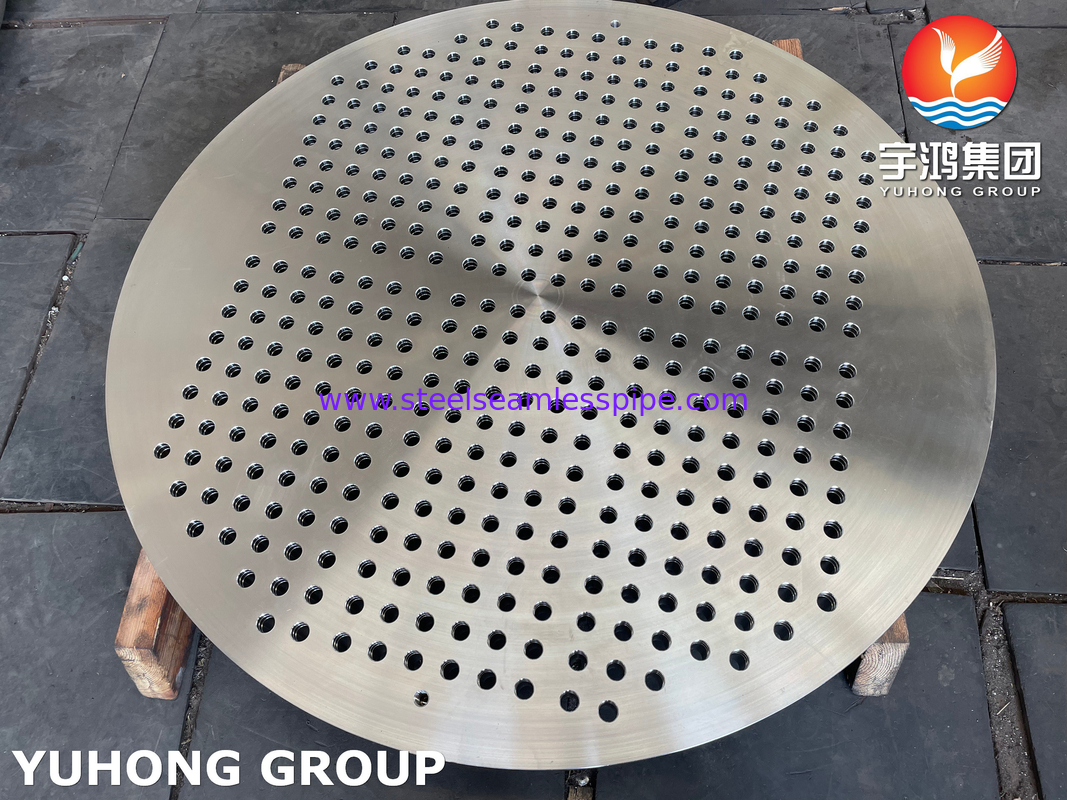

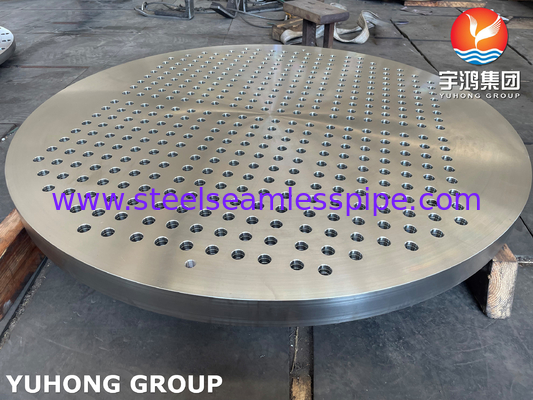

ASTM A182 F316L / 1.4404 Paslanmaz çelik boru plağı ısı değiştiricisi boru plağı

ASTM A182 F316L / UNS S31603 / 1.4404Isı Değiştiricisi için paslanmaz çelik boru levhası

Boru plağı olarak da bilinen boru plağı, bir ısı değiştiricinin kabuk tarafını ve boru tarafını ayıran bir parça.Bu ısı değiştiricisi tüpleri için bir destek olarak hizmet ve iki sıvı akışları arasında bir sızıntı geçirmez bariyer sağlar.

Tüpler tipik olarak yerleştirilir ve daha sonra güvenli ve sızıntısız bir bağlantı sağlamak için tüp levhasındaki açıklara genişletilir.Bu genişleme borular ve boru levhası arasında güçlü bir mekanik bağ yaratır, iki sıvı akışı arasında verimli bir ısı transferi sağlar.

Tüp levhaları genellikle karbon çelik, paslanmaz çelik veya diğer korozyona dayanıklı alaşımlar gibi malzemelerden yapılır.Sıcaklık değiştiricisinin özel gereksinimlerine ve işlenmekte olan sıvıların özelliklerine bağlı olarak.

316L paslanmaz çelik eşdeğer sınıfı

Endüstriyel süreç uygulamalarında kullanılan en yaygın ısı değiştiricilerinden biri “Shell & Tube Heat Exchanger” dır.
Çeşitli şekillerde ve boyutlarda mevcutturlar ve 150 yılı aşkın bir süredir endüstride kullanılmaktadırlar.
Alt tasarım türleri: Sabit, U-tüp ve Yüzen tüp levhası. Hepsinin varyasyonları tip olarak işaretlenir. E, F, G, H, J, K veya X.
Ana uygulamalar, yüksek basınç/sıcaklıkların önemli hususlar olduğu yerlerdir.
Her bir ucunda bir boru levhası ile mühürlenmiş bir boru kümesi bulunan dış kabuğu (bu, kanatlı, düz vb olarak yapılandırılabilir)
Kabuk ve boru ısı değiştiricileri düşük maliyetlerle büyük miktarlarda ısı aktarma yeteneğine sahiptir.hem tasarım basitliği hem de etkinliğe bağlıdır, sıvı hacmi ve önemli bir şekilde zemin alanı.

Sıcaklık değiştiricisi boru tabakalarının yapımı ve bakımı için önemli faktörler

1. Tüpten tüp levhası eklemi: Tüp ve tüp levhası arasındaki eklem sızıntı önlemek ve uzun süreli performans sağlamak için kritik önem taşımaktadır.ya da genişleyen tüp ve tüp levhası arasında güçlü ve güvenilir bir mühür oluşturmak için kullanılır.

2. Tüp Yaprakları Korozyon Koruması: Tüp yaprakları genellikle özellikle kimyasal işleme ve petrol rafinerliği gibi endüstrilerde koroziv ortamlara maruz kalır.Kaplamalar gibi korozyon koruma önlemleri, kaplama veya korozyona dayanıklı malzemelerin kullanımı boru tabakalarının uzun ömürlülüğünü artırmak için kullanılır.

3. Tüp düzenleri ve sıçrama: Tüp levhasındaki tüplerin düzenleri ve sıçramaları, ısı değiştiricinin ısı transferi özelliklerini belirlemede önemli bir rol oynar.Mühendisler sıvı akışının dağılımı gibi faktörleri dikkatle değerlendirirler, kirlenme eğilimleri ve boru tabakası içindeki boru düzenini tasarlarken temizlik erişilebilirliği.

4. Tüp levhası genişleme tasarımı:Tüplerin tüp levhasına doğru genişlemesi, tüp levhası malzemesi ile tüpler arasındaki farklı termal genişlemeyi sağlayarak güvenli bir eklemin korunması için çok önemlidirStres korozyon çatlak veya boru eklem başarısızlığı gibi sorunları önlemek için genişleme tasarımına özel bir dikkat verilir.

5. Tüp levhasının muayenesi ve bakımı: Tüp levhasının periyodik muayenesi ve bakımı, ısı değiştiricinin kalıcı bütünlüğünü sağlamak için gereklidir.Örneğin ultrasonik test veya girdap akımı test, boru levhasındaki kusurları veya bozulmayı sökülmesi gerekmeden tespit etmek için kullanılabilir.

Uygulama

Gemicilik endüstrisi,

Petrokimya ve Gaz endüstrisi,

Enerji endüstrisi,

Valf endüstrisi,

Genel borular, projeleri bağlayan borular vb.
