Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | ÇIN |
| Marka adı: | YUHONG |
| Sertifika: | ISO9001-2008, API 5L, API 5CT |
| Model numarası: | GOST9941-81 |
| Min sipariş miktarı: | 500KG |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | KONTRPLAK KUTU,PAKET,DOKUMA ÇANTA |
| Teslim süresi: | miktar bağlıdır |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | ayda 100 ton |
| Spesifikasyon: | BS6323 PART 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | Sınıf: | 12X18H12T |
|---|---|---|---|
| OD: | 3/4" (19,05), 1"(25,4) , 1-1/4"(31,75), 1-1/2"(38,1), 2" (50,8), 2-1/2" | Türü: | 1KM, GKM, NKM, NZF |
| Takvim: | BWG10, 12, 14, 16, 18, 20, 22, 25 | Malzeme: | Karbon çelik |
| Vurgulamak: | Kazan tüpünde performans,Düşük karbonlu çelik kazan tüpü,ERW1 Kazan tüpü |
||

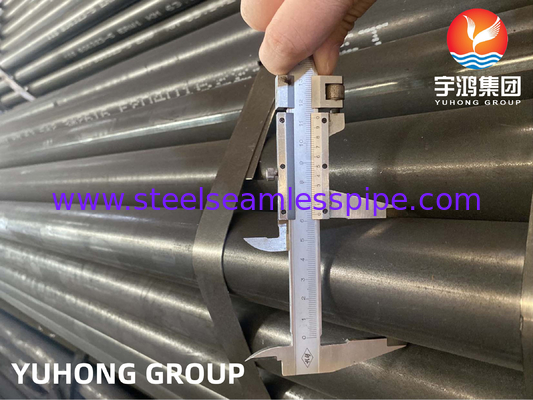

BS 6323-5 ERW1 KM Kazan tüpü
BS 6323-5 ERW1 KM Boiler Tube, kazan uygulamalarında kullanılan elektrik direnci kaynaklı (ERW) karbon çelik borular için İngiliz Standart özelliğidir.ERW1 sınıfı, tüpün düşük karbonlu çelik malzemesinden üretildiğini gösterir., KM işareti ise tüpün yüksek sıcaklık ve basınçlı kazan sistemleri için uygun olduğunu gösterir.,endüstriyel kazan uygulamalarında güvenli ve güvenilir performansını sağlamak için kazan borusunun test edilmesi.
Çelik sınıfı ve kimyasal bileşim:
| Tasarım ulus |
Kimyasal Kompozisyonlar (Ladle analizi) | Mekanik özellikler | |||||||||||||
| C | Evet. | M | P | S | KM (saldırılmış olarak) | GMK ve GZF (yarıtılmış) | NKM ve NZF (normalleştirildi) | ||||||||
| En fazla. | En fazla. | En fazla. | En fazla. | En fazla. | Geri dönüş Min. |
Rm Min. |
A dakikası |
A Min. |
Geri dönüş Min. |
Rm Min. |
A Min. |
Geri dönüş Min. |
Rm Min. |
A Min. |
|
| D/a≤ 20 |
D/a> 20 |
||||||||||||||
| % | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
| ERW 1 | 0.13 | _ _ | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | _ _ | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | _ _ | _ _ | 340 | 490 | 20 |
| Çapraz | Dayanıklılık | |||
| 1 | 2 | 3 | ||
| Tamamdır. | Ek olarak | KM durumu D/a | GKM, GZF,NKM, NZF koşulları 20 |
|
| ≤40 GKM,GZF, | ||||
| NKM, NZF durumu≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | ± 0,75% dış | Dış çapının ±1%'i | Dış çapının ±1,5%'i | |
| çapı |
||||
| Sıcaklık Değiştiricileri ve Kondensatörleri ve Kazanlar için Tüp Boyutları | |||||||||||
| Dış çapı | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Duvar kalınlığı mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | inç | Ağırlık kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Tüp şekli:Düz & U bükme & Fined & sarmal | |||||||||||
| Paslanmaz çelik tüp:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
|
Karbon ve alaşımlı çelik borusu:A/SA178, A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214, SA423 |
|||||||||||
Uygulama
Offshore petrol sondaj şirketleri
Elektrik üretimi
Petrokimya
Gaz İşleme
Özel Kimyasallar
İlaçlar
İlaç Ekipmanı
Kimyasal ekipman
Deniz suyu ekipmanları
Isı Değiştiricileri
Kondansörler
Morluk ve Kağıt Sanayi
