ASTM A269 TP316L Petrol ve gaz endüstrisi için austenitik paslanmaz çelik dikişsiz sarmal boru

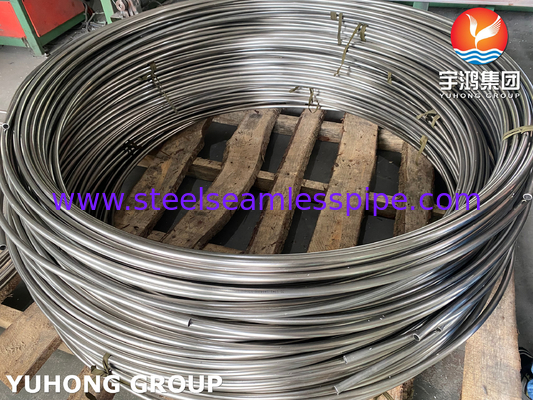

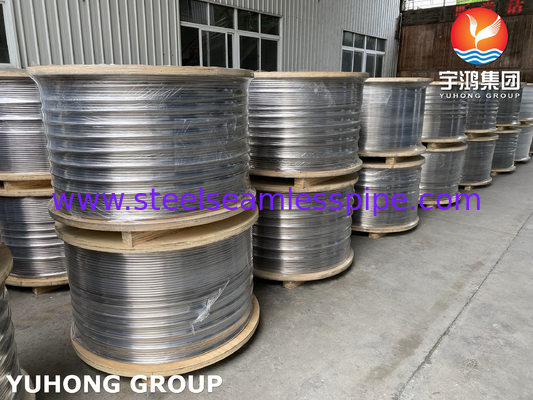

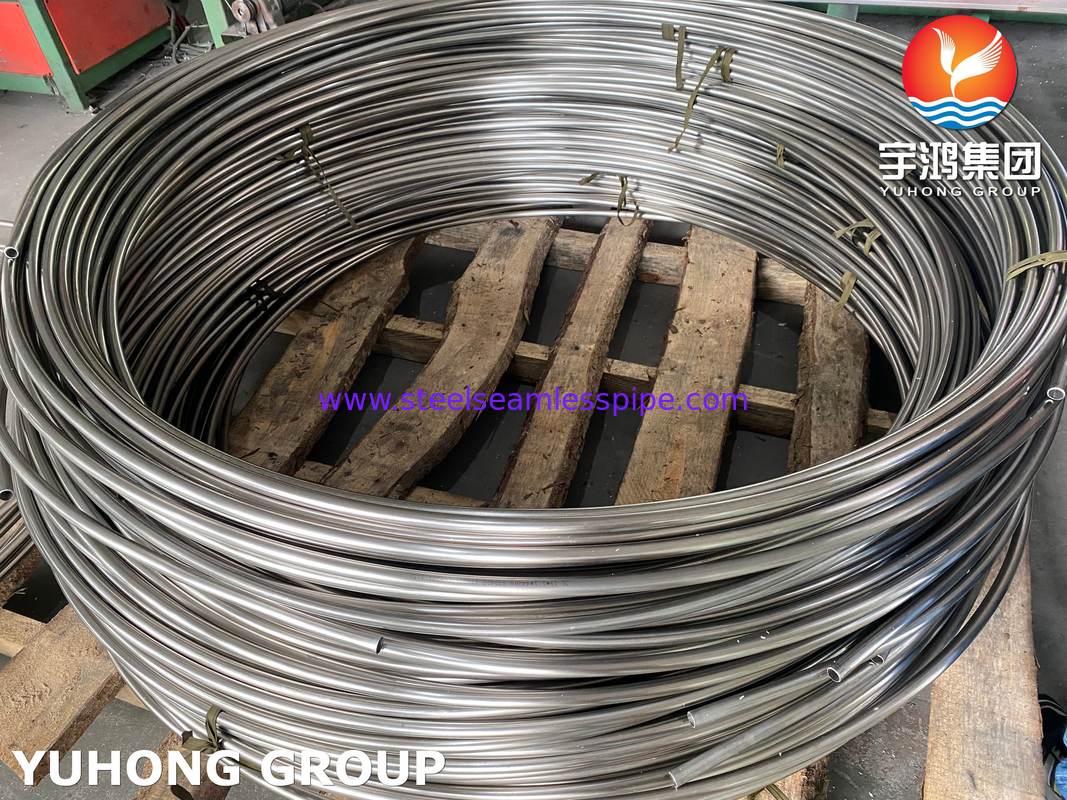

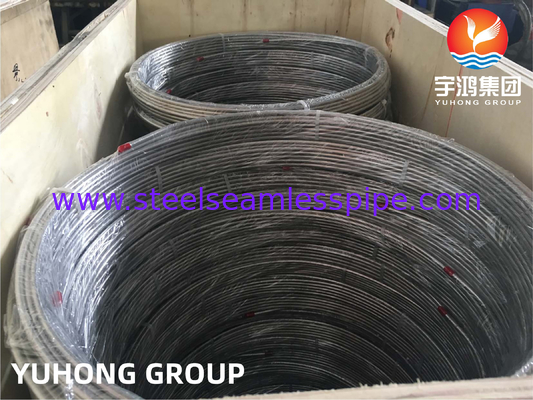

Çemberde sarmal borularPetrol ve gazEndüstri, büyük boyutlu bir makara üzerinde uzun bir metal tüp yarasıdır.YUHONGStainless-Steel sarmal boru çok yönlü ve çoklu petrol ve gaz operasyonları için çok uygundur.Çukur kesimi gibi., uyarma ve kum kontrol işlemleri.
ASTM A269 TP316L Austenitik paslanmaz çelik dikişsiz sarmal tüp mekanik testi
Yanma testi (Diksiz tüpler)
Bitmiş dikişsiz tüplerin her bir parti için bir numune, genişletilebilirliği değerlendirmek için bir tüpün bir ucundan alınır.
Test için parti tanımı
Kesmeden önce aynı nominal boyutta, duvar kalınlığında ve ısı sayısında borular.
Toplu fırın ısı işleme için: aynı boyut, ısı sayısı ve fırın yükü.
Sürekli fırın veya doğrudan söndürme için: aynı boyut, ısı sayısı ve işleme koşulları.
Sertlik testi
Brinell veya Rockwell sertlik testleri için parti başına iki numune (flaming test ile aynı parti tanımı).
Çeşitli ısı işlemleri
Birden fazla ısı kullanıldığında, her bir ısı için ayrı ayrı yanma ve sertlik testleri yapılmalıdır.
Ters düzleştirme testi (Saldırılmış borular - referans için)
Bitmiş kaynaklı boruların 1500 ft (460 m) başına bir numune; sarmal 1500 ft'ü aştıysa her iki ucundan örnekler alınır.
Sıcaklık ile işlenmiş parti başına maksimum tüpler
| Tüp Boyutu |
Maksimum parti boyutu |
| OD ≥ 2" (50 mm) & WT ≥ 0.200" (5.08 mm) |
≤ 50 tüp |
| 1" (25 mm) < OD < 2" (50 mm) veya OD > 1" ve WT < 0,200" |
≤ 75 tüp |
| OD ≤ 1" (25 mm) |
≤ 125 tüp |
ASTM A269 TP316L Austenitik paslanmaz çelik dikişsiz sarmal tüp boyutu tablet
| Dış çapı |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| Duvar kalınlığı (mm) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| mm |
inç |
Ağırlık (kg/m) |
| 6.35 |
1/4 |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
1/2 |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
1 1/4 |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
2 1/2 |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 1/2 |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
4 1/2 |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
ASTM A269 TP316L Austenitik paslanmaz çelik dikişsiz sarmal boru Referanslı belgeler
| Kategoriler |
Standart Kod |
Standart Ad |
| ASTM Standartları |
A262 |
Austenitik paslanmaz çeliklerde granüler arası saldırıya karşı duyarlılığı tespit etmek için uygulamalar |
| |
A480/A480M |
Yassı - yontulmuş paslanmaz ve ısıya dayanıklı çelik levha, levha ve bant için genel gereksinimler için spesifikasyon |
| |
A632 |
Genel hizmet için dikişsiz ve kaynaklı austenitik paslanmaz çelik boruları (küçük çaplı) için spesifikasyon |
| |
A1016/A1016M |
Ferritik alaşımlı çelik, austenitik alaşımlı çelik ve paslanmaz çelik borular için genel gereksinimler için spesifikasyon |
| |
E527 |
Tek bir numaralama sisteminde (UNS) metaller ve alaşımların numaralandırılması için uygulama |
| ASME boru kodu |
ASME B31.3 |
Süreç borulama |
| Diğer Standartlar |
SAE J1086 |
Metaller ve alaşımların numaralandırılması için uygulama |

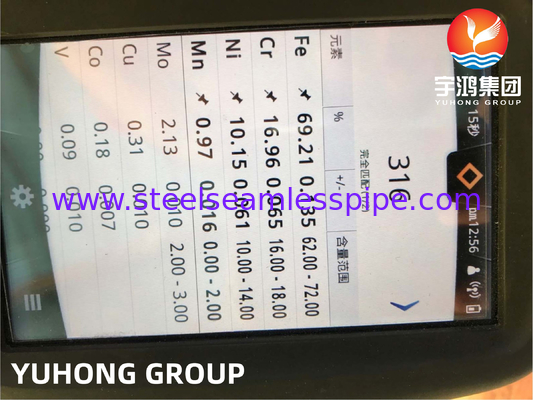

ASTM A269 TP316L Austenitik paslanmaz çelik dikişsiz sarmal tüp Kimyasal bileşim
|
Malzeme
|
ASTM A269 Kimyasal Kompozisyon % Max
|
|
C
|
M
|
P
|
S
|
Evet.
|
Kr
|
Ni
|
Mo.
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
ASTM A269 TP316L Austenitik paslanmaz çelik dikişsiz sarmal tüpPetrol ve Gaz Endüstrisinde Uygulama
Keşif
Denizaltı boru hatları: Denizaltı boru hatlarında petrol ve gaz taşımak için kullanılır, deniz suyuna ve mikrobiyal korozyona direnir.
Kuyu başı ekipmanları: koroziv sıvılara ve yüksek basınca dayanabilen manifold gibi kuyu başı bileşenlerinde uygulanır.
İşleme
Ayrımlama Aletleri: Karmaşık ortam korozyona dayanıklı üç fazlı ayırıcıların iç parçaları için.
Sülfürden arındırma/karburdan arındırma ekipmanları:yeniden kazan makineleriveKondansörlerilgili kulelerin, koroziv ortamlarda performanslarını korumak.
Depolama
Tank boru hatları:tankGirme/çıkma ve izleme boru hatları, petrol ve gaz içindeki kirliliklerden kaynaklanan korozyonu önler.
