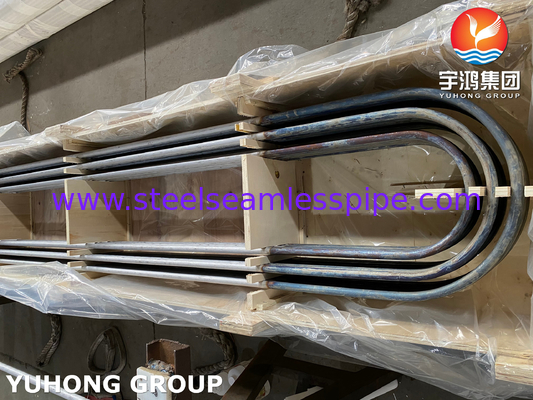

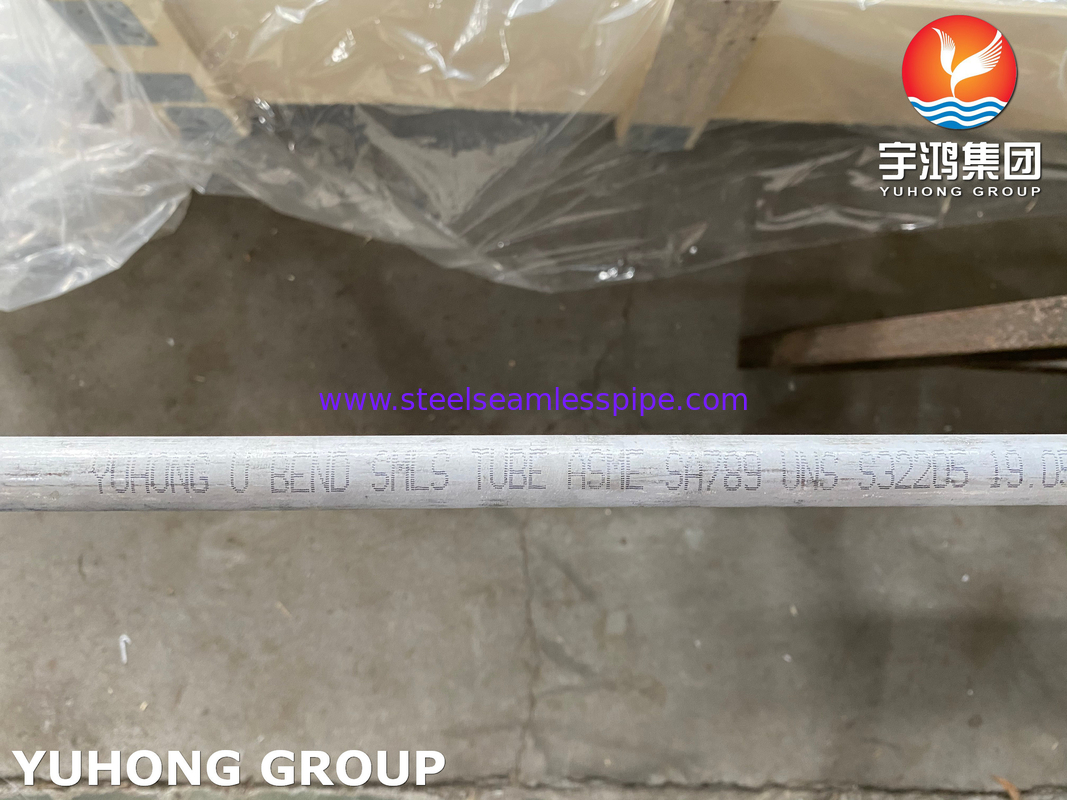

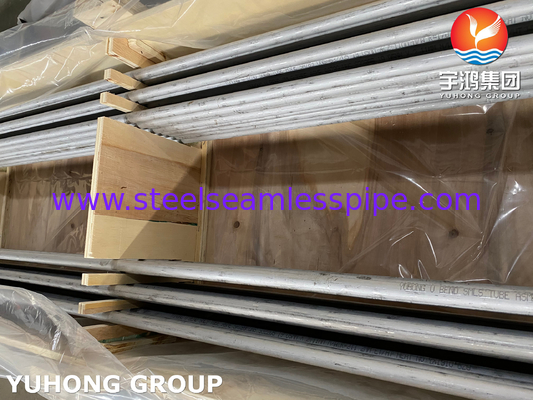

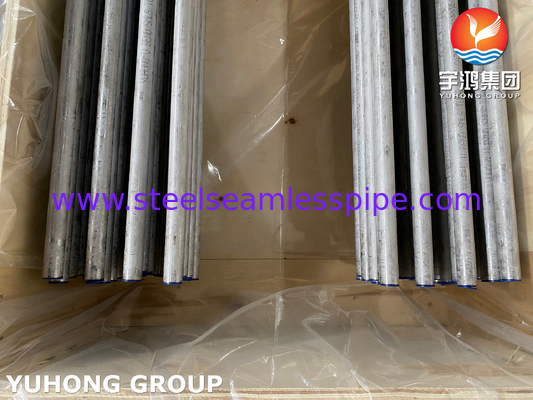

Çifte paslanmaz çelik dikişsiz ısı değiştiricisi tüpü ASTM A789 / ASME SA790 S32205
ASTM A789/ ASME SA 789 S32205 2205 çift katlı paslanmaz çelik dikişsiz ısı değiştiricisi tüpü,% 22 krom,% 3 molibden,% 5-6 nikel ve azot içeren çift katlı paslanmaz çeliktir.Yüksek dayanıklılığa ve mükemmel darbe dayanıklılığına ek olarakS32205, S31803'e çok benzerdir. Fark, kimyasal bileşimde yatar. Genellikle S31803 yerine S32205 kullanırız.
2205dupleks paslanmaz çelik, bir tür azot doped dupleks paslanmaz çeliktir ( 2205 dupleks çelik olarak adlandırılır). 2205 dupleks çelik, %21 krom, %2,5 molibdenden oluşan bir dupleks paslanmaz çeliktir.ve 4Şu anda, Çin'de kaynaklı borular, dikişsiz borular, çelik plakalar, çubuklar, dövme malzemeleri ve şeritler de dahil olmak üzere çeşitli 2205 çift fazlı çelik ürünleri vardır.Erken dupleks paslanmaz çelik orta dayanıklılıklı tekdüze korozyona ve klor stres korozyon kırılmasına dayanırBu durumu iyileştirmek için, 2205 çift fazlı çeliklere azot eklendi.Sadece korozyon direnciyle değil aynı zamanda iyi kaynak performansına sahiptiYüksek dayanıklılığa, iyi darbe sertliğine ve iyi genel ve yerel stres korozyon direnciye sahiptir.
Çifte paslanmaz çelik ısı değiştiricisi tüpü ASTM A789 S32205Korozyona dayanıklılık:
1- Tekdüze korozyon: 2205 çift fazlı çeliklerin krom içeriği (22%), molibden içeriği (3%) ve azot içeriği (0,18%) nedeniyle,korozyon direnci özellikleri çoğu ortamda 316L ve 317L'den üstündür.
2Yerel korozyon direnci: Krom, molibden,ve azot 2205 çift fazlı çelik onu oksidleyici ve asidik çözeltilerde nokta korozyona ve çatlak korozyona karşı son derece dayanıklı yapar.
3Stres korozyon direnci: 2205 çift fazlı çelik iki fazlı mikro yapısı paslanmaz çeliklerin stres korozyon çatlama direncini artırmaya yardımcı olur.Austenitik paslanmaz çelik belirli bir sıcaklıkta klorür stres korozyona maruz kalabilirBu koşulları kontrol etmenin zorluğu nedeniyle, 304L, 316L ve 317L'nin bu konuda kullanımı sınırlıdır.
4Korrozyona dayanıklılık: 2205 çift fazlı çelik, yüksek dayanıklılığı ve korozyona dayanıklılığı nedeniyle yüksek korozyona dayanıklılığa sahiptir.İşleme ekipmanları koroziv ortamlara ve yükleme döngülerine duyarlıdır., ve 2205'in özellikleri bu tür uygulamalar için çok uygundur.
Çifte paslanmaz çelik ısı değiştiricisi tüpü ASTM A789 S32205 Uygulama alanı:
2205 çift fazlı çeliklerin uygulama alanları: nötr klorür ortamı, petrol rafinerliği endüstrisi, petrokimya ve kimyasal endüstrisi, kimyasal endüstrinin aktarım boru hatları,Petrol ve doğal gaz endüstrisi, morluk ve kağıt endüstrisi, gübre endüstrisi, üre endüstrisi, fosfat gübre endüstrisi, deniz suyu çevre, enerji ve çevre koruma endüstrisi, hafif endüstrisi ve gıda endüstrisi,Gıda ve ilaç endüstrisi için ekipman, yüksek dayanıklı yapısal parçalar, denizaltı boru hatları, duman gazının kükürtlenmesi, osmotik tuzsuzlama ve tuzsuzlama ekipmanları, sülfürik asit tesisleri, deniz mühendisliği bağlayıcıları vb.
ASTM A789 UNS S32205 Isı Değiştiricisi Tüp Eşdeğer Malzeme Sınıfı
| STANDARD |
WORKSTOFF NR. |
UNS |
| Alaşım 2205 boru |
1.4462 / 1.4462 |
S31803 / S32205 |
Mekanikl ASTM A789 UNS S32205 Isı Değiştiricisi Tüpünün Özellikleri
| yoğunluk |
Erime Noktası |
Üretim Gücü (0.2% Offset) |
Çekim Gücü |
Uzunluk |
| 7.8 g/cm3 |
1350 °C (2460 °F) |
Psi - 80000, MPa - 550 |
Psi - 116000, MPa - 800 |
% 15 |
ASTM A789 UNS S32205 Isı Değiştiricisi Tüpünün Kimyasal Tasarımı
| C |
N |
P |
Evet. |
M |
Mo. |
Fe |
Kr |
S |
Ni |
| 1.0 |
0.03 |
0.02 |
2.0 |
3.0 - 3.5 |
22.0 - 23.0 |
0.03 |
4.5 - 6.5 |
0.14 - 0.2 |
Balon |
ASTM A789 UNS S32205 Isı Değiştiricisi Tüpünün Fiziksel Özellikleri
| Alaşım |
UNS |
Özellikler. |
yoğunluk
kg/dm3 |
Elastiklik modülü (x106 psi) |
Ortalama Termal Genişleme katsayısı (IN./IN./°F x 10-6) |
Isı iletkenliği (BTU-in/ ft2-h-°F) |
| Çifte 2205 |
S32205 |
A789, A790 |
7.8 |
27.5 |
7.6 |
180 |
| S31803 çift katlı |
S31803 |
A789, A790 |
7.8 |
27.5 |
7.6 |
180 |
Sıcaklık Değiştiricisi Tüp ASTM A789 S32205 Uygulama:
Kimyasal işleme endüstrisinde basınç kapları, tanklar, boru hatları ve ısı değiştiricileri
Doğal gaz ve petrol işleme yönelik boru hatları, boru hatları ve ısı değiştiricileri
Kanalizasyon suyu yıkama sistemi
Morluk ve kağıt endüstrisi sindirici makineleri, beyazlatma ekipmanları ve stok işleme sistemleri
Kapsamlı dayanıklılık ve korozyon direnci gerektiren rotorlar, fanlar, şaftlar ve rulolar
Gemiler ve kamyonlar için kargo tankları
Gıda işleme ekipmanları
Biyolojik yakıt tesisi
