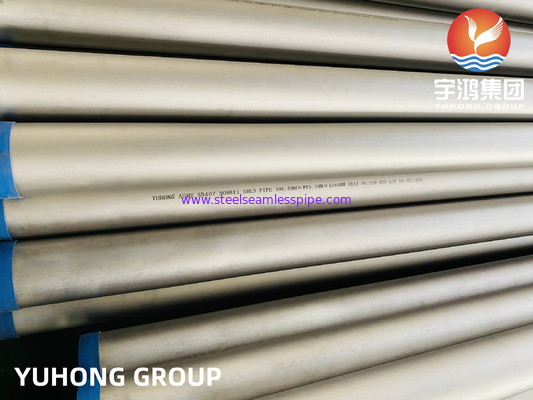

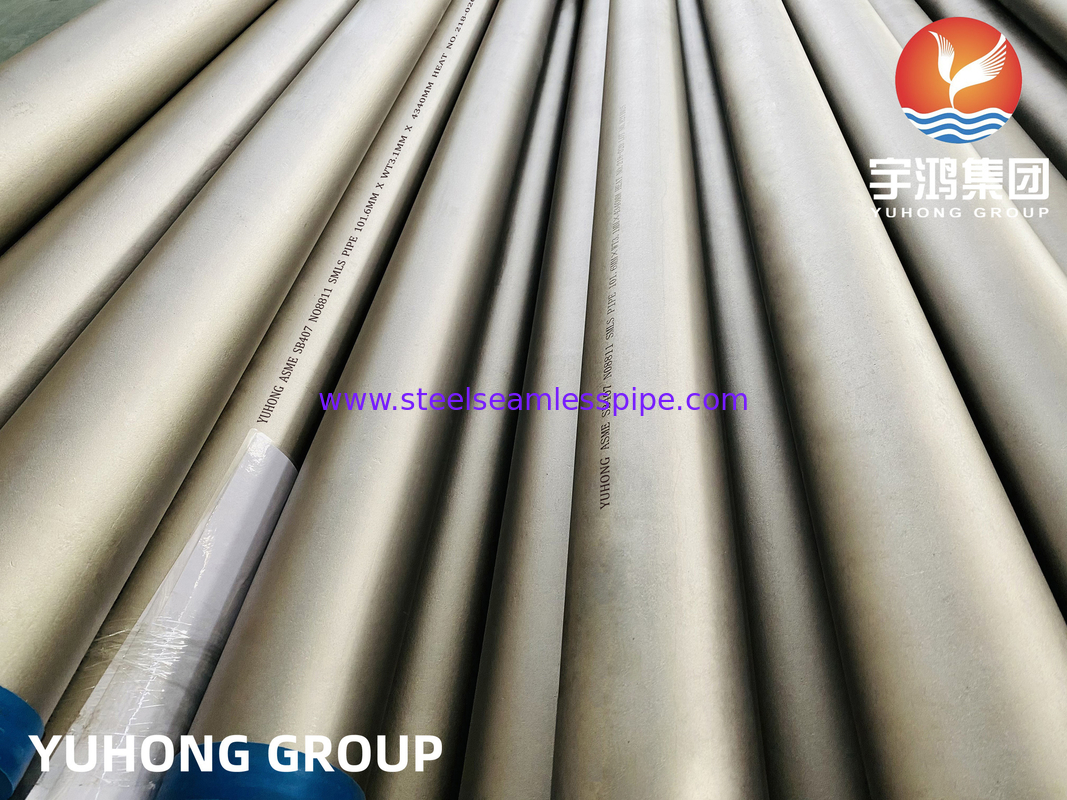

ASTM B407 Incoloy 800HT UNS N08811 Nikel alaşımı dikişsiz boru
ASTM B407 Incoloy 800HT UNS N08811 Dikişsiz boru
Ürün Genel Görünümü
Incoloy 800HT dikişsiz boru, yüksek sıcaklıklı nikel-demir-krom alaşım borusudur.UNS N08811ve tedarik edildi.ASTM B407gereksinimleri.
Geleneksel paslanmaz çelik boruların aksine,Incoloy 800HT, bir boru bileşeni, oksidasyona ve karbürleşme koşullarına dirençlerini korurken yüksek sıcaklığa uzun süre maruz kalmaya uygun kalması gerektiğinde öncelikle seçilir.Kontrol edilen karbon ve alüminyum artı titanyum içeriği, gerekli metallürjik durumla birlikte, sınıfın karakteristik yüksek sıcaklık davranışını verir.
Dikişsiz yapı, tasarım tarafından kaynaklı bir boyutlu dikiş gerekmediği süreç sistemleri için uygundur.Son hazırlık ve denetim proje gereksinimlerine göre belirlenebilir.
Ürün Kimliği
- Malzeme: Incoloy 800HT
- UNS: N08811
- Standart: ASTM B407
- Ürün biçimi: Dikişsiz boru
- Malzeme ailesi: Nikel-Demir-Krom Alaşımı
- Ticari isim: INCOLOY 800HT
ASTM B407 Incoloy 800HT boru özellikleri
| Ürün |
Spesifikasyon |
| Ürün |
Incoloy 800HT dikişsiz boru |
| Sınıf |
800HT alaşımı |
| UNS No. |
N08811 |
| Malzeme Standartı |
ASTM B407 |
| ASME Malzeme Spesifikasyonu |
ASME SB407 |
| Ürün biçimi |
Dikişsiz boru |
| Üretim Durumu |
Soğuk işlenmiş kızartılmış / sıcak bitirilmiş kızartılmış |
| Isı Tedavisi |
Sıvılandırılmış |
| Dış çapı |
Siparişe göre. |
| Duvar kalınlığı |
Siparişe göre. |
| Uzunluk |
Sabit Uzunluk / Rastgele Uzunluk / Özel |
| Son Hazırlık |
Basit / Beveled / Gerekli |
| Yüzey Durumu |
Üretim durumuna göre |
| Denetim |
Specifikasyon ve satın alma gereksinimlerine göre |
| Sertifikasyon |
Gerektiğinde MTC / EN 10204 3.1 |
Malzeme Kimliği: UNS N08811
UNS N08811Incoloy 800HT ile ilişkili malzeme adı.
Nikel-demir-krom ailesine ait olan alaşım, yüksek sıcaklıkta oksidasyon ve korozyon direnci için temel alaşım sistemini oluşturur.Kontrol edilen karbon ve alüminyum artı titanyum aralıkları, sınıfın yüksek sıcaklıklı mekanik davranışında önemlidir..
Mühendislik ve tedarik amaçları için, aynı malzeme için aşağıdaki isimlere rastlanabilir:
- Incoloy 800HT
- 800HT alaşımı
- UNS N08811
- 1.4959
Bir satın alma spesifikasyonu özel olarak gerektirdiğindeUNS N08811, malzeme sadece ürünü "Incoloy 800" olarak tanımlamak yerine, bu isimle sipariş edilmeli ve belgelendirilmelidir.
Kimyasal Kompozisyon
UNS N08811'in kimyasal bileşimi, ASTM B407 malzeme spesifikasyonu çerçevesinde kontrol edilir.
| Eleman |
ASTM B407 Tipik Gereksinimleri, ağırlık % |
| Nikel (Ni) |
30.0-35.0 |
| Krom (Cr) |
19.0-23.0 |
| Demir (Fe) |
39.5 dakika. |
| Karbon (C) |
0.06-0.10 |
| Alüminyum (Al) |
0.15-0.60 |
| Titanyum (Ti) |
0.15-0.60 |
| Alüminyum + Titan |
0.85-1.20 |
| Mangan (Mn) |
1.50 maksimum. |
| Silikon (Si) |
1.00 maksimum. |
| Bakır (Cu) |
0.75 maksimum. |
| Kükürt (S) |
0.015 maksimum. |
| Fosfor (P) |
0.045 maksimum. |
BuAl + Ti aralığı800HT'yi daha genel Alloy 800 sınıfından ayırt etmek için yararlı göstergelerden biridir.ASTM B407'nin geçerli baskısı ve satın alma özelliği, malzeme kabulü için nihai referans olarak kullanılmalıdır..
800HT neden yüksek sıcaklıklı borular için kullanılır?
Yüksek sıcaklıklı borular için malzeme seçimi sadece sıcaklığa dayanmaz. Uzun süre ısıya maruz kalmak bir malzemenin mekanik davranışını değiştirebilir.Özellikle bileşen sürekli olarak iç basınç veya dış yüklere maruz kaldığında.
Bu nedenle, hizmet aşağıdakilerin bir kombinasyonunu içerdiğinde, alaşım 800HT genellikle dikkate alınır:
- Yüksek çalışma sıcaklığı
- Uzun süreli maruz kalma
- Mekanik yükleme
- Oksitleyici atmosferler
- Karburasyon ortamları
- Sürünme ve gerginlik kırılma direnci için gereklilikler
N08811'in kontrollü bileşimi, bu tür hizmetler için uygun bir malzeme durumu sağlamak için tasarlanmıştır.
Gerçek izin verilen sıcaklık ve basınç her zaman uygulanabilir tasarım kodundan, malzeme verilerinden, işlem koşullarından ve mühendislik hesaplamalarından belirlenmelidir.
Incoloy 800HT vs 800H vs 800
Üç sınıf yakından ilişkilidir, ancak aynı malzemeler olarak ele alınmamalıdır.
| Sınıf |
UNS |
Tipik Seçim Düşüncesi |
| Alaşım 800 |
N08800 |
Genel yüksek sıcaklık hizmetleri |
| Alaşım 800H |
N08810 |
Sürünme ve gerginlik kırılma düşüncelerini içeren daha yüksek sıcaklık uygulamaları |
| 800HT alaşımı |
N08811 |
Yüksek sıcaklıklarda hizmet gerektiren daha kontrollü kimyasal ve metalürjik gereksinimler |
Eğer proje şartnamesiUNS N08811, N08800 veya N08810 kullanmak sadece alaşımların aynı aileye ait olduğu için kabul edilebilir olarak kabul edilmemelidir.
Dikişsiz boru üretimi
Üretim yolu gerekli boru boyutlarına ve besleme durumuna bağlıdır.
- Bilet Hazırlama
Üretim süreci uygun nikel-demir-krom alaşım malzemesi ile başlar.
- Sıcak çalışmak
Daha büyük boyutlar veya uygun üretim yolları için, malzeme gerekli boru geometrisini geliştirmek için sıcak işlenebilir.
- Soğuk Çalışma
Daha sık boyut kontrolü veya belirli ürün boyutları gerektiğinde soğuk işlem kullanılabilir.
- Gömmek
Uygulanabilir çalışma işleminden sonra, belirtilen metalürjik durumu belirlemek için ısı işlemi yapılır.
- Bitirme
Boru daha sonra gerekli dış çap, duvar kalınlığı, düzlük, uzunluk ve son hazırlık elde etmek için işlenir.
Tam üretim yolu, her boyut için tek bir üretim yöntemi uygulamak yerine, sipariş edilen boyutlara ve ASTM B407 tedarik gereksinimlerine göre seçilmelidir.
Boyut Kontrolü
Dikişsiz alaşımlı boru için, hem imalat hem de kurulum için boyut doğruluğu önemlidir.
Denetim aşağıdakileri içerebilir:
- Dış çapı
- Duvar kalınlığı
- Uzunluk
- Düzlük
- Son karelik
- Bevel boyutları
- Yüzey durumu
Proje siparişleri için boyut toleransları, alım siparişinde belirtilen geçerli spesifikasyon ve boyut standardına göre kontrol edilir.
Mekanik Özellikler
ASTM B407 UNS N08811 için tipik oda sıcaklığında minimum mekanik gereksinimler şunlardır:
| Mülkiyet |
En az |
| Çekim Gücü |
450 MPa |
| Üretim Gücü |
170 MPa |
| Uzunluk |
% 30 |
Bu değerler oda sıcaklığında mekanik gereksinimleri tanımlar. Yüksek sıcaklık tasarımında doğrudan izin verilen değerler olarak yorumlanmamalıdır.
Yüksek sıcaklıklı borular için, tasarım mühendisi ayrıca sürünme, stres kırılması, çalışma sıcaklığı, tasarım basıncı, hizmet süresi ve uygulanabilir inşaat kodunu dikkate almalıdır.
Taneler büyüklüğü ve metallurjik durum
800HT için, metallürjik durum malzeme özelliklerinin önemli bir parçasıdır.
Alaşım, uzun süreli yüksek sıcaklığa maruz kalmanın zaman bağlı deformasyonu bir tasarım düşüncesine dönüştürebileceği uygulamalara yöneliktir.Tahıl yapısı ve ısı işleme sadece üretim detayları değil· malzemenin amaçlanan hizmeti için uygunluğunun bir parçasıdır.
Bu, bir projeyi gerektirmesinin bir nedeni.ASTM B407 UNS N08811Sadece "Incoloy 800" ticari adı ile tanımlanmak yerine, tam malzeme özelliklerine göre satın alınmalıdır.
Yüzey ve Son Durumları
Incoloy 800HT dikişsiz boru, üretim gereksinimlerine göre farklı son koşullarıyla temin edilebilir.
Açık uç
İşleme, soket tipi hazırlama veya belirtilen yerlerde daha fazla imalat için uygundur.
Kırılgan uç
Boru, kıvırcık kaynak için hazırlandığında kullanılır.
Uzunluğa kesilmiş
Yapım veya spool üretimi için gerekli olduğunda sabit uzunluklu boru sağlanabilir.
Yüzey durumu, üretim rotasına ve sonlandırma gereksinimlerine bağlıdır. Ek yüzey işleme veya temizleme, belirli uygulamalar için tartışılabilir.
Başvurular
- Petrokimyasal İşleme
Incoloy 800HT, operasyon ortamının nikel-demir-krom alaşımı gerektirdiği petrokimya tesislerinde yüksek sıcaklıklı işlem boruları ve ekipman bağlantıları için düşünülebilir.
- Kimyasal İşleme
Malzeme, yüksek sıcaklığın oksidasyon veya karbürizasyon endişeleri ile birleştiği seçili kimyasal süreç ortamlarında kullanılır.
- Endüstriyel fırınlar
Fırına bağlı borular ve yüksek sıcaklıklı bileşenler, geleneksel paslanmaz çelik sınıflarından daha uzun süreli termal maruz kalmaya daha iyi dirençli malzemeler gerektirebilir.
- Sıcaklık işleme ekipmanları
Endüstriyel ısı işlem sistemlerinde sürekli yüksek sıcaklıklara maruz kalan bileşenler için 800HT seçilebilir.
- Elektrik üretimi
Alacaklı tasarım gereksinimlerine tabi olarak, alakalı yüksek sıcaklıklı borular ve güç üretimi ekipmanlarındaki süreç bileşenleri için alaşım belirlenebilir.
- Sıcaklık Değiştiricisi Sistemleri
Yüksek sıcaklık hizmetinin temel malzeme kaygısı olduğu yerlerde, seçilen ısı transferi ekipmanları ve ilgili borular için 800HT dikkate alınabilir.
Denetim ve Test
Denetim gereksinimleri ASTM B407, proje özellikleri ve alıcının denetim planına göre anlaşılabilir.
Kullanılabilir denetim öğeleri şunları içerebilir:
- Kimyasal bileşim doğrulama
- Çekim testi
- Güç testleri
- Uzunluk testleri
- Belirtildiği zaman sertlik testi
- Taneler ölçüsündeki inceleme
- Gerektiğinde hidrostatik test
- Belirtildiği zaman yıkıcı olmayan inceleme
- Boyut kontrolü
- Görsel denetim
- Yüzey incelemesi
- Gerektiğinde PMI
Proje siparişleri için, denetim gereksinimleri denetim ve test planına (ITP) dahil edilebilir.
Malzeme İzlenebilirliği
Kritik işlem ekipmanlarında kullanılan nikel alaşımı borular için izlenebilirlik önemlidir.
Tedarik edilen boru şu şekilde tanımlanabilir:
- Sıcaklık sayısı
- Malzeme sınıfı
- Boru boyutu
- miktarı
- Test sonuçları
- Uygulanabilirse ısı işlem kayıtları
- Mühendislik testi sertifikası
Sıcaklık sayısı, son denetim ve belgelendirme ile malzeme üretiminden itibaren korunabilir.
Malzeme Sertifikası
Belge paketi satın alma gereksinimlerine göre hazırlanabilir.
Tipik belgeler şunlardır:
- EN 10204 3.1 Malzeme Test Sertifikası
- Kimyasal analiz
- Mekanik test sonuçları
- Isı işleme bilgileri
- Boyut kontrol kayıtları
- Uygulanabilir olduğunda NDT raporları
- İhtiyaç duyulduğunda PMI raporu
- Belirtildiği takdirde üçüncü taraf denetim belgeleri
Özel belgeleri içeren siparişler için, gerekli sertifika seviyesi üretimden önce onaylanmalıdır.
İhracat için ambalaj
Incoloy 800HT dikişsiz borular boru boyutuna, uzunluğuna, yüzey durumuna ve nakliye yöntemine göre uluslararası nakliye için hazırlanır.
Tipik ihracat ambalajı şunları içerebilir:
- Plastik koruma
- Boru paketleme
- Çelik kayışlar
- Son koruma
- Ahşap destekler
- Gerektiğinde kontrplak kabuklar
- Denizcilik için uygun ihracat ambalajı
Uzun uzunluklu borular için, paketleme hareket ve yükleme ve nakliye sırasında potansiyel yüzey hasarını azaltmak için ayarlanabilir.
Sıkça Sorulan Sorular
- Incoloy 800HT dikişsiz borusu nedir?
Nikel-demir-krom alaşımından UNS N08811 üretilen ve normalde yüksek sıcaklık uygulamaları için ASTM B407 uyarınca sağlanan dikişsiz bir borudur.
- Incoloy 800HT'nin UNS numarası nedir?
UNS tanımı:N08811.
- Hangi standart Incoloy 800HT dikişsiz borusunu kapsar?
Ana malzeme özelliği:ASTM B407, ASME SB407 ile ASME malzeme spesifikasyonu gerekirse kullanılır.
- Incoloy 800HT ile Alloy 800HT aynı mı?
Incoloy 800HT ve Alloy 800HT, UNS N08811 için yaygın olarak kullanılan isimlerdir.
- ASTM B407 N08811 borusu dikişsiz olarak sağlanabilir mi?
Evet. ASTM B407, belirtilen nikel-demir-krom alaşım sınıfları için dikişsiz boru ve boru ürünlerini kapsar.
- 800HT ile 800HT'nin farkı nedir?
800HT'nin daha kontrollü karbon ve alüminyum artı titanyum gereksinimleri ve yüksek sıcaklıklı hizmet için tasarlanmış ek metallürjik gereksinimleri vardır.
- 800HT tüm yüksek sıcaklık uygulamaları için uygun mu?
Hayır. Malzemenin uygunluğu sıcaklığa, basınca, atmosfere, mekanik yüklemeye, kullanım süresine ve uygulanabilir tasarım koduna bağlıdır.Son malzeme seçimi öncesinde çalışma koşulları gözden geçirilmelidir..
- Incoloy 800HT dikişsiz boru özelleştirilebilir mi?
Evet, borunun dış çapı, duvar kalınlığı, uzunluğu, son hazırlığı, denetimi ve belgeleri proje gereksinimlerine göre belirlenebilir.
- Incoloy 800HT borusu için MTC sağlayabilir misiniz?
Satın alma şartnamesi tarafından gerekli olduğunda EN 10204 3.1 gibi malzeme sertifikasyonu sağlanabilir.
Ana Ürün Özellikleri
| Özellik |
Değer |
| Sınıf |
Incoloy 800HT |
| UNS numarası |
N08811 |
| Ürün |
Dikişsiz boru |
| Maddi Aile |
Nikel-Demir-Krom Alaşımı |
| Standart |
ASTM B407 |
| ASME |
SB407 |
| Tedarik Durumu |
Sıvılandırılmış |
| Üretim |
Soğuk işlenmiş / Sıcak bitirilmiş |
| Son |
Basit / Çekili |
| Uygulama |
Yüksek sıcaklıklı işlem boruları |
| Sertifikasyon |
EN 10204 3.1 / MTC |
| Denetim |
Proje Gereksinimlerine göre |
