ASTM A403 WP347H-S 90° Uzun Yarımsayılı Dirseği Butt Saldırma, Yüksek Sıcaklıklı Süreç Boruları için

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	PED 2014/68/EU, ASME, Third-Party Inspection
Model numarası:	A403 WP347H-S Dirsek

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 bilgisayar
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	Kontrplak kutular, ahşap kasalar veya ihracata uygun paketler
Teslim süresi:	miktarına bağlıdır
Ödeme koşulları:	T/T, L/C görüşte
Yetenek temini:	Ayda 5000 adet

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (350)

Paslanmaz Çelik Dikişsiz Boru (346)

Dubleks Paslanmaz Çelik Boru (137)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (172)

Fin Tüpü (750)

Isı eşanjörü (41)

Eşanjör Borusu (480)

Sıcaklık Değiştiricisi tüp kümesi (55)

Eşanjör Boru Sayfası (130)

ısı değiştiricisi baffle (39)

Klima (14)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (62)

Paslanmaz Çelik Dikişli Boru (135)

Nikel Alaşım Boru (275)

Nikel Alaşımlı Boru (110)

Bakır Alaşımlı Boru (258)

Alaşımlı Çelik Boru (224)

titanyum tüp (22)

Parlak Tavlı Boru (166)

Kazan Borusu (163)

çelik uydurma (881)

Çelik Flanş (683)

Diğerleri (412)

Kaplama parçaları (9)

Detaylı ürün tanımı

İnşaat Sınıfı:	WP347H-S Sorunsuz	Boyutsal Referans:	ASME B16.9
Stabilizasyon Elemanı:	Niyobyum / Kolumbiyum	Dirsek Yapılandırması:	90° Uzun Yarıçap
Rota Oluşturma:	Dövme / Kontrollü Şekillendirme	Maddi atama:	WP347H / UNS S34709
Bağlantı türü:	Butt Weld	Isıl İşlem:	Çözelti Isıl İşlem Görmüş
Vurgulamak:	Paslanmaz Çelik Dirsek 90 Derece , Dirsek Alın Kaynaklı Boru Bağlantı Elemanı , Galvanizli Paslanmaz Çelik Dirsek

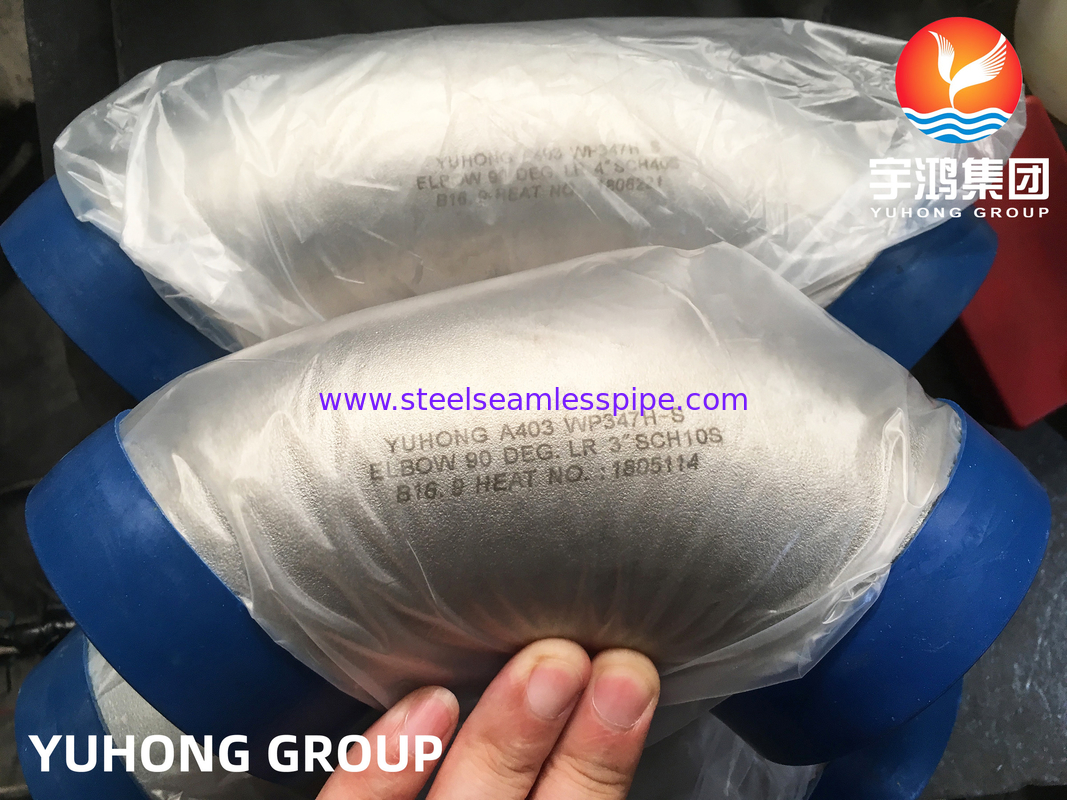

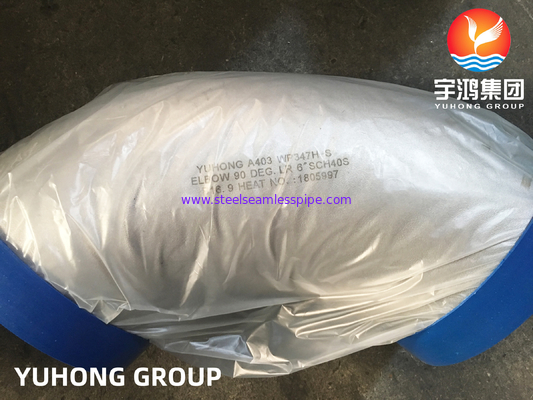

ASTM A403 WP347H-S 90° Uzun Yarıçap Dirseği.

Ürün Genel Görünümü

BuASTM A403 WP347H-S 90° uzun yarıçap dirseğiKavrulmuş austenitik paslanmaz çelikten yapılmış bir ipli kaynak parçasıdır.UNS S34709 / Tip 347H.

BuWP347H-SBelirleme, dikişsiz sınıfta üretilen bir WP-sınıflı testereyi tanımlar. Bu, ürünün, testere spesifikasyonunun,Yapım sınıfı ve boyut standardı açıkça tanımlanmalıdır.ASTM A403, basınçlı borulama uygulamaları için işlenmiş austenitik paslanmaz çelik bileşenleri kapsar.

90 ° uzun yarıçaplı konfigürasyon, kısa yarıçaplı dirseğe göre daha büyük bir merkez çizgisi yarıçapını korurken boru yönünü değiştirir.ASME B16.9Boyut gereksinimleri veya proje özel özellikleri.

Teknik özellikler

Ürün	Spesifikasyon
Ürün Adı	WP347H-S 90° Uzun Yarıçap Dirseği
Malzeme sınıfı	ASTM A403 WP347H
UNS	S34709
Paslanmaz çelik türü	347H Austenitik paslanmaz çelik
İnşaat sınıfı	S - Dikişsiz
Düzeltme Tipi	90° uzun yarıçap dirseği
Bağlantı	Butt Weld
Boyut standardı	ASME B16.9
Üretim	Kavramış / şekillendirilmiş
Isı Tedavisi	Çözüm ısı ile işlenir
İsimsel Boyut	ASME B16.9 / Proje Özellikleri uyarınca
Duvar kalınlığı	SCH 5S-XXS / Özel
Merkezi Çap Rayosu	Uzun Yarıçap
Son Hazırlık	Beveled / Butt Weld
Denetim	Boyut, görsel ve yıkıcı olmayan test
Sertifikasyon	EN 10204 3.1 / 3.2

Malzeme: WP347H / UNS S34709

WP347H biristikrarlı 347 austenitik paslanmaz çelik yüksek karbonlu versiyonuKimyasal yapısı, yüksek sıcaklık hizmetinin ve hassasiyetle ilgili sorunlara direncinin önemli düşüncelerin olduğu uygulamalar için tasarlanmıştır.

Stabilize 347 aile kullanırNiobium (kolumbium)Bu ayrım WP347H'yi TP321H gibi sınıflardan farklı kılar.

Yüksek sıcaklıklı boruları içeren projeler için, 347H arasında seçim yaparken gerçek çalışma sıcaklığı, basınç, kaynak prosedürü ve uygulanabilir tasarım kodu değerlendirilmelidir.321H ve diğer austenit sınıfları.

90° Uzun Yarıçap Geometri

Uzun yarıçaplı dirseği, genellikle uzun yarıçaplı yapılandırmayla ilişkili bir merkez çizgisi yarıçapıyla akış yönünde 90 derecelik bir değişiklik sağlar.

Tipik boyut parametreleri şunları içerir:

İsimsel boru boyutu
Dış çapı
Duvar kalınlığı
Merkezden Sonuna Boyut
Uçucunun dış çapı
Bevel Geometri
Yumurtalık
Çapraz Hizalama

Boyutlar,ASME B16.9veya müşteri çizimleri.

Neden WP347H-S?

Pürüzsüz Yapı- S sınıfı, WP montaj sınıflandırması altında dikişsiz yapıyı tanımlar.ASTM A403, uygun yapı ve uygulanabilir yıkıcı olmayan inceleme gereksinimlerini ayırmak için WP sınıfı isimlerini kullanır..
Istikrarlı Austenit Derecesi- 347H alaşım sistemi, niobium stabilizasyonunu kullanır, bu da onu seçilmiş yüksek sıcaklıklı borulama uygulamaları için uygun bir aday haline getirir.
Uzun Yarıçap Akış Geometri- Uzun yarıçaplı konfigürasyon, kısa yarıçaplı dirseğe kıyasla kademeli bir yön geçişi sağlar.
Butt kaynak bağlantısı- Çubuklu uçlar, uyumlu boruya veya diğer çubuklu kaynak bileşenlerine doğrudan kaskatı kaynak için hazırlanmıştır.
Proje Özel Üretim- Boyut, duvar kalınlığı, son hazırlama, ısı işleme ve denetim gereksinimleri, uygulanabilir borulama özelliklerine göre koordine edilebilir.

Tipik Uygulamalar

WP347H-S'yi basitçe genel amaçlı paslanmaz çelik bir dirseği olarak konumlandırmak yerine, aşağıdaki uygulamalar teknik olarak daha alakalıdır:

Yüksek sıcaklıklı işlem boruları
Petrokimyasal İşlem Hatları
Kimyasal işleme ekipmanları
Rafinasyon borulama sistemleri
Fırına Bağlı Borular
Termal işleme sistemleri
Yüksek sıcaklıklı buhar hatları
Elektrik üretimi boruları
Sıcaklık aktarım sistemleri
Endüstriyel süreç ekipmanları

Tipik Ekipman

Süreç boruları
Rafineri İşlem Birimleri
Kimyasal İşleme Kayışları
Yüksek sıcaklıklı buhar sistemleri
Fırın boruları
Sıcaklık aktarma ekipmanları
Petrokimyasal işlem ekipmanları
Elektrik Santrali Yardımcı Boruları

Eşdeğer Sınıf Karşılaştırması

Standart	Sınıf
ASTM	A403 WP347H
ASME	SA403 WP347H
UNS	S34709
EN	1.4961
Ortak Sınıf	347H Paslanmaz çelik

347H vs. 321H

Bu, sayfada dahil edilecek yararlı bir teknik karşılaştırmadır, çünkü her iki sınıf da istikrarlı austenitik paslanmaz çeliklerdir ve yüksek sıcaklıklı borulama uygulamalarında görünebilirler.

Özellik	347H	321H
UNS	S34709	S32109
Istikrarlı Eleman	Niobium / Kolumbium	Titan
Maddi Aile	Austenitik paslanmaz çelik	Austenitik paslanmaz çelik
Tipik konumlandırma	Yüksek Sıcaklıklı Borular	Yüksek Sıcaklıklı Borular
Ortak Ekipman	Süreç ve fırın sistemleri	Sıcaklık ve Süreç Ekipmanı

Uygun sınıf, çalışma sıcaklığına, işlem ortamına, kaynak koşullarına ve uygulanabilir mühendislik özelliklerine göre seçilmelidir.

Üretim süreci

Düzeltme üretim yolu, kontrol edilen şekillendirme işlemlerini, ardından ısı işlemini ve boyut bitirme işlemini içerebilir.

Tipik üretim aşamaları şunları içerir:

Hammaddelerin doğrulanması
Tüp veya Bilet Hazırlama
Kontrollü şekillendirme
Isı Tedavisi
Çakmakla Bitir
Boyut Kalibrasyonu
Yüzey Denetimi
Yok edici olmayan inceleme
Son Boyut Denetimi
İşaretleme ve Paketleme

ASTM A403, armatürlerin ısı işleminden geçmesini gerektirir ve kimyasal analiz, mekanik özellikler ve görsel inceleme için gereksinimleri içerir.

Denetim ve Test

Kullanılabilir denetim belgeleri şunları içerebilir:

Kimyasal Kompozisyon Analizi
Mekanik Test Raporu
Çekim testi
Üretim Gücü Testi
Sertlik testi
Sıcak işlem kaydı

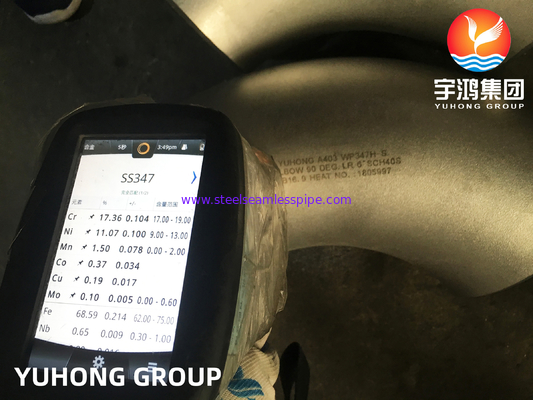

PMI Raporu

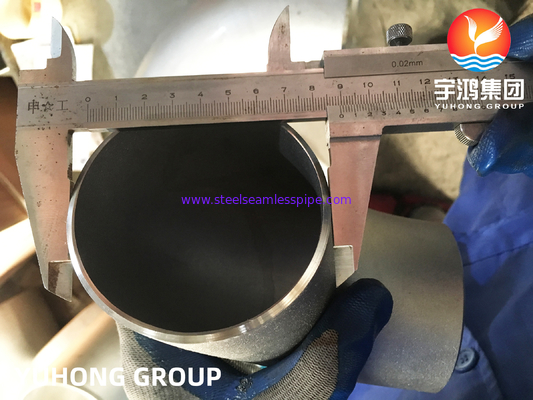

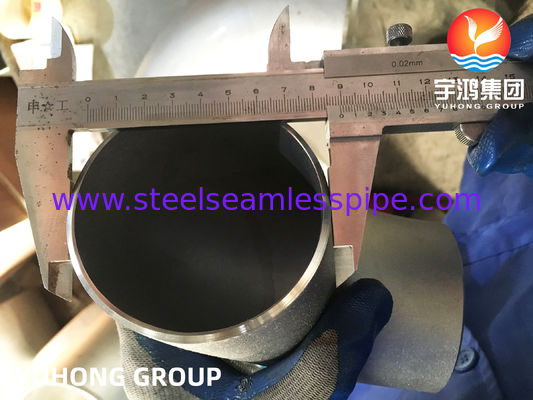

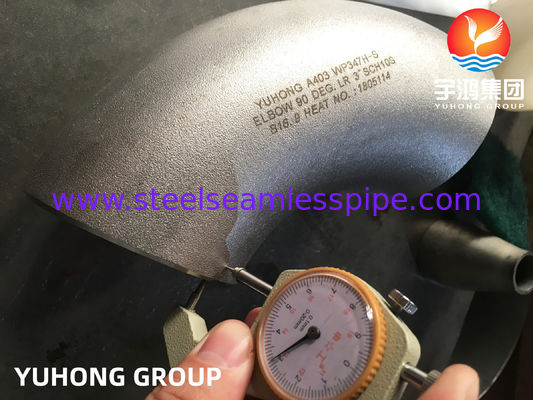

Boyut Denetim Raporu
Görsel denetim raporu
Sıvı Penetrant Testleri
Ultrasonik Test
Uygulanabilirse radyografik test
EN 10204 3.1 MTC
EN 10204 3.2 Denetim Sertifikası
Üçüncü Taraf Denetim Raporu

Uygulanabilir NDE yöntemi, otomatik olarak her ürün için her testi listelemek yerine, montaj sınıfına ve satın alma gereksinimlerine göre belirlenmelidir.ASTM A403, inşaat ve NDE gereksinimlerine göre WP montaj sınıflarını ayırt eder..
