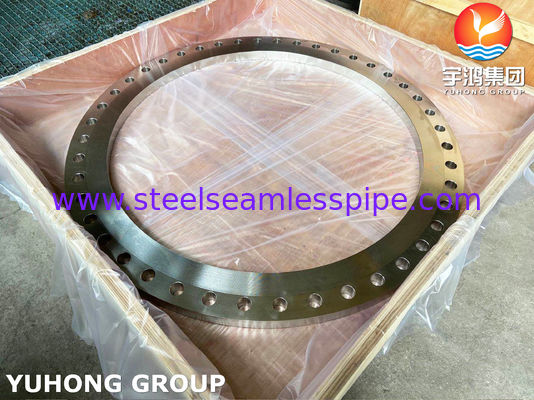

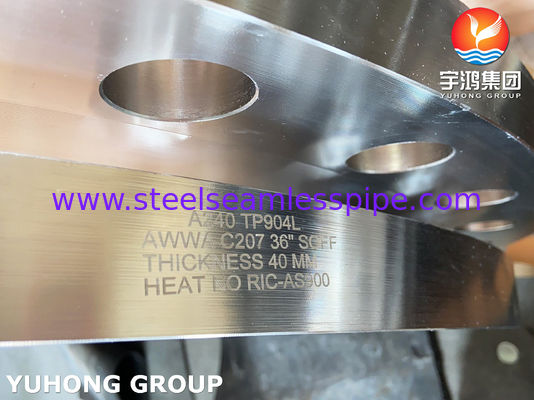

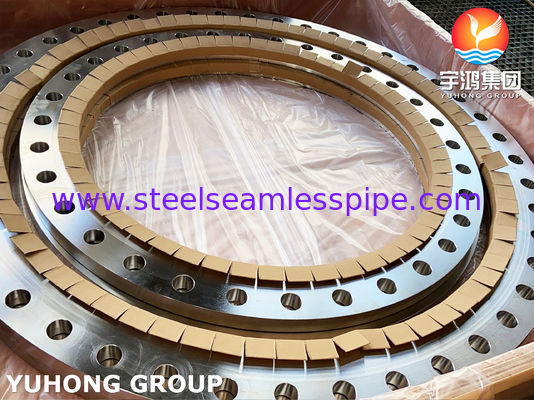

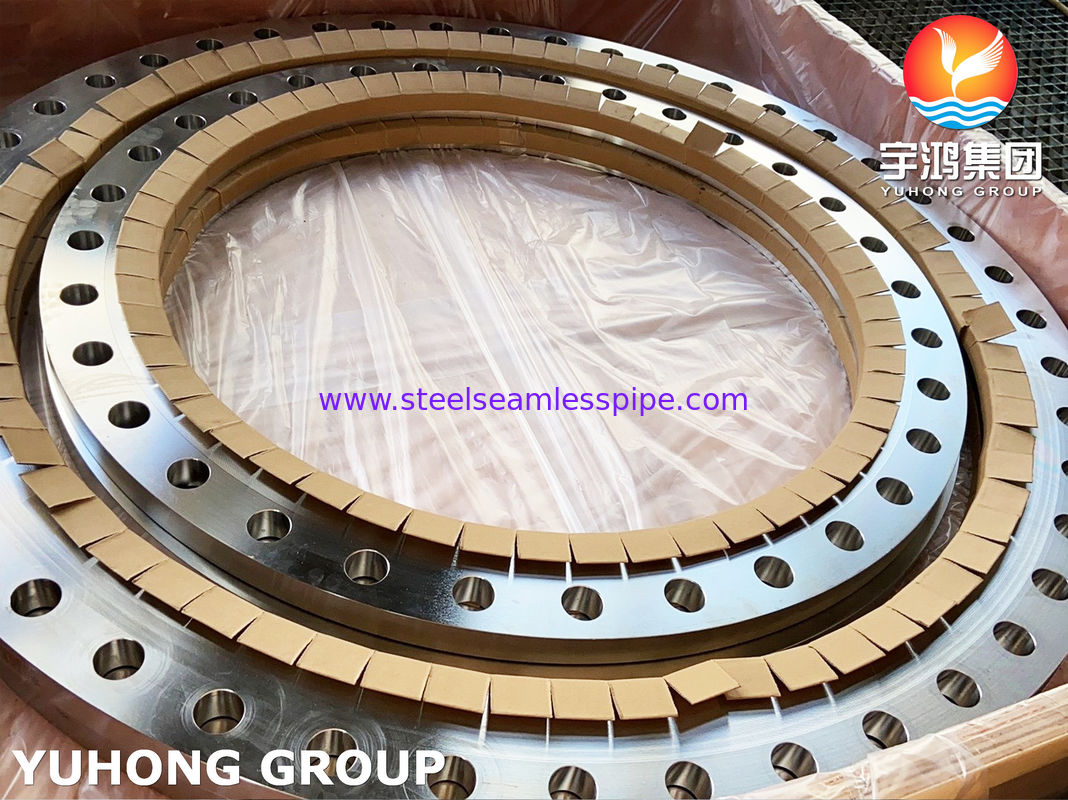

ASTM A240 SS904L Plaka, Düz Yüzeyli AWWA C207 Kayma Flanşı ve Özel Boyutlar

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YUHONG
Sertifika:	API , ABS, DNV, GL , LR, NK
Model numarası:	ASTM A240 SS904L Geçmeli Flanş

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 bilgisayar
Fiyat:	Anlaşılabilir
Ambalaj bilgileri:	Plastik Kapaklı Kontrplak Kasa / Demir Kasa / Paket
Teslim süresi:	ADETE BAĞLI OLARAK
Ödeme koşulları:	T/T, L/C görüşte
Yetenek temini:	ayda 1000 adet

İletişim

Tüm ürünler

Paslanmaz Çelik Dikişsiz Boru (350)

Paslanmaz Çelik Dikişsiz Boru (347)

Dubleks Paslanmaz Çelik Boru (137)

Dubleks Paslanmaz Çelik Boru (39)

İğne tüpü (172)

Fin Tüpü (750)

Isı eşanjörü (42)

Eşanjör Borusu (480)

Sıcaklık Değiştiricisi tüp kümesi (55)

Eşanjör Boru Sayfası (130)

ısı değiştiricisi baffle (39)

Klima (14)

Basınçlı kap (4)

Paslanmaz Çelik Kaynaklı Boru (62)

Paslanmaz Çelik Dikişli Boru (135)

Nikel Alaşım Boru (275)

Nikel Alaşımlı Boru (110)

Bakır Alaşımlı Boru (258)

Alaşımlı Çelik Boru (224)

titanyum tüp (22)

Parlak Tavlı Boru (166)

Kazan Borusu (163)

çelik uydurma (881)

Çelik Flanş (683)

Diğerleri (412)

Kaplama parçaları (9)

Detaylı ürün tanımı

Malzeme:	F904L / UNS N08904	Basınç sınıfı:	Sınıf150/300/600/9001500/2500
Boyut Aralığı:	1''- 48'' VEYA ÖZELLEŞTİRİLMİŞ	Çekme mukavemeti:	490 MPa dk.
Verim gücü:	220 MPa dk.	Uzama:	%35 dak.
Sertlik:	70-90 tipik	Yüz Yapılandırması:	Düz Yüz (FF)
Vurgulamak:	Dövme Flanş Halkası , Paslanmaz Çelik Flanş Halkası

A240 SS904L / N08904 Plaka Üretimli Kaynak Boyunlu Flanş, Düz Yüzey AWWA C207

Ürün Genel Bakışı

ASTM A240 SS904L UNS N08904 Plaka Üretimli Kaynak Boyunlu Flanş, Düz Yüzeyli olarak 904L paslanmaz çelik plakadan üretilmiştir, yaygın olarak referans verilen malzeme tanımlamaları UNS N08904 / EN 1.4539'dur.

Dövme flanşların aksine, bu ürün tipik olarak plaka kesme, şekillendirme veya imalat, gerektiğinde kaynak ve hassas işleme içeren bir plaka imalat süreciyle üretilir. Bu üretim rotası, büyük çaplı flanşlar, özelleştirilmiş boyutlar ve projeye özel cıvata konfigürasyonları için esneklik sağlar.

Flanş, Düz Yüzeyli (FF) Kaynak Boyunlu konfigürasyona sahiptir ve kimyasal, proses ve diğer aşındırıcı hizmet boru sistemlerindeki cıvatalı bağlantılar için uygundur.

AWWA C207 flanşları, su hizmetindeki çelik borulara, bağlantı parçalarına, vanalara veya diğer eklentilere takılmak üzere tasarlanmıştır. Standart iki genel tip flanş belirtir: halka tipi kaynak boyunlu flanşlar (halka flanşlar veya plaka flanşları olarak da bilinir) ve kör flanşlar. Her ikisi de göbeksiz çelik flanşlardır. Standart ayrıca Ek B'de çelik göbekli flanşların boyutları için ek bilgiler sağlar.

AWWA C207 flanşları, çalışma basıncı sınırlarına göre dört sınıfa ayrılır: Sınıf B (86 psi), Sınıf D (175-150 psi), Sınıf E (275 psi) ve Sınıf F (300 psi). Bu basınç sınırları, su hizmetinde yaygın olan koşullar ve sıcaklıklar içindir.

A240 SS904L'nin Kimyasal Bileşimi

Sınıf	C	Mn	Si	P	S	Cr	Mo	Ni	Cu
904L	Min: - Maks: 0.2	Min: - Maks: 2	Min: - Maks: 1	Min: - Maks: 0.045	Min: - Maks: 0.035	Min: 19 Maks: 23	Min: 4 Maks: 5	Min: 23 Maks: 28	Min: 1 Maks: 2

A240 SS904L'nin Mekanik Özellikleri

Sınıf	Çekme Mukavemeti (MPa) min	Akma Mukavemeti %0.2 Uzama (MPa) min	Uzama (% 50 mm'de) min	Sertlik Brinell (HB)
904L	490	220	35	70-90 tipik

Kaynak Boyunlu Flanş Tasarımı

Kaynak boyunlu flanş, kaynak yapılmadan önce bağlanan borunun üzerine yerleştirilir. İç çap, borunun dış çapına ve belirtilen et kalınlığı konfigürasyonuna göre üretilir.

Tipik boyut parametreleri şunları içerir:

Nominal Boyut
Flanş Dış Çapı
İç Çap
Flanş Kalınlığı
Cıvata Çemberi Çapı
Cıvata Deliği Çapı
Cıvata Deliği Sayısı
Gövde Uzunluğu
Yüzey Düzlüğü
Yüzey İşlemesi

Boyutlar, proje çizimlerine veya geçerli flanş boyut gereksinimlerine göre üretilebilir.

Düz Yüzey Konfigürasyonu

Düz Yüzey (FF) tasarımı, flanş yüzeyinde düz bir conta oturma yüzeyi sağlarFF konfigürasyonu, uygun bağlantı montajını sağlamak için uyumlu eş flanşlar, contalar ve cıvata sistemleri ile birlikte seçilmelidirTipik Uygulamalar
Kimyasal Proses Boruları

Asit Transfer Sistemleri

Kimyasal Depolama Sistemleri
Fosforik Asit İşleme
Sülfürik Asit Proses Ekipmanları
Gübre İşleme
Kağıt Hamuru ve Kağıt Ekipmanları
Tuzdan Arındırma Sistemleri
Deniz Proses Boruları
Aşındırıcı Proses Ekipmanları
Endüstriyel Su Arıtma
Tipik Ekipmanlar
Kimyasal Depolama Tankları

Proses Kapları

Asit Transfer Hatları
Büyük Çaplı Proses Boruları
Kimyasal İşleme Üniteleri
Isı Değiştiriciler
Pompalar
Vanalar
Karıştırma Ekipmanları
Depolama ve Transfer Sistemleri
Eşdeğer Malzeme Tanımlamaları
Standart / Sistem

Tanımlama

Ürün Sınıfı	SS904L
UNS	Östenitik Paslanmaz Çelik
EN	1.4539
EN Tanımlaması	X1NiCrMoCu25-20-5
Yaygın Malzeme Adı	904L Paslanmaz Çelik
Hammadde Standardı	ASTM A240
SS904L - 316L Karşılaştırması	Özellik

SS316L

SS904L	Malzeme Ailesi	Östenitik Paslanmaz Çelik
Süper Östenitik Paslanmaz Çelik	Nikel İçeriği	Orta
Daha Yüksek	Bakır Katkısı	Düşük
Daha Yüksek	Bakır Katkısı	Düşük
Kasıtlı Katkı	Korozyon Direnci	Genel Aşındırıcı Hizmet
Daha Agresif Kimyasal Hizmet	Tipik Konumlandırma	Genel Proses Uygulamaları
Asit ve Yüksek Korozyon Uygulamaları	SS904L, 316L'nin evrensel bir ikamesi olarak kabul edilmemelidir. Seçim, gerçek proses kimyasına, sıcaklığına ve korozyon mekanizmasına dayanmalıdır.
