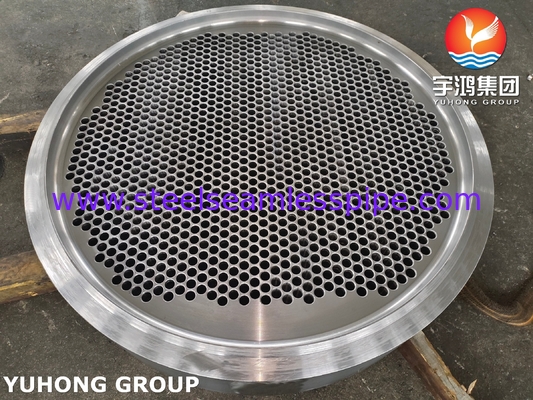

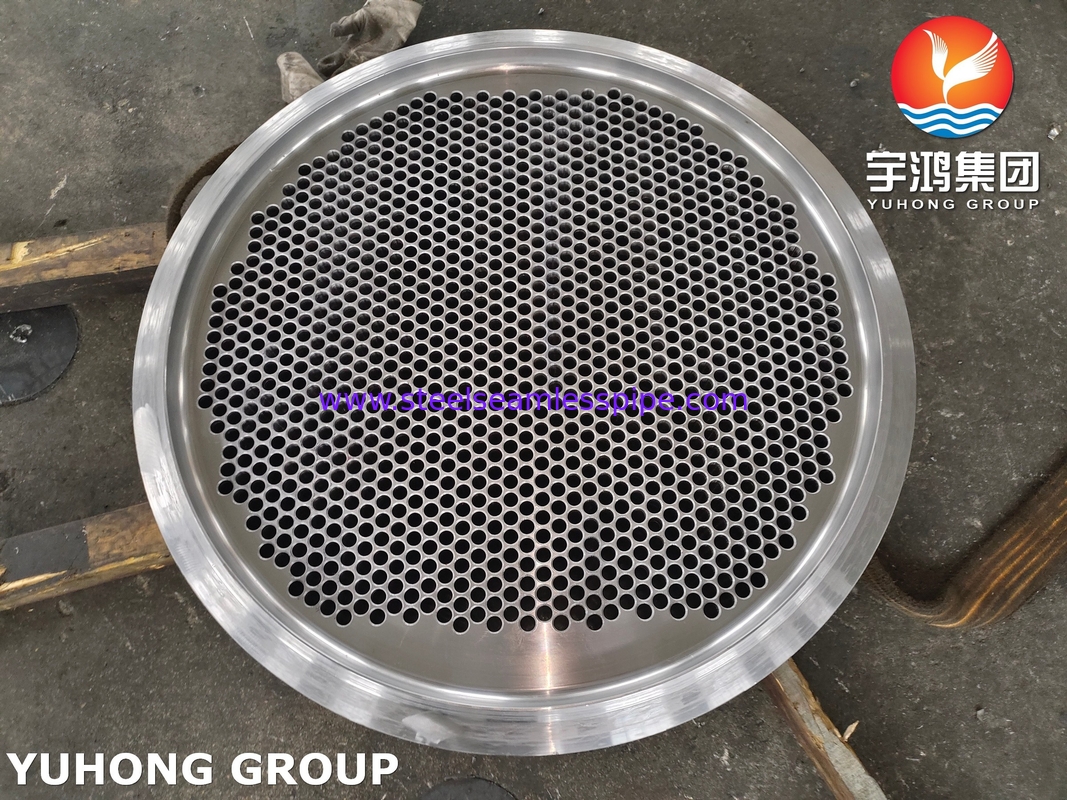

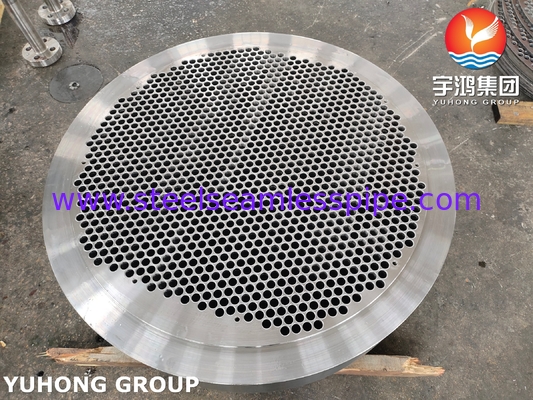

ASME SA266 Gr.2N Isı Değiştiricisi Tüp Sayfası
ASME SA266 Gr.2N Spesifikasyonu nedir?
ASME SA-266 Gr.2N spesifikasyonu, basınç kaplarında ve ısı değiştiricilerinde, özellikle boru levhalarında kullanılan karbon çelik kalıblarını kapsar.Bu malzeme, kabuk ve tüp ısı değiştiricilerinde yaygın olarak kullanılır, kondansörler ve kazanlar iyi mekanik özellikleri, kaynaklanabilirliği ve maliyet etkinliği nedeniyle.
"2N" işareti, malzemenin normalleştirilmiş ısı ile işlenmiş durumda sağlandığını gösterir, bu da normalleştirilmemiş sınıflara kıyasla dayanıklılığını ve sertliğini artırır.
Kimyasal bileşim (ASME SA-266 Gr.2N)
|
Eleman
|
Tasarım (%)
|
|
Karbon (C)
|
≤ 0.25
|
|
Mangan (Mn)
|
0.60 ¢ 1.35
|
|
Fosfor (P)
|
≤ 0.025
|
|
Kükürt (S)
|
≤ 0.025
|
|
Silikon (Si)
|
0.15 ¢ 0.35
|
|
Nikel (Ni)
|
≤ 0,40 (düşük sıcaklık sertliği için isteğe bağlı)
|
Mekanik Özellikler
|
Mülkiyet
|
Değer
|
|
Çekim Gücü
|
485 620 MPa (70 90 ksi)
|
|
Üretim Gücü (min)
|
260 MPa (38 ksi)
|
|
Uzunluk (min)
|
% 21
|
|
Sertlik (Brinell, maksimum)
|
187 HB
|
Isı Tedavisi
Normalleştirilmiş (N) tahıl yapısını iyileştirmek ve mekanik özellikleri iyileştirmek için.
Kaydırma sonrası termal işlem (PWHT) seçeneği.
Neden SA-266 Gr.2N'i ısı değiştiricisi tüpleri için kullanıyorsunuz?
Avantajlar
Maliyet etkinliği: Paslanmaz çelik veya nikel alaşımlı borulardan daha ekonomik.
İyi kaynaklanabilirlik (SMAW, GTAW, SAW)
ASME Koduyla Uygunluk ASME Kazan ve Basınçlı Kap Koduna (BPVC), Basınçlı Kaplar için VIII. Bölümüne Uygun.
Orta derecede korozyon direnci uygun bakım yapıldığında şiddetli olmayan ortamlar için uygundur.
Sınırlar
Yüksek korozif hizmet için uygun değildir. Asitli/agresif ortamlara maruz kalırsa kaplama veya kaplama gerektirir.
Sınırlı Yüksek Sıcaklıkta Kullanım: En yüksek önerilen sıcaklık: ~ 400°C (750°F).
Galvanik Korozyon Riskleri: Paslanmaz çelik veya nikel alaşımlı borularla (örneğin UNS N08810) eşleştirildiğinde, izolasyon veya katodik koruma gerekebilir.
Tubesheet Tasarımı ve Üretimi Düşünceleri
Tasarım Kodları ve Standartları
ASME BPVC Bölüm VIII, Bölüm 1 veya 2 (Yatay başlar/tüp levhalar için UG-34).
TEMA (Tubular Değiştiriciler Derneği) delik desenleri ve toleransları için.
Tüp-tüp yaprağı bağlama yöntemleri
|
Yöntem
|
Açıklama
|
|
Mekanik Genişleme
|
Tüpler sıkıca uyum sağlamak için deliklere yuvarlanır.
|
|
Mühür Kaynaklama
|
Tüp ve boru levhası arasındaki sızıntıları önler.
|
|
Güç Kaynaklama
|
Yüksek basınç altında yapısal bütünlüğü sağlar.
|
|
Patlayıcı Bağlantı
|
Plakalı boru levhaları için kullanılır (karbon çelik + korozyona dayanıklı katman).
|
İşleme ve Kalite Kontrolü
Kesinlikle sondaj ️ Delik çapı, pitch ve hizalama TEMA standartlarına uymalıdır.
Yıkıcı olmayan test (NDT) Saldırma denetimi için ultrasonik test (UT), boya nüfuzu (PT) veya radyografi (RT).
Yüzey bitirme ️ Yumuşak işleme, çatlak korozyon riskini azaltır.
SA-266 Gr.2N tüp sayfalarının ortak uygulamalar
Petrol ve Gaz ️ Rafinerilerdeki ısı değiştiriciler.
Elektrik Santralleri ️ Kondensatörler ve besleme suyu ısıtıcıları.
Kimyasal İşleme ️ Orta sıcaklıklı değişkenler.
HVAC Sistemleri ️ Endüstriyel soğutma uygulamaları.
Tüp kağıtları için alternatif malzemeler
SA-266 Gr.2N uygun değilse:
SA-266 Gr.3 (Daha yüksek dayanıklılıklı karbon çelik).
SA-516 Gr.70 (Basınçlı kaplı çelik).
Paslanmaz çelik (SA-240 Tip 304/316) ️ Daha iyi korozyon direnci.
Plastürlü boru kağıtları (SA-263/SA-264) Stainless/nikel kaplamalı karbon çelik.
ASME SA-266 Gr.2N boru levhası, orta basınçlı ve sıcaklık ısı değiştiricileri için güvenilir ve ekonomik bir seçimdir.ve üretimi uzun vadeli performans sağlar.
