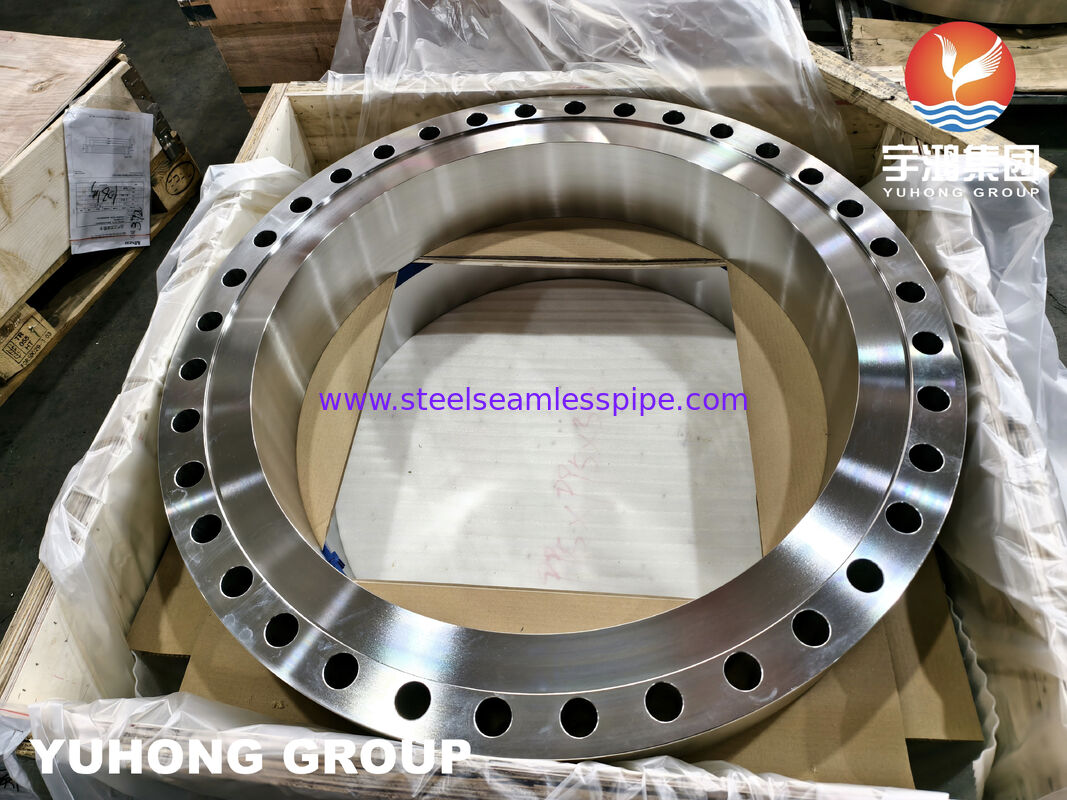

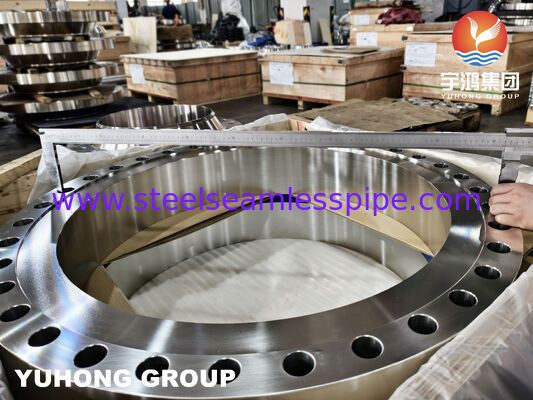

ASTM A182 F316L WNRF Kalıplı Paslanmaz Çelik Flanş
Ürün Genel Görünümü
Yüksek korozyona dayanıklı borular için dövme F316L kaynak boynu yükseltilmiş yüz flensleri
ASTM A182 F316L WNRF (Weld Neck Raised Face) Flange is a forged stainless steel flange manufactured for pressure piping systems requiring excellent corrosion resistance and reliable mechanical performanceASTM A182 / ASME SA182 özelliklerine göre üretilmiştir.Flanş, yüksek basınçlı ve yüksek sıcaklıklı uygulamalar için pürüzsüz gerginlik dağıtımı ve iyileştirilmiş bağlantı gücü sağlayan uzun konik bir merkez tasarımı ile özelliklidir..
F316L'nin düşük karbon içeriği, kaynaktan sonra krom karbidinin çökme riskini azaltır ve koroziv ortamlara maruz kalan kaynaklı boru sistemleri için uygundur.Klorür içeren ortamlara karşı mükemmel dayanıklılık, asitler ve kimyasal işlem sıvıları, ASTM A182 F316L kaynak boynu yükseltilmiş yüz flensleri kimyasal işleme, petrokimyasal, deniz, açık deniz ve endüstriyel borulama sistemlerinde yaygın olarak kullanılmaktadır.
Teknik özellikler
|
Ürün
|
Spesifikasyon
|
|
Ürün Adı
|
ASTM A182 F316L WNRF Kalıplı Paslanmaz Çelik Flanş
|
|
Standart
|
ASTM A182 / ASME SA182
|
|
Malzeme sınıfı
|
F316L / UNS S31603
|
|
Flanş tipi
|
Saldırma boynunun yükseltilmiş yüzü (WNRF)
|
|
Üretim süreci
|
Kırılmış
|
|
Basınç derecesi
|
Sınıf 1502500
|
|
Boyut aralığı
|
NPS 1/2"24" (Daha büyük boyutlar mevcut)
|
|
Yüzleşme Tipi
|
Yukarı kaldırılmış yüz (RF)
|
|
Bağlantı Tipi
|
Kıç kaynakları
|
|
Isı Tedavisi
|
Çözüm Arıtılmış
|
|
Yüzey Dönüşümü
|
İşlenmiş / Yumuşak bitirme
|
|
Borma Standartı
|
ASME B16.5 / ASME B16.47
|
|
Deneme
|
PMI, Boyut Denetimi, Basınç Denemesi
|
|
Sertifikasyon
|
EN 10204 3.1 MTC mevcut
|
Kimyasal Kompozisyon
|
Eleman
|
İçeriği (%)
|
|
Karbon (C)
|
≤0.030
|
|
Krom (Cr)
|
16.0 ¢18.0
|
|
Nikel (Ni)
|
10.0 ¢14.0
|
|
Molibden (Mo)
|
2.0 ¢3.0
|
|
Mangan (Mn)
|
≤2.00
|
|
Silikon (Si)
|
≤1.00
|
|
Fosfor (P)
|
≤0.045
|
|
Kükürt (S)
|
≤0.030
|
|
Demir (Fe)
|
Bilanç
|
Mekanik Özellikler
|
Mülkiyet
|
Gereklilik
|
|
Çekim Gücü
|
≥485 MPa
|
|
Üretim Gücü
|
≥170 MPa
|
|
Uzunluk
|
≥30%
|
|
Sertlik
|
≤ 95 HRB
|
Ürün Özellikleri
- Mükemmel korozyon direnci
Molibden eklenmesi, özellikle deniz suyu gibi klorür içeren ortamlarda çukur ve çatlak korozyona dirençliliği artırır.Kimyasal işleme sıvıları ve endüstriyel soğutma sistemleri.
- Düşük karbonlu F316L malzemesi
Düşük karbon içeriği kaynak süreçleri sırasında duyarlılaşmayı en aza indirir, bu da F316L'yi üretimden sonra daha iyi korozyon direnci gerektiren kaynaklı borulama uygulamaları için uygundur.
- Güçlü kaynak boyun tasarımı
Uzun konik nöbet, stres konsantrasyonunu azaltan ve basınçlı borulama sistemlerinde bağlantı güvenilirliğini artıran, flensten boruya kademeli olarak gerginlik geçişini sağlar.
Kalıplama, dökme flens ürünlerine kıyasla malzeme yoğunluğunu ve mekanik tutarlılığını arttırır ve F316L kalıp flenslerini zorlu basınç uygulamaları için uygun hale getirir.
- Geniş Basınç Sınıfında Kullanılabilirlik
Projenin gereksinimlerine göre 150 sınıfından 2500 sınıfına kadar basınç sınıflarında mevcuttur.
WNRF Flange Tasarımı Avantajları
-
Yüksek basınçlı boru sistemleri için uygundur
-
Kayma flanslarla karşılaştırıldığında daha iyi bir gerilim dağılımı
-
Boru bağlantısında düşük türbülans
-
Yüksek sıcaklıkta hizmet için uygundur
-
Alt kaynak sistemi ile uyumlu
-
Kritik süreç borularında yaygın olarak kullanılır
Mümkün Boyutlar
|
Parametreler
|
Aralık
|
|
Boyut
|
NPS 1/2" ′′24"
|
|
Basınç sınıfı
|
150 / 300 / 600 / 900 / 1500 / 2500
|
|
Yüzleşmek
|
RF, FF, RTJ (ihtiyaç duyulmaz)
|
|
Çukur tipi
|
Standart / Özel
|
|
Program Uyumluluğu
|
SCH 5S?? XXS
|
|
Özel Tasarım
|
Kullanılabilir
|
Başvurular
ASTM A182 F316L WNRF Flanges yaygın olarak kullanılır:
-
Kimyasal İşleme Tesisleri
-
Petrokimya Tesisleri
-
Petrol ve Gaz Boru hattları
-
Offshore Platformları
-
Deniz mühendisliği
-
İlaç Ekipmanı
-
Gıda İşleme Sistemleri
-
Tuzsuzlaştırma Tesisleri
-
Elektrik üretimi
-
Su Arıtma Tesisleri
-
Endüstriyel Süreç Boruları
Denetim ve Test
-
Pozitif Malzeme Kimliği (PMI)
-
Kimyasal Kompozisyon Analizi
-
Mekanik Özelliklerin Test Edilmesi
-
Boyut Denetimi
-
Görsel Denetim
-
Yüzeyin Son Denetimi
-
Ultrasonik Test
-
Sıvı Penetrant Testleri
-
Üçüncü Taraf Denetimi
Neden YUHONG F316L WNRF Flanges'i seçiyorsunuz?
-
ASTM A182 / ASME SA182 uyarınca üretilmiştir
-
F316L paslanmaz çelik yapısı
-
Koroziv ve klorür içeren ortamlar için uygundur
-
Çeşitli basınç sınıflarında ve boyutlarında mevcuttur.
-
MHP ve denetim belgesi mevcut
-
Endüstriyel projeler için desteklenen özel flens çözümleri
Sıkça Sorulan Sorular
- ASTM A182 F316L WNRF flens nedir?
ASTM A182 F316L WNRF flens, korozyon direnci ve mekanik dayanıklılık gerektiren basınçlı borulama sistemleri için üretilen bir dövme paslanmaz çelik kaynak boynuz yükseltilmiş yüz flensidir.
- F316 ve F316L flensleri arasındaki fark nedir?
F316L, F316'dan daha düşük bir karbon içeriğine sahiptir, kaynak sonrası duyarlılaşma riskini azaltır ve kaynak uygulamalarında korozyon direnciyi arttırır.
- Neden kaydırılabilir bir flens yerine kaynaklı bir boynun flensini kullanıyorsunuz?
Kaynak boyun flensleri daha iyi stres dağılımını sağlar ve yüksek basınçlı, yüksek sıcaklıklı ve kritik borulama sistemleri için tercih edilir.
- Hangi basınç sınıfları mevcut?
F316L WNRF flensleri genellikle 150, 300, 600, 900, 1500 ve 2500 sınıflarında bulunur.
- Özel boyutlar sağlanabilir mi?
Evet. Özel boyutlar, sondaj desenleri, yüzleşme türleri ve özel gereksinimler proje özelliklerine göre sağlanabilir.
