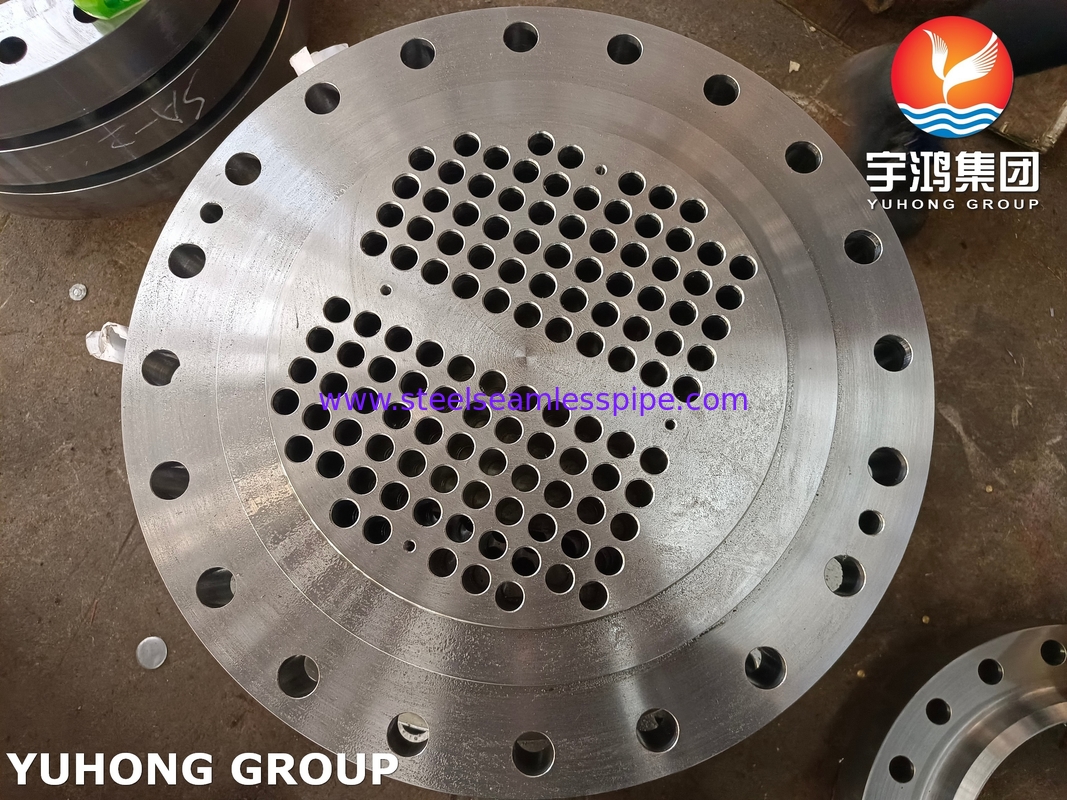

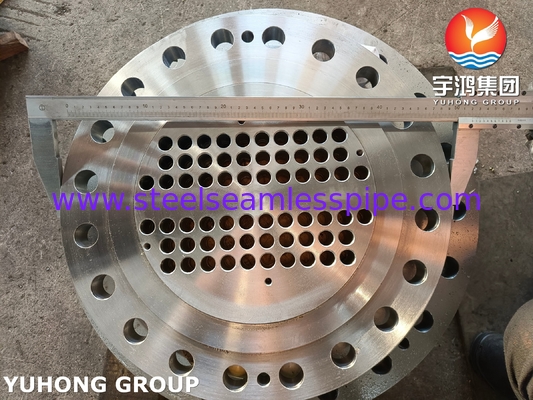

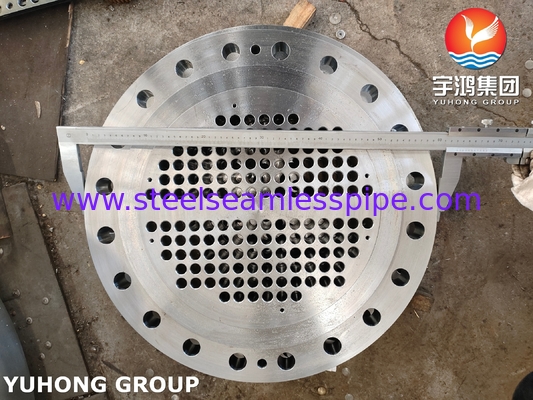

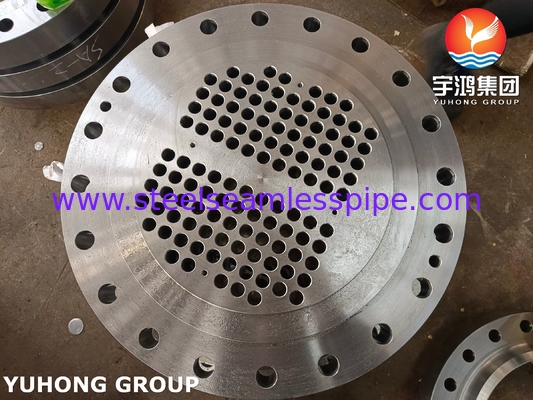

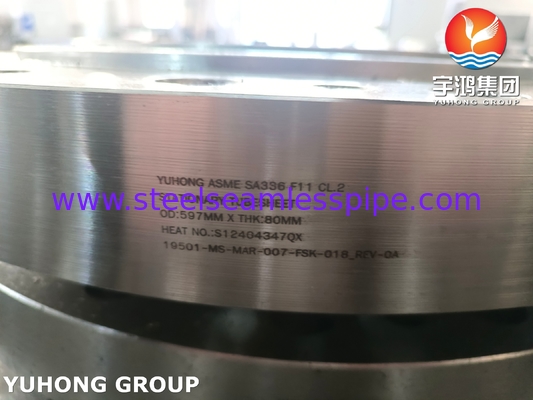

ASME SA336 F11 Class2 Alaşımlı Çelik Boru Levhası Isı Eşanjörleri İçin F1 F12 F22 F21 F5 F9
ASME SA336 F11 CL2 yüksek sıcaklık alaşımlı çelik boru levhaları, aşırı yüksek sıcaklık, yüksek basınç ve hidrojen aşındırıcı ortamlar için tasarlanmış kabuk ve boru tipi ısı eşanjörlerinin temel basınç taşıyan bileşenleridir.
Krom-molibden alaşımlı çelik dövmelerden (%1.0-1.5 Cr, %0.44-0.65 Mo) üretilmiş, 595°C'ye kadar olan sıcaklıklarda bile yüksek mukavemet ve tokluk sağlamak için ısıl işlem görmüştür.
Bu malzeme, yüksek sıcaklıkta hidrojen korozyonuna karşı dirençlidir ve hidrojenasyon reaktörleri, nükleer buhar jeneratörleri ve termik santral yüksek basınçlı besleme suyu ısıtıcıları gibi zorlu uygulamalar için uygundur. Karbon çeliği boru levhalarına kıyasla, yüksek sıcaklık dayanımını %40 daha fazla korur ve kontrollü sertlik, ıslak H₂S gerilme korozyon çatlamasını etkili bir şekilde bastırır.
Tipik uygulamalar arasında rafineri 15MPa dereceli reaksiyon atık ısı eşanjörleri, 150°C'yi aşan sıcaklık dalgalanmalarına maruz kalan termik santral besleme suyu sistemleri ve amonyak sentez tesislerindeki atık ısı kazanları bulunur.
SA336 Grade F11 Class 2 Kimyasal Element İçeriği (%)
| Bileşim |
C |
Si |
Mn |
P |
S |
Cr |
Mo |
| Minimum |
0.1 |
0.5 |
0.3 |
- |
- |
1 |
0.45 |
| Maksimum |
0.2 |
1 |
0.8 |
0.025 |
0.025 |
1.5 |
0.65 |
SA336 Grade F11 Class 2 Mekanik Özellikleri
|
Çekme Dayanımı
σb
Mpa
|
Akma Noktası
σs
Mpa
|
Uzama veya Uzama
δ
%
|
Kesit Daralması
ψ
%
|
| 485~660 |
≥275 |
≥20 |
≥40 |
Uygulama
Enerji ve Güç Endüstrisi: Nükleer Enerji İkincil Devre Buhar Jeneratörleri, Termik Güç Yüksek Basınçlı Besleme Suyu Isıtıcıları
Petrol Rafineri ve Kimya Endüstrisi: Hidrojenasyon Reaksiyon Atık Isı Eşanjörleri, Hidrokraking/Kükürtten Arındırma Üniteleri
Metanol Sentez Kulesi Besleme Isı Eşanjörleri
Etilen Kırma Söndürme Kazanları
PTA Prosesi Titanyum Isı Eşanjörleri
Deniz Dizel Motoru Şarj Havası Soğutucuları
Hidrojen Enerjisi Ekipmanları: Yüksek Basınçlı Hidrojen Isı Eşanjörleri
