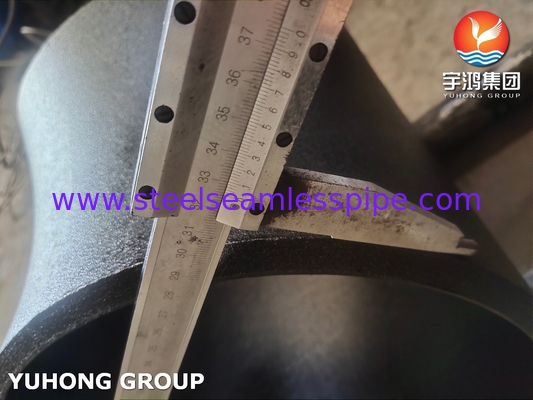

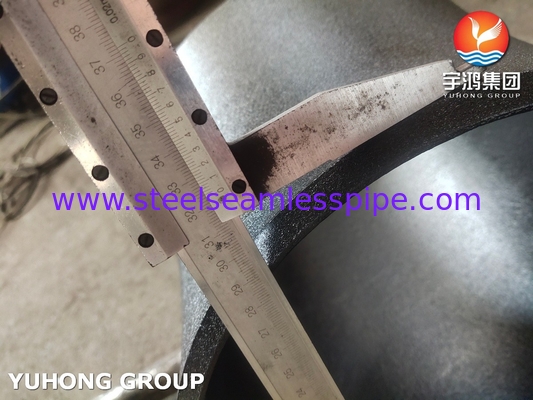

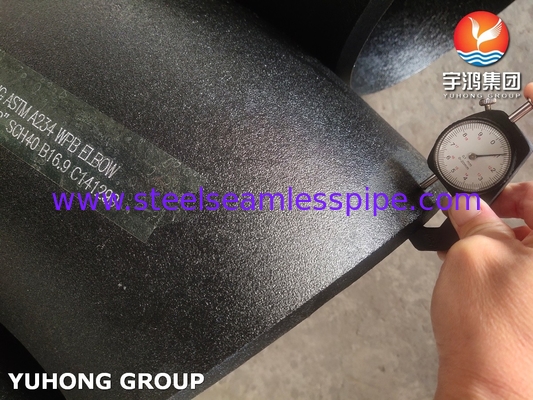

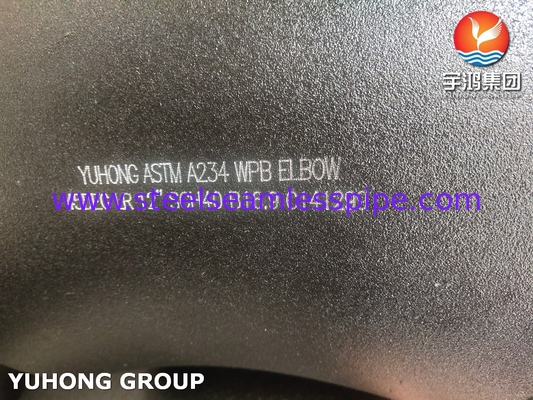

ASTM A234 WPB Karbon Çelik Dirsek 45DEG LR Alın Kaynaklı B16.9

ASTM A234 WPB Karbon Çelik Dirsek 45DEG LR Alın Kaynaklı B16.9

ASTM A234 WPB karbon çelik dirsek, sıkı endüstriyel standartlara göre üretilmiş dövme bir karbon çelik boru bağlantı parçasıdır.ASTM A234, orta ve yüksek sıcaklık hizmetleri için uygundur ve esas olarak alın kaynağı ile bağlanır. Temel değeri, mükemmel kapsamlı performansı (mukavemet, kaynaklanabilirlik), güvenilirliği ve nispeten düşük maliyetinde yatar ve bu da onu petrol, doğal gaz, kimya, enerji, gemi yapımı gibi birçok endüstriyel alanda boru hattı sistemlerinde yön değiştirme için standart bir çözüm haline getirir.

ASTM A234 WPB'nin Kimyasal Gereksinimleri

ASTM A234 WPB'nin Mekanik Özellikleri

ASTM A234 WPB Karbon Çelik Dirsek Üretim süreci ve yapısal tipi:

Kalıplama teknolojisi:

• Sıcak presleme: Yüksek frekanslı ısıtma presleme, seri üretim için uygundur, yüzey oksidasyonu işlem gerektirir.
• Soğuk presleme ile şekillendirme: Küçük çaplı dirsekler yaygın olarak kullanılır, yüksek hassasiyetlidir ancak iç gerilimi gidermek için tavlama gerektirir.
• Kaynaklı dirsekler: Büyük çaplar için, çelik plakalar haddelenir ve kaynaklanır, bu düşük maliyetlidir ancak tahribatsız test gerektirir.

Yapısal sınıflandırma:

• Açı: 45 ° (saptırma dönüşü), 90 ° (dik açı dönüşü), 180 ° (U şeklinde dönüş).
• Eğrilik yarıçapı: uzun yarıçap (1.5D, düşük akış direnci) ve kısa yarıçap (1D, kompakt alan).
• Duvar kalınlığı sınıfı: Sch40, Sch80, vb., ASME B16.9 duvar kalınlığı serisi ile eşleştirilir.

ASTM A234 WPB Karbon Çelik Dirsek Uygulaması:

• Petrol ve doğal gaz endüstrisi: WPB karbon çeliği, oda sıcaklığından orta sıcaklığa (-29 ° C~343 ° C) kadar olan basınç gereksinimlerini karşılar ve maliyeti alaşımlı çelikten daha düşüktür, bu nedenle asidik olmayan ortamlara uygundur. Bu nedenle, petrol ve gaz toplama ve taşıma boru hatları, rafineri boru hattı sistemleri, uzun mesafe boru hattı sistemleri vb. için bir bağlantı bileşeni olarak kullanılabilir.
• Enerji ve enerji endüstrisi: WPB malzemesi 343 ° C'nin altında kararlı bir performansa sahiptir ve maliyetleri optimize etmek için P91/P22 gibi yüksek dereceli malzemelerle birlikte kullanılabilir. Termik santrallerdeki (Sch80 kalın duvarlı dirsekler gibi yüksek basınçlı buhar etkisine dayanmak için) kazanların ana buhar borusu ve besleme suyu borusunu döndürmek için kullanılabilir; Kentsel merkezi ısıtma sistemindeki ana boru hattını ve branşman boru hattını bağlayın (akış direncini azaltmak için 45 ° bükülme ile); Nükleer güç yardımcı sistemlerindeki konvansiyonel adalarda (ASME B31.1 spesifikasyonlarına uygun olarak) radyoaktif olmayan su sirkülasyon boru hatlarını bağlamak için kullanılabilir.
• Kimya ve petrokimya endüstrileri: WPB karbon çelik dirsek, reaktörlerin giriş ve çıkış boru hatlarındaki reaktörleri ısı eşanjörleri, pompalar ve diğer ekipmanlarla bağlayabilir (uzun yarıçaplı dirsekler türbülansı azaltır ve katalizörleri korur); Düşük konsantrasyonlu boru hatlarında, yüksek derecede aşındırıcı olmayan ortamlarla (zayıf asitler ve alkali çözeltiler gibi) asidik ve alkali ortamları taşımak (korozyon önleyici kaplamalarla kaplama gerektirir); Sıkıştırılmış hava sistemlerindeki boru hattı ağı için bir dönüş bağlantısı olarak (kısa yarıçaplı dirsekler kompakt düzenler için uygundur).

ASTM A234 WPB karbon çelik dirsekler, orta basınç taşıma kapasitesi, kolay işlenmesi ve kontrol edilebilir maliyeti nedeniyle petrol, enerji ve kimya gibi endüstrilerde yaygın bir seçim haline gelmiştir. Ancak asidik korozyonda, ultra yüksek sıcaklık (>343 ° C) veya ultra yüksek basınç senaryolarında, WP serisi alaşımlı çelik (WP11/WP22 gibi) veya paslanmaz çelik malzeme (ASTM A403 gibi) ile değiştirilmesi gerekir. Seçim yaparken, ortamın özelliklerini, çevresel koşulları ve endüstri standartlarını kapsamlı bir şekilde değerlendirmek gerekir.
