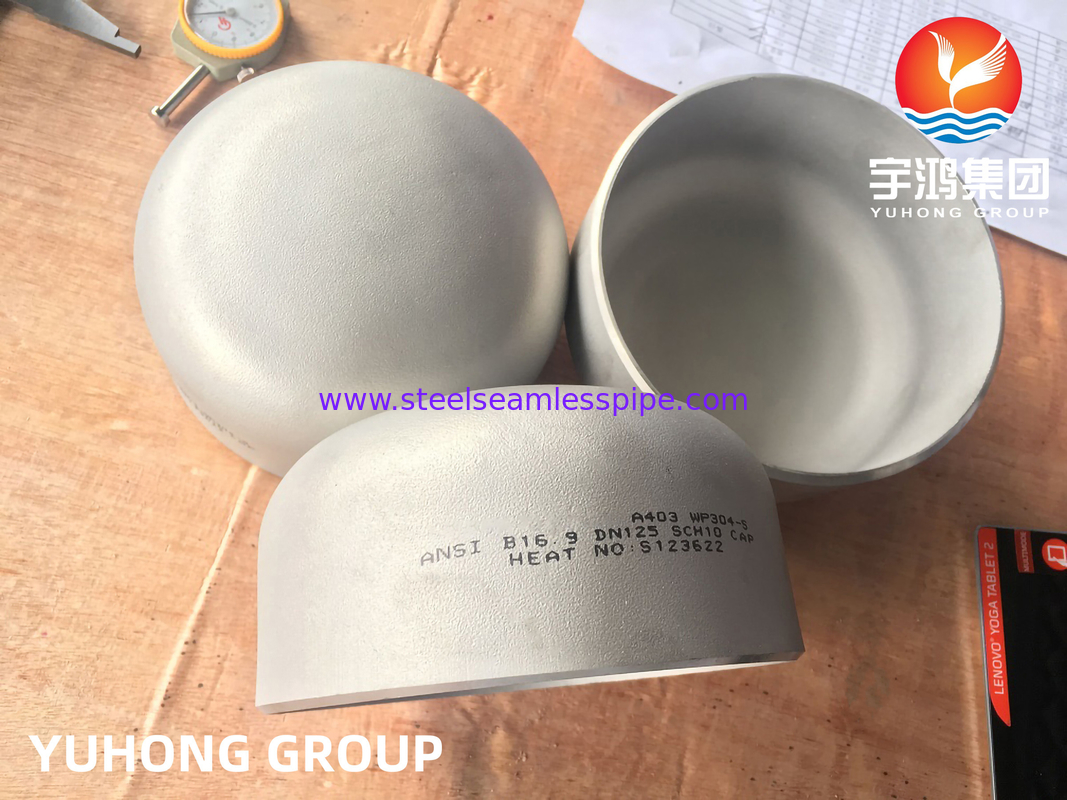

ASTM A403 WP304 Paslanmaz çelik boru kapağı Butt kaynak montajı ASME B16.9
Ürün Genel Görünümü
ASTM A403 WP304/WP304L Paslanmaz Çelik Butt Saldırma Kapağıboru sistemlerinin, ekipman nozellerinin ve işleme hatlarının sonlarını kapatmak için tasarlanmış austenit paslanmaz çelik boru armatürleridir.Kapaklar, bitişik boruya doğrudan kaynak için kıçlı kaynak uçları ile temin edilir.
Üretilen:ASTM A403/ASME SA403ve boyutlandırılmışASME B16.9, bu paslanmaz çelik boru kapağı, süreç borulama, petrokimya, petrol ve gaz, güç ve endüstriyel ekipman uygulamaları için farklı nominal boyutlarda ve duvar kalınlıklarında mevcuttur.
Ürün Özellikleri
| Ürün |
Spesifikasyon |
| Ürün |
Paslanmaz Çelik Butt Saldırma Kapağı |
| Malzeme sınıfı |
ASTM A403 WP304 / WP304L |
| UNS |
S30400 / S30403 |
| Malzeme Türü |
Austenitik paslanmaz çelik |
| Ürün Türü |
Boru kapağı / uç kapağı |
| Üretim standardı |
ASTM A403 / ASME SA403 |
| Boyut standardı |
ASME B16.9 |
| Bağlantı |
Butt Weld (BW) |
| Boyut aralığı |
1/8"-48" NB |
| Duvar kalınlığı |
SCH 10S-XXS |
| Son Hazırlık |
ASME B16.25, geçerli olduğunda |
| Isı Tedavisi |
Çözüm ısı ile işlenir |
| Yüzey |
İhtiyaca göre turşulanmış / patlatılmış / işlenmiş |
| Denetim |
Boyut, görsel, PMI, NDT gerekirse |
| Sertifikasyon |
EN 10204 3.1 mevcut |
ASTM A403 WP304 / WP304L malzemesi
ASTM A403, basınçlı borulama uygulamaları için işlenmiş austenitik paslanmaz çelik bileşenleri kapsar.WP304 ve WP304LKorozyona direnç, kaynaklanabilirlik ve genel süreç servis performansı gerektiğinde yaygın olarak kullanılan krom-nikel paslanmaz çelik sınıflarıdır.
WP304 vs WP304L
Ana malzeme ayrımı karbon içeriğidir.
| Sınıf |
UNS |
Karbon |
Tipik Özellik |
| WP304 |
S30400 |
≤ 0,08% |
Genel amaçlı 304 paslanmaz çelik |
| WP304L |
S30403 |
% ≤ 0.03 |
Saldırma uygulamaları için düşük karbonlu sınıf |
WP304L'nin daha düşük karbon limiti, kaynak sırasında krom karbid yağış riskini azaltmaya yardımcı olur ve bu nedenle yaygın olarak yoğun kaynak içeren üretilmiş boru sistemleri için belirlenir.
Paslanmaz Çelik Butt Weld Kapak Tasarımı
Butt kaynak kapağı, bir borunun veya teskinin açık ucuna monte edilir ve çevresinin etrafında kaynaklanır.
- Doğrudan boru ile testere arasında kaynak
- Sürekli kaynaklı bağlantı
- Kompakt dış profilli
- Boru sistemleri ile uygun hizalama
- ASME B16.9 boyut gereksinimleriyle uyumluluk
Kapağı standart boru boyutları ile seçilen özel gereksinimler için sağlanabilir.
ASME B16.9 Boyutları
ASME B16.9 fabrika üretimi dövme kıskaçlı kaynaklı armatürler için boyut gereksinimleri sağlar.Kullanılabilir boyut ve duvar kalınlığı kombinasyonları bağlı boru özelliklerine göre seçilebilir.
Tipik duvar isimleri şunları içerir:
- SCH 5S
- SCH 10S
- SCH 20S
- SCH 40S
- SCH 80S
- SCH 120
- SCH 160
- XXS
Gerçek kullanılabilirlik boyut, malzeme sınıfı ve uygulanabilir boyut gereksinimlerine bağlıdır.
Mümkün Paslanmaz Çelik Kapak Türleri
YUHONG, projenin gereksinimlerine göre farklı konfigürasyonlarda ve malzeme sınıflarında paslanmaz çelik kıskaç kaynak kapağı tedarik edebilir.
WP304 Butt kaynak kapağı
A403 WP304 paslanmaz çelik kapağıStandart 304 paslanmaz çeliklerin gerekli korozyon direncini sağladığı genel işlem borulama ve ekipman uygulamaları için yaygın olarak seçilir.
WP304L Butt Weld Kapak
A403 WP304L paslanmaz çelik kapağı304 paslanmaz çelik daha düşük karbonlu versiyonunun belirtildiği kaynaklı boru sistemleri için uygundur.
Özel paslanmaz çelik boru kapağı
Özel boyutlar, duvar kalınlıkları ve denetim gereksinimleri çizimlere, borulama özelliklerine veya satın alma siparişlerine göre dikkate alınabilir.
Başvurular
ASTM A403 WP304 / WP304L kıç kaynak kapağı, aşağıdaki boru ve ekipmanların bitişinde kullanılır:
- Petrol ve Gaz Boruları
- Petrokimya tesisleri
- Kimyasal İşleme
- Rafinasyon boruları
- Elektrik üretimi
- Sıcaklık Değiştiricisi Sistemleri
- Basınçlı Kaplar
- İşlem ekipmanları
- Su Arıtma
- Endüstriyel Borulama
- Gemicilik
- Genel Mekanik Aygıtlar
Kapak, kaynaklı bir uç kapanışı gerektiğinde boru uçlarını, ekipman bağlantılarını ve seçilen süreç boru boru dallarını kapatmak için kullanılabilir.
Neden WP304 / WP304L Butt Weld Kapaklarını Seçiyorsunuz?
- Korozyona Direnci- 304 paslanmaz çeliklerin krom içeriği, birçok yaygın atmosferik ve süreç ortamına dayanıklılık sağlar.
- Kaynatılabilirlik- WP304L, kaynaklı üretim için daha düşük karbonlu bir seçenek sunar ve kaynak gereksinimleri boru tasarımının önemli bir parçası olduğunda sıklıkla seçilir.
- Butt-Weld Bağlantısı- BW konfigürasyonu, kapağın doğrudan boruya kaynaklanmasına izin verir ve kompakt ve sürekli bir boru bağlantısı üretir.
- Standart Boyutlar- ASME B16.9 boyut gereksinimleri standart but-saldırma boru parçaları ile uyumluluğu sağlamak için yardımcı olur.
- Geniş Boyutlu- Ürün, uygulanabilir spesifikasyonlara göre geniş bir nominal boyut ve duvar kalınlığı aralığında temin edilebilir.
Üretim ve Denetim
Projenin özelliklerine bağlı olarak, denetim aşağıdakileri içerebilir:
- Kimyasal Kompozisyon Analizi
- Mekanik Test
- Isı işleme doğrulama
- Görsel Denetim

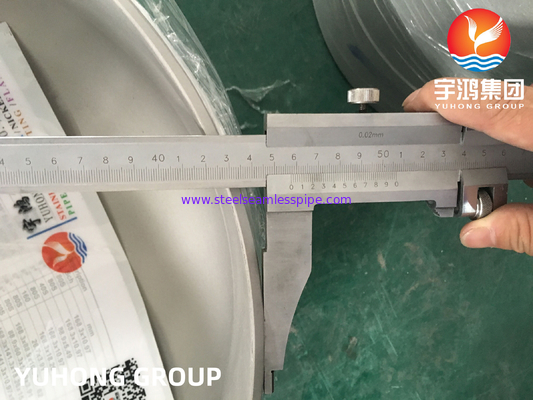

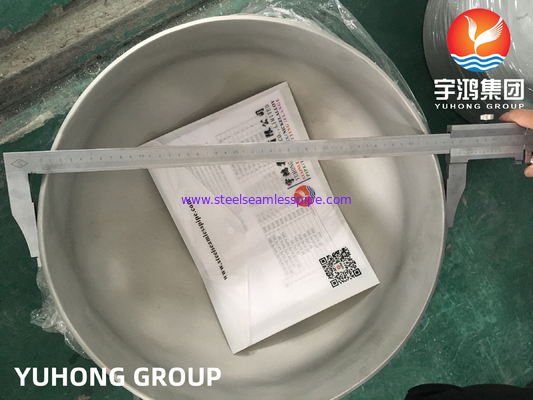

- Boyut Denetimi
- Sertlik Denemesi

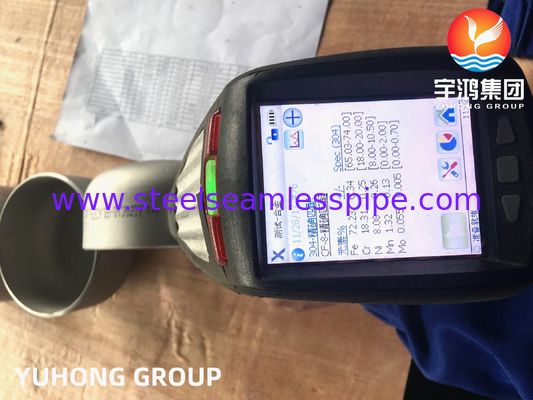

- Pozitif Malzeme Kimliği (PMI)
- Sıvı Penetrant Test (PT)
- Ultrasonik Test (UT)
- Diğer Üçüncü Taraf Denetimi
Malzeme Test Sertifikaları,EN 10204 3.1veya proje gereksinimleri.
Uygulanabilir Standartlar
Ürün aşağıdaki şartlara göre temin edilebilir:
- ASTM A403 / ASME SA403- Austenitik paslanmaz çelik boru armatürleri
- ASME B16.9- Fabrika üretimi kasık kaynakları
- ASME B16.25- Buttwelding Sonları
- EN 10204- Denetim Belgeleri
Projenin özelliklerine göre ek standartlar dikkate alınabilir.
WP304 vs WP304L Paslanmaz Çelik Kapaklar
| Ürün |
WP304 |
WP304L |
| UNS |
S30400 |
S30403 |
| Karbon Limiti |
≤ 0,08% |
% ≤ 0.03 |
| Krom |
18.0-20.0% |
18.0-20.0% |
| Nikel |
8.0-11.0% |
8.0-12.0% |
| Maddi Aile |
Austenitik paslanmaz çelik |
Austenitik paslanmaz çelik |
| Kaynatılabilirlik |
- İyi. |
Özellikle kaynaklı üretim için uygundur |
| Tipik Kullanım |
Genel süreç boruları |
Saldırılmış işlem boruları ve ekipmanları |
Nihai sınıf boru malzemesi özelliklerine, kaynak prosedürüne ve çalışma koşullarına göre seçilmelidir.
Ürün Tedarik Aralığı
YUHONG tedarik edebilir.ASTM A403 WP304 / WP304L paslanmaz çelik kıç kaynak kapağıaşağıdakilerle:
- 1/8 "-48" nominal boyut aralığı
- SCH 5S-XXS duvar kalınlığı seçenekleri
- Kıç kaynak uçları
- Standart ve özel boyutlar
- Turşulanmış, patlatılmış veya işlenmiş yüzeyler
- 3.1 Malzeme sertifikasyonu
- İHM ve gerekirse üçüncü taraf denetimleri
Sık Sorulan Sorular
Bir ASTM A403 WP304 kapağı nedir?
Bu, ASTM A403 WP304 uyarınca üretilen bir austenitik paslanmaz çelik boru takımıdır ve bir but-saldırma bağlantısı kullanarak bir boru sisteminin sonunu kapatmak için tasarlanmıştır.
WP304 ve WP304L arasındaki fark nedir?
Ana fark karbon sınırıdır.WP304L'nin maksimum karbon içeriği% 0,03, WP304 için% 0,08., WP304L'yi kaynaklı üretim için yaygın bir seçim haline getirir.
Kapağın boyutları için hangi standart kullanılır?
Standart fabrika üretimi kıvrımlı kaynak armatürleri için boyut standardı şudur:ASME B16.9.
Bu dikişsiz boru kapağı mı?
Üretim yolu, özel sipariş spesifikasyonuna göre onaylanmalıdır. ASTM A403, montaj ve kaliteye bağlı olarak farklı ürün biçimlerine ve üretim süreçlerine izin verir.Dolayısıyla, dikişsiz yapı gerekli olduğunda, besleme koşulları belirtilmelidir..
Hangi boyutlar mevcut?
Mevcut ürün özellikleri1/8" 48" NBÖzel gereksinimler çizimlere veya proje özelliklerine göre gözden geçirilebilir.
Basınçlı kaplar üretimi için WP304L kapağı sağlayabilir misiniz?
Evet. WP304/WP304L kıvrımlı kaynak kapağı, seçili basınçlı kaplar ve süreç ekipmanları imalat projeleri de dahil olmak üzere boru ve ekipman uygulamaları için temin edilebilir.Uygulanabilir tasarım ve malzeme özelliklerine bağlı olarak.
İlişkili Paslanmaz Çelik Butt Saldırma Fittings
- ASTM A403 WP304 / WP304L Dirseği
- ASTM A403 WP304 / WP304L Tee
- ASTM A403 WP304 / WP304L Redüktör
- ASTM A403 WP304 / WP304L Cross
- ASTM A403 WP316L Butt Weld Cap
- ASTM A403 WP321 Butt kaynak armatürleri
- ASTM A403 WP347H Butt kaynak armatürleri
- Paslanmaz Çelik Butt kaynak boru armatürleri ASME B16.9
YUHONG, endüstriyel boru ve işlem ekipmanları uygulamaları için paslanmaz çelik, çift katlı paslanmaz çelik ve nikel alaşımı borular, borular, kıvrımlı kaynak armatürleri ve flanslar tedarik eder.
