ASTM A179 Gömülü G-Tipi AL Fin Borusu Karbon Çelik Eşanjör Borusu

ASTM A179 Gömülü G-Tipi AL Fin Borusu Karbon Çelik Eşanjör Borusu

Bu alanda onlarca yıllık üretim ve ihracat tecrübesiyle YUHONG GROUP, ısı eşanjörü / kazan projeleri, denizcilik projeleri, petrol ve gaz projeleri vb. paslanmaz çelik borular ve tüpler.Ürünlerimiz dünya çapındaki müşteriler arasında iyi bilinmektedir.YUHONG GROUP, halihazırda 65'ten fazla ülkeyi kapsayan bu değerli müşterilerle uzun vadeli ilişkiler kurmuştur.

kanatlı tüpler nedir?

Fin boruları, birçok farklı endüstride kullanılan bir ısı eşanjörü türüdür.Bu tüpler, yüzey alanlarını artıran ve ısıyı daha verimli bir şekilde transfer etmelerini sağlayan kanatlı bir yüzeye sahiptir.Bu, enerji santralleri ve soğutma sistemleri gibi yüksek ısı transfer hızlarının gerekli olduğu uygulamalar için idealdir.

Fin tüpleri, bakır, alüminyum ve paslanmaz çelik dahil olmak üzere çeşitli malzemelerden yapılır.Çeşitli boyut ve şekillerde mevcutturlar ve her uygulamanın özel ihtiyaçlarını karşılamak üzere özelleştirilebilirler.

Kanatlı boruların en önemli faydalarından biri, yüksek sıcaklık ve basınçlarda verimli bir şekilde çalışabilmeleridir.Bu, onları klima, ısı eşanjörleri ve radyatörler dahil olmak üzere çok çeşitli uygulamalarda kullanıma uygun hale getirir.

Kanatlı borular, yüksek termal performanslarının yanı sıra dayanıklı ve uzun ömürlüdür.Korozyona karşı dirençlidirler ve genellikle endüstriyel ortamlarda bulunan zorlu ortamlara dayanabilirler.Bu, onları birçok farklı endüstri için uygun maliyetli bir çözüm haline getirir.

ASTM A179'un Kimyasal Bileşimi​

Kısa Açıklama

G Tipi Gömülü Kanatlı Boru, kanatçık şeridinin gergin bir şekilde sarılması ve yaklaşık 0,4 mm oluk derinliği ile boruya kesilen oluğa yerleştirilmesi, ardından kanatçığın alt kısmının oluğa yönlendirilmesi ve taban borusu ile sıkıca doldurulmasıdır.

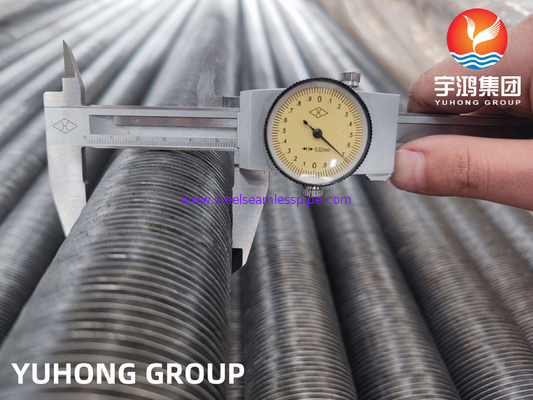

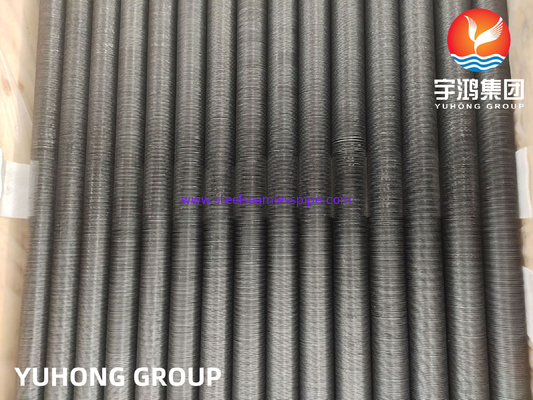

G Tipi Gömülü Kanatlı Boru

G Tipi Gömülü Kanatlı Boru, kanatçık şeridinin gergin bir şekilde sarılması ve yaklaşık 0,4 mm oluk derinliği ile boruya kesilen oluğa yerleştirilmesi, ardından kanatçığın alt kısmının oluğa yönlendirilmesi ve taban borusu ile sıkıca doldurulmasıdır. kanatçıkların altındaki oyukları yuvarlayarak kanatçıkları yerine oturtun.G Tipi Gömülü Finli Tüpün maksimum çalışma sıcaklığı 400°C'ye ulaşabilir.

G Tipi Gömülü Kanatlı Boru Hızlı Ayrıntılar

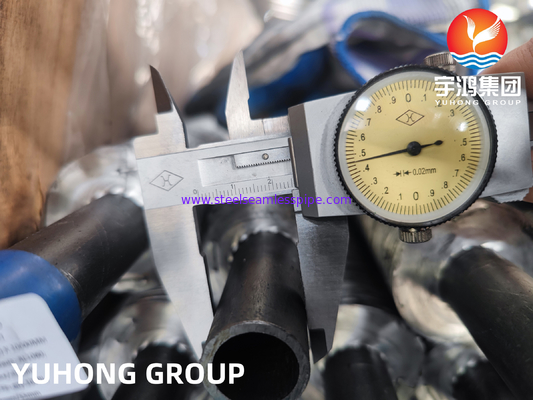

Çekirdek boru malzemesi:
1. Karbon çeliği: A179, A192, SA210 Gr A1/C, A106 Gr B
2. Paslanmaz çelik: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Bakır: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
yüzgeç malzemesi:
1. Alüminyum (Alu.1100, Alu.1060)
2. Bakır.
3. Çelik
Fin tipi: Katı düz
Fin Tüp Tipi: G Tipi Gömülü
Dış çap (OD): 16mm Min~50,8mm maks.
Boru uzunluğu: 18.000 mm'ye kadar.
Kanat yüksekliği: 16,5 mm maks.
Fin kalınlığı: genellikle 0.4mm~0.6mm
Kanat aralığı: minimum 2,1 mm (12FPI)

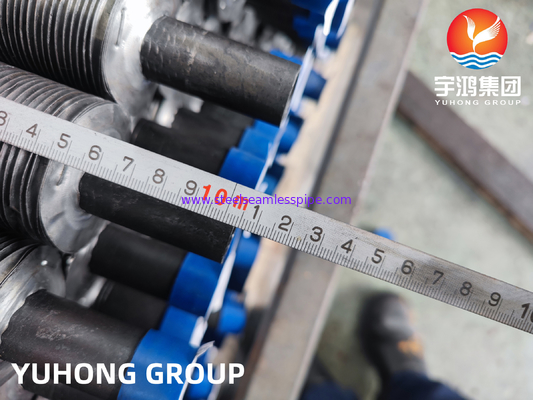

Yüzey Koruması: Her iki çıplak uç, elektrosprey ark sistemi kaplaması ile metalize edilmiş çinko veya alüminyum olacaktır.
Aksesuarlar: Boru destek kutuları, kelepçeler veya ara parça kutuları (malzemeler: alüminyum, çinko ve paslanmaz çelik).

Avantajlar

Isıyı sıcak bir sıvıdan daha soğuk bir sıvıya bir boru duvarından aktarmak, çoğumuzun kanatlı borular kullanmasının nedenidir.

Ancak, kanatlı bir boru kullanmanın en büyük avantajının ne olduğunu sorabilirsiniz.Bu transferi yapmak için neden normal bir tüp kullanmıyorsunuz?Yapabilirsin ama oran çok daha yavaş olacak.

Kanatlı bir tüp kullanılmadığında, dış yüzey alanı iç yüzey alanından önemli ölçüde daha büyük değildir.Bu nedenle, en düşük ısı transfer katsayısına sahip akışkan, toplam ısı transfer oranını belirleyecektir.Borunun içindeki akışkanın ısı transfer katsayısı borunun dışındaki akışkanınkinden birkaç kat daha büyük olduğunda, borunun dış yüzey alanını artırarak genel ısı transfer hızı büyük ölçüde iyileştirilebilir.

Kanatlı borular yüzey alanının dışında artar.Kanatlı bir tüpün yerinde olması, genel ısı transfer oranını artırır.Bu daha sonra belirli bir uygulama için gereken toplam tüp sayısını azaltır ve bu da genel ekipman boyutunu azaltır ve uzun vadede projenin maliyetini azaltabilir.Birçok uygulama durumunda, bir kanatlı boru, altı veya daha fazla çıplak borunun yerini, maliyetin 1/3'ünden ve hacmin 1/4'ünden daha düşük bir fiyata alır.
