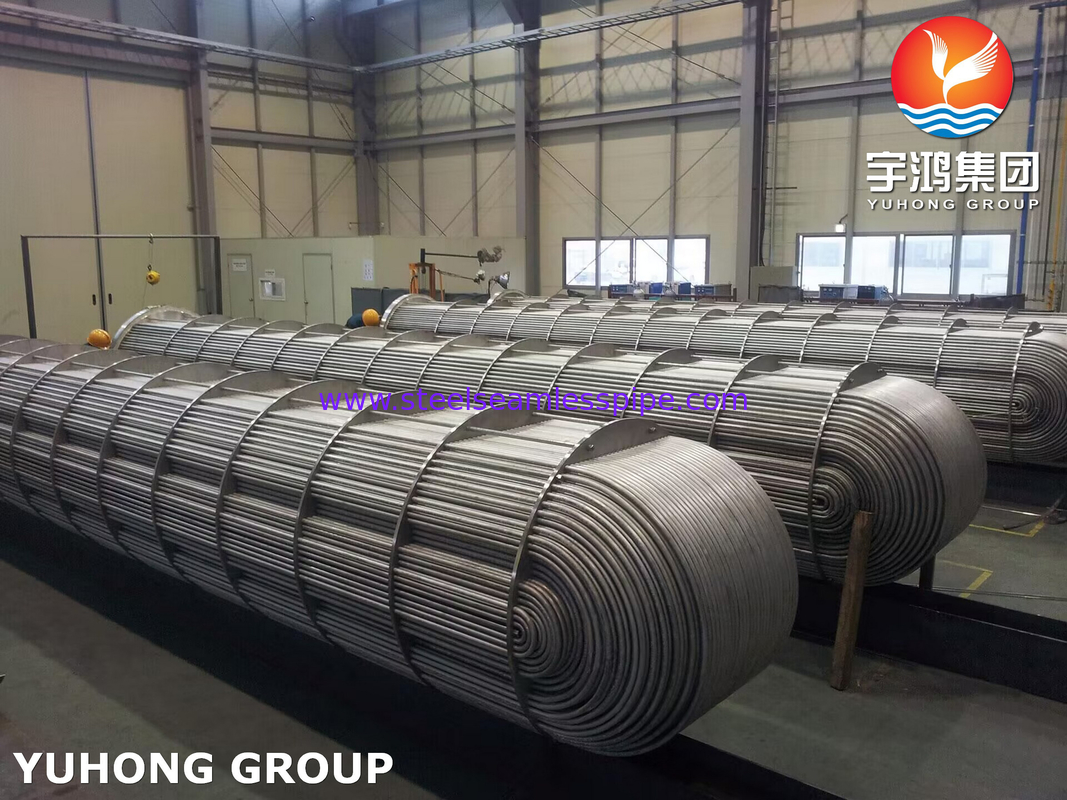

ASME SA213 TP316L Paslanmaz Çelik Tüp Paketi Isı Değiştiricisi Parçaları

ASME SA213 TP316L Paslanmaz Çelik Tüp Paketi Isı Değiştiricisi Parçaları

Isı değiştiricisi boru kümesi imalat süreci:


1Malzeme hazırlığı: Üretim için doğru malzemeyi seçin. Genellikle kullanılan boru kümesi malzemeleri paslanmaz çelik, bakır alaşımı vb.İş koşullarına ve sıvı özelliklerine göre uygun malzemeyi seçmek için.
2. İşleme boru kümesi: Tasarım gereksinimlerine göre, boru boru bölümünün gerekli boyutuna kesilecektir. kaynak kullanın
Boru bölümleri uzatma yoluyla bağlar halinde birbirine bağlanır.
Ayak borusunun doğusundaki kaynak: boru kümesinin tüm parçaları kaynaklanmıştır.- Saldırma işlemi, kaynakın derinliğini ve genişliğini sağlamak için ilgili kaynak işlemi özelliklerine uygun olarak yapılmalıdır..
4Temizleme işlemi: Kaynaklama sürecinde üretilen kaynak çamurunu ve diğer kirlilikleri çıkarmak için kaynaklı boru kümesi temizlenir.Ayrıca boru kümesi içinde korozyon ve toz önlemek için gereklidir.
5Test ve denetim: paketlerin kalitesinin gereksinimleri karşılamasını sağlamak için paketlerin yıkıcı olmayan test edilmesi.
Genellikle kullanılan algılama yöntemleri arasında X-ışını, ultrasonik vb. vardır.
6. Yüzey tedavisi: boru kümesinin dış yüzeyinin korozyon karşıtı tedavisi. Yaygın tedavi yöntemleri korozyon karşıtı boya püskürtme, galvanizlenmiş ve benzeri yöntemlerdir.
7Paketleme ve nakliye: tamamlanmış tüp paketinin taşınmasını önlemek için paketleme ve nakliye
Hasarlı.


Sıcaklık değiştiricisi tüp kümesi montaj süreci:


1Kurulmadan önce hazırlık: Isı değiştiricisi borusu paketini ve ilgili ekipmanları hasar veya gevşeme olduğundan emin olmak için kontrol edin. Gerekli araçları ve kurulum malzemelerini hazırlayın.
2. Kurulum konumlandırması: Tasarım gereksinimlerine ve gerçek inşaat durumuna göre, ısı değiştiricisi borularının kurulumunu belirleyin
Yerleşim ve yön: Ölçme ve işaretleme yoluyla kurulumun doğruluğunu sağlayın.
3Kurulum örneği: Tutarın istikrarını ve dengesini sağlamak için destek çerçevesini ve destek cihazını ısı değiştiricisi boru kümesinin kurulum pozisyonuna yerleştirin.
4. boru hattını bağlayın: tasarım gereksinimlerine göre, ithalat ve ihracat boru hattını ve ilgili valfi bağlayın. Kaynaklama, sıvılama vb. gibi uygun bağlantı yöntemlerini seçin.
5. Tüp kümesi kurulum: destek çerçevesine yapılmış tüp kümesi konumlandırın ve tüp kümesi seviyesini korumak için dikkat
Tüp havuzunu uygun aletlerle destek çerçevesine bağlayın.
6. Boru hattı bağlantısı: Tasarım gereksinimlerine göre, boru hattı bağlantının sıkı ve mühürlü olmasını sağlamak için bağlanır. Boru bağlantısı vidaları sıkıştırarak sağlamlaştırılır.
7. Denetim testi: Kurulumdan sonra, ısı değiştiricisi boru kümesini kontrol edin ve test edin. gevşeme veya sızıntı fenomeninin olup olmadığını kontrol edin.boru kümesinin taşımak kapasitesini ve korozyon direncini test edin.
8Koruyucu önlemler: Kurulum tamamlandıktan sonra, ısı değiştiricisi boru kümesi korunur. boru yalıtımı, ısı koruma, koruma kurulumları vb.boru kümesini dış çevrenin etkisinden korumak için.

Yaptığımız kalite testlerinden bazıları şunlardır:

U tüp ısı değiştiricisi

Petrokimyasal ekipmanlara ait bir tür kabuk ve boru ısı değiştiricisi, boru kutusu, kabuk ve boru kümesi gibi ana bileşenlerden oluşur,ve adlandırdı çünkü ısı değişim borusu U şeklindedirU şeklindeki boru ısı değiştiricisinin sadece bir boru plağı vardır ve borunun her iki ucu da aynı boru plağına sabitlenmiştir.

Bu tür bir ısı değiştiricinin özelliği, tüp havuzunun serbestçe teleskoplanabilmesidir.ve termal stres tüp ve kabuk arasındaki sıcaklık farkından kaynaklanmayacak, ve termal telafi performansı iyidir; Boru uzunluğu iki kattır, akış hızı uzundur, akış hızı yüksektir, ısı transferi performansı iyidir; Güçlü taşıma kapasitesi;Tüp kümesi kabuğundan çekilebilir, onarımı ve temizliği kolaydır ve yapı basittir ve maliyeti ucuzdur.ve en iç borunun bükme yarıçapı çok küçük olamaz çünkü, tüp plakanın merkezinde dağıtım tüpü kompakt değildir, bu nedenle tüp sayısı çok fazla olamaz ve tüp kümesinin orta kısmında bir boşluk vardır,böylece kabuğu akışı kısa devre kolay ve kabuğu ısı transferi etkilerEk olarak, büküldükten sonra boru duvarının incelemesini telafi etmek için, düz boru bölümünün daha kalın bir duvarlı bir boru kullanması gerekir.Sadece kabuk duvarı için uygun sıcaklık farkı büyüktür., veya kabuk ortamı kolayca ölçeklenebilir ve boru ortamı temiz ve ölçeklenmesi kolay değildir, yüksek sıcaklık, yüksek basınç, koroziv durum.
