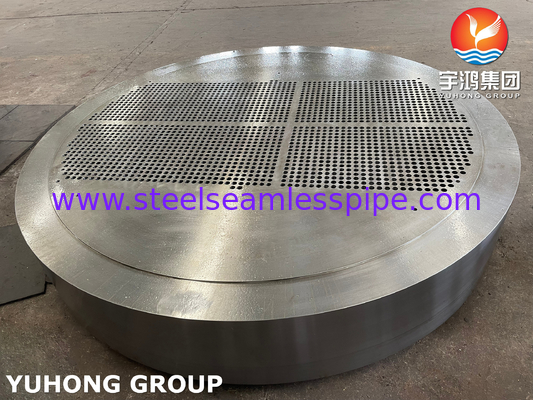

ASME SA516 Gr.70N STATIONARY TUBESHEET
Sabit boru plaka ısı değiştiricisi, boru kümesinin her iki ucundaki boru plakalarının kaynakla kabukla sabit bir şekilde bağlandığı bir kabuğu ve boru ısı değiştiricisini ifade eder.Tüp plaka ve kabuğu kaynak sonra, aynı zamanda bir flens olarak da kullanılabilir ve boru kutusu flensine vidalarla bağlanabilir.Avantajı, yapının basit olması ve eşit ısı transferi yüzeylerini sağlayarak gerekli kabuğun iç çapının en küçüğü olmasıdır..
Tüp levhaları, çeşitli ısı değiştiricilerinin ve kabuk ve tüp kaplarının kilit bileşenleridir.Çeşitli türde boru levhaları vardır.Aşağıda bazı yaygın segment türleri ve ayrıntılı açıklamaları bulunmaktadır:
1Sabit boru levhası: Açıklama: Sabit boru levhası ısı değiştiricinin kabuğuna sabitlenir ve sabit boru levhasının deliğine kaynaklanır veya kaynaklanır.Onlar tüp levhasına göre hareket etmeyecek ve tüpler ve kabuğu arasındaki genişleme çok küçüktür.
2Yüzen boru plaka:
Açıklama: Yüzen boru levhasının tasarımı, boru kümelerinin sıcaklık değişiklikleriyle serbestçe genişlemesine ve daralmasına izin verir.AncakBorulara ve borudan boru levhasına bağlantı veren eklemlere zarar vermeden korunmak için stgticat temptre vanaton mevcut olduğunda hs kullanın.
3U şeklindeki boru kümesi:
Açıklama: U-tüp havuz ısı değiştiricisinde, tüpler bir "şekil"e bükülür. U şekilli tüplerin uçları tek bir tüp levhasına sabitlenir veya kaynaklanır.Bu konfigürasyon tipik olarak termal genişleme ve daralma yerleştirilmesi gereken uygulamalarda kullanılır, ama bağlantıyı bakım için çıkarmak gerekiyor.
4. Yüzen baş borusu plaka:
Not: Bazı kabuk ve boru ısı değiştiricilerinde, diğer ucu yüzen bir boru başı ısı değiştiricisi ile kapatılır ve kabukların bir ucu sabit bir boru plaka ile kapatılır.Yüzen baş, tüpün termal genişlemesi ve daralmasına uyum sağlamak için eksenel olarak hareket edebilirBu tasarım Rappe ısı değiştiricilerinde yaygındır.
5Sabit boru levhası (genişleme ekleminin açıklamasıyla) Boru ile kabuk arasındaki geçici bağlantı önemlidir ve yüzen bir boru levhası pratik olmayabilirse,sabit boru levhasının tasarımına genişleme eklemleri dahil edilebilirBu genişleme eklemleri, boru ve boru levhası arasındaki güçlü bir bağlantıyı korurken belli bir miktarda harekete izin verir.Özel başvuru dahil, sıcaklık ve basınç gereksinimleri ve termal genişleme ve daralmaya uyum sağlama ihtiyacı.ısı değiştiricilerin ve basınç kaplarının verimli ve güvenli çalışmasını sağlamak için boru levhalarının uygun seçimi ve tasarımı çok önemlidir
- Hayır.
Sabit boru plaka ısı değiştiricisinin özellikleri şunlardır:
1- Bypass sızdırması küçük.
2Kırma makineleri daha az kullanılır ve maliyeti düşüktür;
3İç sızıntı yok.
4Sıcaklık aktarım alanı yüzen başlı ısı değiştiricisinden %20 ila %30 daha büyüktür.
Sabit boru plaka ısı değiştiricilerinin dezavantajları şunlardır:
1. kabuk ve boru duvarı arasındaki sıcaklık farkı büyüktür. t ≥ 50°C olduğunda kabuk üzerine bir genişleme ekleminin kurulması gerekir;
2. Sıcaklık farkı kuvveti kolayca üretilir ve sıcaklık farkı gerginliği boru plaka ve boru başı arasında kolayca üretilir ve hasara neden olur;
3Kabuk tarafı mekanik olarak temizlenemez.
4Borular korodlandıktan sonra, kabukla birlikte atılacaklar ve ekipman ömrü kısa olacaktır.
