Yuhong Holding Group Co., LTD
Menşe yeri: | Çin |
Marka adı: | YUHONG |
Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
Model numarası: | ASTM/ASME |
Min sipariş miktarı: | 500KG |
---|---|
Fiyat: | NEGOTIABLE |
Ambalaj bilgileri: | Kontrplak Kasa / Demir Kasa / Plastik Kapaklı Paket |
Teslim süresi: | 10-90 Gün |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | Müşterinin İsteğine Göre |
Türü: | Yara L Tipi Fin Borusu | Standart: | ASTM |
---|---|---|---|
Malzeme sınıfı: | Dubleks çelik/Karbon çeliği | Kanat malzemesi: | Alüminyum, karbon çeliği, paslanmaz çelik |
Vurgulamak: | Sıcaklık Değiştiricisi L Tipi Fin Tüp,Dondurucu L Tipi Fin Tüp,ASTM yaralı tip kanatlı tüp |

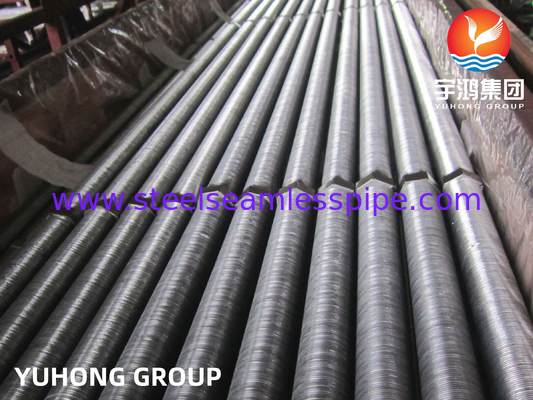

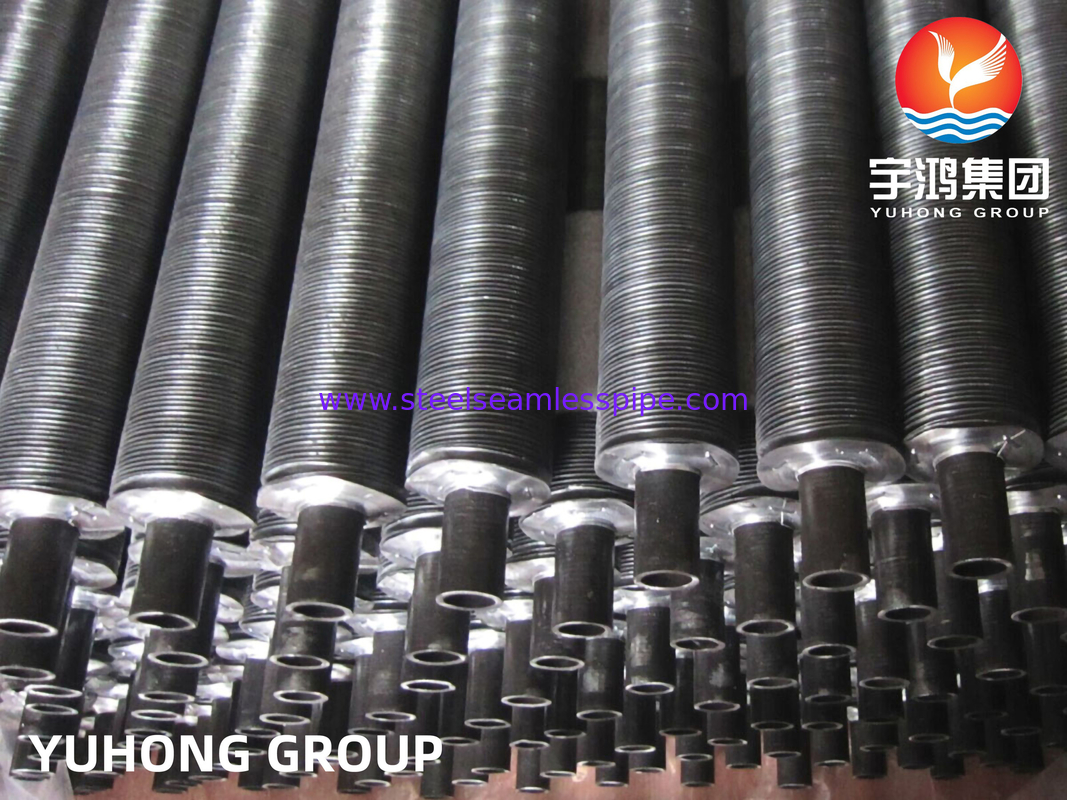

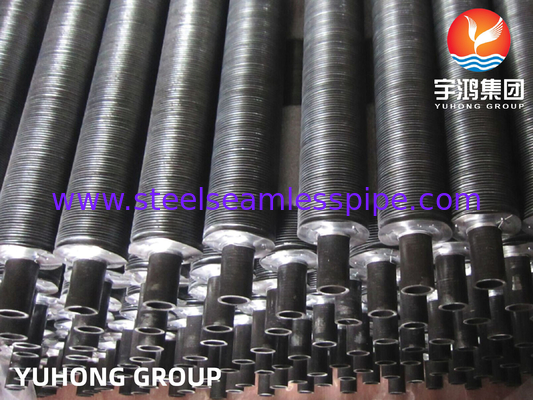

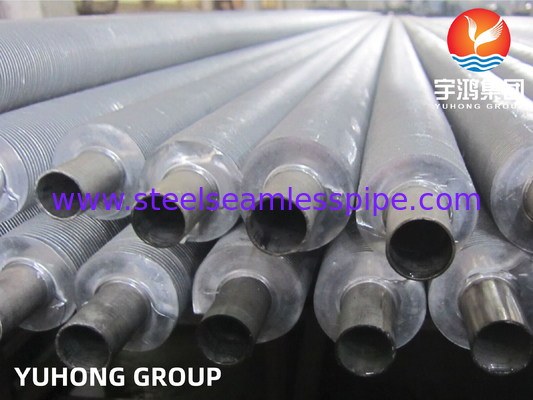

Sıcaklık Değiştiricisi için Yaralı L Tipi Fined Tube
L tipi kanat tüpü, petrokimya, güç üretimi ve ısıtma ve soğutma uygulamaları gibi çeşitli endüstrilerde kullanılan bir çeşit ısı değiştiricisi tüpüdür.Adındaki "L", tüpün içine takılan yüzgeçlerin şeklini ifade eder.Bu yüzgeçler dikdörtgen şeklindedir ve tüpe 90 derecelik bir açıyla yapıştırılarak ona bir "L" şekli verir.böylece ısı aktarımı verimliliğini artırırTüpler genellikle uygulamanın özel gereksinimlerine bağlı olarak bakır, alüminyum veya paslanmaz çelik gibi malzemelerden yapılır.
KL tipi kanatlı tüp, kanatları sarmadan önce, taban tüpünde örüntüler sarın veya sarıcıya bir bıçak ekleyin, taban tüpünde sarın.Ve arka bıçağı kullanın., aynı anda kükreyerek ve sarkıtarak.
KL Tipi Fined Tube, yüzgeçler ile boru arasındaki maksimum yüzey temasına dayanır, bu da önceden bükülmüş borunun etrafında spiral şeklinde oluşan yüzgeç şeritlerinin gerilmesiyle sağlanır.Daha iyi bir bağlanma ve ısı aktarımı sağlarKL Tipi Fined Tube'un maksimum çalışma sıcaklığı 250°C'ye ulaşabilir ve maksimum çalışma basıncı 3.2MPa'ya ulaşabilir.
Tip LL kanatlı boru, kanatlı borudur ve kanatlı ayakların LL şeklinde (katlantılı LL'ler) önceden şekillendirilmesi ve alüminyum kanatlı veya bakır kanatlı bir şerit basama borusuna gerilim altında uygulanır.Ancak, ayaklar, bir ayak diğerinin üst üste gelmesi için önceden şekillendirilir, bu da taban borusunun korunmasını ve kanatlı borunun termal temas alanını artırır.hava ön ısıtıcıları., maksimum çalışma sıcaklığı 180 °C'ye ulaşabilir.
"LL" şeklindeki yüzgeç tasarımı, hareketi ve ayrılığı önlemek için birbirine bükülmüş birbirine bağlanmış yüzgeçlere sahiptir.dikişsiz çelik boru borusunun yüzeyine dik olan "LL" şeklindeki yumuşak düz yüzgeçler, hava/gaz akışına çok düşük bir direnç sağlar ve kirlenmenin en aza indirgenmesini sağlar.Yüzgeçin alt kısmı taban borusuyla temas halindedir ve yüzgeçin uzunluğu boyunca tam bir ceket sağlar. Bu nedenle, isim korozyonun bir faktör olduğu uygulamalara uygulanır.Bu LL Tipi Fined Tube sıklıkla koroziv ortamlarda daha pahalı ekstrüde yüzgeçlerin yerine kullanılır.
Sıcak bir sıvıdan soğuk bir sıvıya boru duvarından ısı aktarmak, çoğumuzun yüzgeçli boruları kullanmasının nedeni.
Ama sorduğunuz şey, kanatlı bir tüp kullanmanın en büyük avantajı nedir? Neden bu aktarımı yapmak için sıradan bir tüp kullanamıyorsunuz?
Yüzgeçli tüp kullanmamakla dış yüzey alanı iç yüzey alanından önemli ölçüde daha büyük değildir.En düşük ısı transferi katsayısı olan sıvı, toplam ısı transferi hızını belirleyecektir.. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Yüzey alanının dışında kanatlı tüpler büyür.Bu, belirli bir uygulama için gerekli olan toplam boru sayısını azaltır, bu da toplam ekipman boyutunu azaltır ve uzun vadede projenin maliyetini azaltabilir.Birçok uygulama durumunda, bir kanatlı tüp, altı veya daha fazla çıplak tüpü maliyetinin 1/3'ünden ve haciminin 1/4'ünden daha az bir maliyetle değiştirir.
Sıcak bir sıvıdan boru duvarından daha soğuk bir sıvıya ısı aktarımını içeren uygulamalar için, yüzgeç borular kullanılır.sıvılardan biri hava veya başka bir gaz, hava tarafı ısı transferi katsayısı çok daha düşük olacaktır, bu nedenle ek ısı transferi yüzey alanı veya bir kanat boru değiş tokuşu çok yararlıdır.Bir kanatlı tüp değişkeninin genel kalıp akışı genellikle çapraz akıştırBununla birlikte, paralel akış veya karşı akış da olabilir.
Pençeler, ısı değiştiricisi borusunun etkili yüzey alanını artırmak için kullanılır.Kabuklu borular, boruların dışındaki ısı aktarım katsayısı içindekiden önemli ölçüde daha düşük olduğunda kullanılır.Başka bir deyişle, sıvıdan gaz, buhardan gaz, buhardan havaya ısı değiştiricisi ve termal sıvıdan havaya ısı değiştiricisi gibi ısı aktarılır.
Bu tür bir ısı aktarımının gerçekleşebileceği hız üç faktöre bağlıdır: iki sıvı arasındaki sıcaklık farkı;[2] Her bir sıvı ile boru duvarı arasındaki ısı transferi katsayısı; ve [3] her bir sıvının maruz kaldığı yüzey alanı.
Türü | Açıklama | Temel tüp | Fin özellikleri (mm) | ||
Aşırı doz (mm) | Fin pitch | Yüzgeç yüksekliği | Yüzgeç kalınlığı | ||
Karıştırılmış | G tipi yüzgeç tüpü | 16-63 | 2.1-5 | <17 | - Hayır.4 |
Ekstrüde edilmiş | Tek metal kombinasyon metali | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
T-tip yırtıcı tüp | 10-38 | 0.6-2 | <1.6 | - Hayır.3 | |
Bambu tüp, dalgalanmış tüp | 16-51 | 30 Ağustos | < 2.5 | / | |
Yara | I/kl/ll tip kanat tüpü | 16-63 | 2.1-5 | <17 | - Hayır.4 |
