Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | Çin |
| Marka adı: | YUHONG |
| Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model numarası: | ASTM A210 Sınıf A1 Gömülü Fin Borusu |
| Min sipariş miktarı: | 10 PCS |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Gereksinimler/ Kontrplak Kasa/ Demir Kasa/ Plastik Kapaklı Demet |
| Teslim süresi: | miktar bağlıdır |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | ayda 1000 ton |
| Tüp malzemesi: | ASTM A210 Sınıf A1 | yüzgeç tipi: | Gömülü |
|---|---|---|---|
| Kanat malzemesi: | AL 1060 | Uygulama: | Eşanjör/Isıtıcı Parçaları |
| Vurgulamak: | ASTM A210 gömülü kanatlı tüp,Karbon çelik G tip Fin tüpü,Al 1060 gömülü kanat tüpü |
||

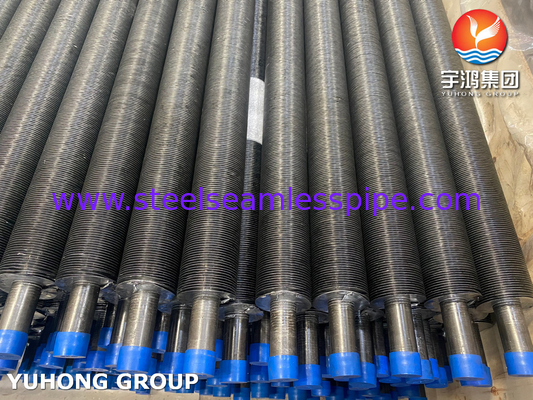

Karbon çelikG Tipi Fin tüpü ASTM A210 A1 Al 1060
Özet:
G G Tipi Alüminyum gömülü kanatlı tüp, ısı değiştiricinin önemli bir parçasıdır, özellikle alüminyumdan yapılmış kanatlı tüp hafif ve üretimi kolaydır.ve genellikle ısı değişim cihazlarında kullanılır.
Embedded Fin tüplerinin ana tasarım özelliği, kanatların içine kesilen spiral bir oluk içine sokulması ve kaynaklanmasıdır.
Gömülü yüzgeçler, yüksek termal döngü veya yüksek sıcaklıklarda ve yüzgeç tarafının düzenli olarak temizleneceği yerlerde kullanılmak için en uygun yerlerdir.Bu tip yüzgeç, en az bir duvar kalınlığına ihtiyaç duyulan büyük bir sınırlama ile birlikte gelir.Bununla birlikte, G tip kanat 400 ° C'ye kadar sıcaklığa dayanabilir ve daha iyi iletkenlik için karbon çelik kanatları içerebilir.
Üretim süreci
Özellikle, G tipi kanat borusu, çelik boruya önceden işlenmiş belirli bir genişliğe ve derinliğe sahip bir spiral oluktur ve daha sonra ekipman üzerindeki çelik boruya alüminyum şeridi yerleştirilmiştir.Dolaşım sürecinde, belirli bir ön sıkıştırma gücü nedeniyle, çelik şeridi sarmal olukta sıkıca sıkıştıracak ve böylece çelik şeridi ve çelik boru arasında belirli bir temas alanı sağlanacak.
Çelik şeridin sıçramasını ve düşmesini önlemek için, çelik şeridin her iki ucunun çelik boruya kaynaklanması gerekir.Çelik şeridi ve sarmal oluk arasında belli bir tepki olmalıdırEğer geri tepki bir müdahale oluşturmak için çok küçükse, yapıştırma işlemi sorunsuz bir şekilde ilerlemek zordur.
Ek olarak, sarmal çelik kemer her zaman belli bir sıçrama olacaktır, sonuç olarak, çelik kemer ve spiral oluk alt yüzeyi iyi birleştirilmez.Inlay yüzgeçler genel ekipmanlarda yapılabilir, ve maliyeti yüksek değil.
A210 Sınıf A1 Kimyasal Kompozisyon
|
Sınıf |
C ((Max) |
M |
Si(Min) |
P ((Max) |
S ((Max) |
|
A1 |
0.27 |
En fazla 0.93 |
0.10 |
0.035 |
0.035 |
Mekanik Özellikler
|
Sınıf |
Çekim sıklığı ((Mpa) |
Üretim Gücü ((Mpa) |
Uzunluk (%) |
|
A1 |
≥415 |
≥255 |
≥ 30 |
G Tipi gömülü kanatlı tüp hızlı ayrıntılar:
Merkezi tüp malzemesi:
1Karbon çelik: A179, A192, SA210 Gr A1/C, A106 Gr B
2Paslanmaz çelik: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Bakır: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Yüzgeç malzemesi:
1Alüminyum (Alu.1100, Alu.1060)
2- Bakır.
3Çelik.
Yüzgeç tipi: Katı düz
Fin tüp tipi: G tipi gömülü
Dış çapı (OD): 16 mm Min ~ 50.8 mm maksimum.
Boru uzunluğu: 18,000 mm'ye kadar.
Yüzgeç yüksekliği: en fazla 16.5 mm.
Pençe kalınlığı: Genellikle 0.4mm ~ 0.6mm
Pençe mesafesi: En az 2,1 mm (12FPI)
Yüzey Koruması: Her iki çıplak ucu da elektro sprey yay sistemi kaplama ile metalleştirilmiş çinko veya alüminyum olmalıdır.
Aksesuarlar: Tüp destek kutuları, sıkıştırıcılar veya aralık kutuları (malzemeler: alüminyum, çinko ve paslanmaz çelik).
Başvurular
- Farmasötik ekipman
- Kimyasal ekipman
-Deniz suyu ekipmanları
-Sıcaklık Değiştiricileri
-Kondansörler.
- Pulp ve Kağıt Sanayi
-Deniz dışı petrol sondaj şirketleri
- Güç üretimi
- Petrokimya
- Gaz İşleme
