Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | Çin |
| Marka adı: | YUHONG HOLDING GROUP |
| Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model numarası: | C44300, C68700, C70600, C71500 |
| Min sipariş miktarı: | 100kg |
|---|---|
| Fiyat: | NEGOTIABLE |
| Ambalaj bilgileri: | ahşap kutu paketi |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | müşterinin isteğine göre |
| Malzeme: | C44300, C68700, C70600, C71500 | Standart: | ASTM B111, ASTM B88, ASTM B288, ASTM B688 |
|---|---|---|---|
| Ürün Cinsi: | dikişsiz boru, kaynaklı boru, bakır bağlantı parçası, Bakır kanatlı boru | TPE: | BV, SGS, IEI, MOODY, .... |
| Paket: | Kontrplak Kasa / Demir Kasa / | ||
| Vurgulamak: | Hava soğutucu bakır alaşımlı tüp,C70600 Bakır alaşımlı dikişsiz boru,15 mm bakır alaşımlı dikişsiz tüp |
||

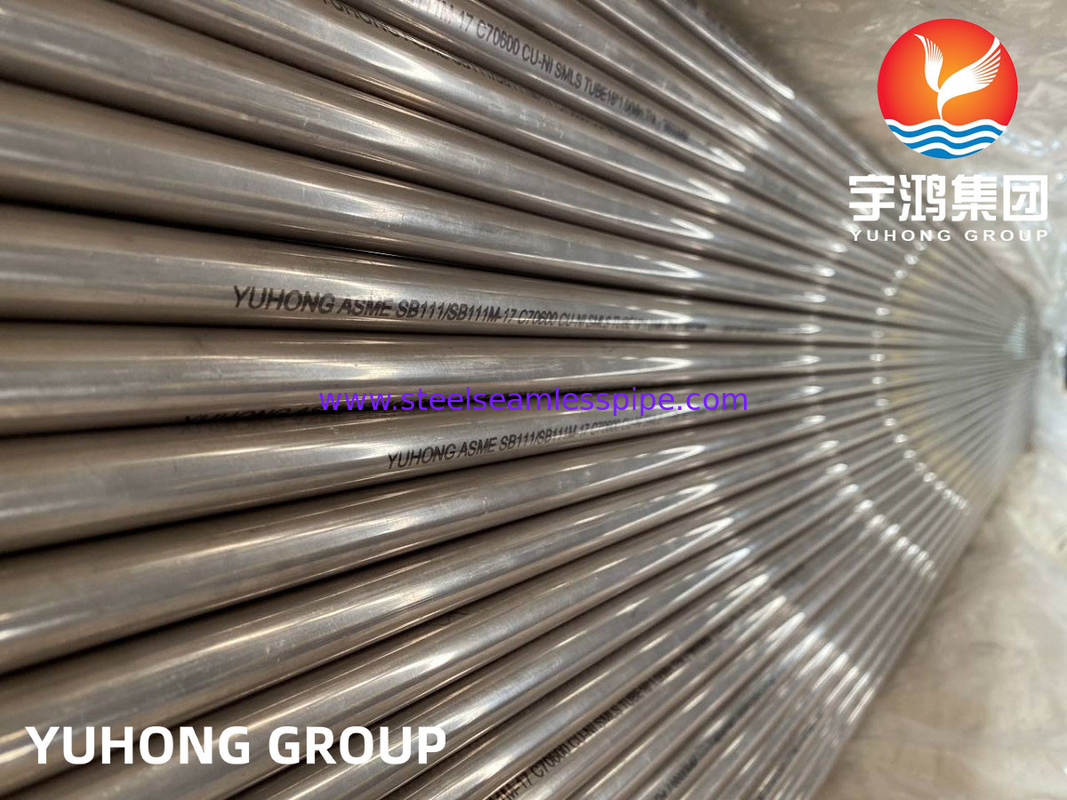

Bakır Alaşımlı Dikişsiz Boru ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm Su Arıtma Hava Soğutucu Isıtıcı
| ASTM B-111-89a / ASME SB-111-89a BAKIR VE BAKIR ALAŞIMLI DİKİŞSİZ KONDANSATÖR BORULARI VE YÜKSÜK |
| 1. Kapsam 1.1 Bu spesifikasyon, yüzey kondansatörlerinde, buharlaştırıcılarda ve ısı eşanjörlerinde kullanılmak üzere çap olarak 31/8 inçe kadar (dahil) bakır ve çeşitli bakır alaşımlarından oluşan dikişsiz boru ve yüksük stoğunu kapsar.Bu uygulamaya yönelik borular normalde aşağıdaki bakırlardan veya bakır alaşımlarından yapılır: |
| Bakır veya Bakır Alaşımı | Öncekioy Kullanımı | Metal Türü |
| UNS Hayır | Tanım | |
| C10200 | İLE İLGİLİ | Artık deoksidanlar olmadan oksijensiz |
| C12000 | Veri Kaybını Önleme | Fosforlu, düşük kalıntı fosfor |
| C12200 | DHP | Fosforlu, yüksek kalıntı fosfor |
| C14200 | DPA | Fosforlu, arsenikli |
| C19200 | - | Fosforlu, %1 demir |
| C23000 | - | Kırmızı pirinç |
| C28000 | - | Muntz Metal |
| C44300 | - | Amirallik Metalleri, B, C ve D |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | Alüminyum Bronz |
| C68700 | - | Alüminyum Pirinç, B |
| C70400 | - | 95-5 Bakır-Nikel |
| C70600 | - | 90-10 Bakır-Nikel |
| C71000 | - | 80-20 Bakır-Nikel |
| C71500 | - | 70-30 Bakır-Nikel |
| C71640 | - | Bakır-Nikel-demir-Manganez |
| C72200 | - | - |
1.2 Uyarı - Cıva, kullanım ve imha sırasında kesin bir sağlık tehlikesi oluşturur (Bkz. 12.1.)
| Bakır Alaşımı UNS No. | Bakır Artı Adlandırılmış Elementler % min. |
| C60800 | 99.5 |
| C70400 | 99.5 |
| C70600 | 99.5 |
| C71000 | 99.5 |
| C71500 | 99.5 |
| C71640 | 99.5 |
| C72200 | 99.8 |
Geriye kalan olarak ziniğin belirtildiği bakır alaşımları için.fark olarak bakır veya çinko alınabilir
analiz edilen tüm öğelerin toplamı ile %100 arasında
TABLO 1 KİMYASAL GEREKSİNİMLER
| Kompozisyon, % | |||||||||||||
| Bakır veya Bakır Alaşımı UNS No. | BakırA | Teneke | Alüminyum | Nikel, Kobalt dahil | Kurşun, maks | Ütü | Çinko | Managnez | Arsenik | Antimon | Fosfor | Chro mium |
Diğer Adlandırılmış Öğeler |
| C10200 | 99.95 dakika | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99.90 dakika | - | - | - | - | - | - | - | - | - | 0,004-0,012 | - | - |
| C12200 | 99,9 dakika | - | - | - | - | - | - | - | - | - | 0.015-0.040 | - | - |
| C14200 | 99.40 dakika | - | - | - | - | - | - | - | 0.15-0.50 | - | 0.015-0.040 | - | - |
| C19200 | 98,7 dakika | - | - | - | - | 0.8-1.2 | - | - | 0.15-0.50 | - | 0.01-0.04 | - | - |
| C23000 | 84.0-86.0 | - | - | - | 0,05 | maksimum 0,05 | yeniden malder | - | - | - | - | - | - |
| C28000 | 59.0-63.0 | - | - | - | 0.30 | maksimum 0,07 | kalan | - | - | - | - | - | - |
| C44300 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | maksimum 0,06 | kalan | - | 0.02-0.06 | - | - | - | - |
| C44400 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | maksimum 0,06 | kalan | - | - | 0.02-0.10 | - | - | - |
| C44500 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | maksimum 0,06 | kalan | - | - | - | 0.02-0.10 | - | - |
| C60800 | kalan | - | 5.0-6.5 | - | 0.10 | maksimum 0,10 | - | - | 0,02-0,35 | - | - | - | - |
| C68700 | 76.0-79.0 | - | 1.8-2.5 | - | 0,07 | maksimum 0,06 | kalan | - | 0.02-0.10 | - | - | - | - |
| C70400 | kalan | - | 4.8-6.2 | 0,05 | 1.3-1.7 | 1,0maks | 0.30-0.8 | - | - | - | - | - | |
| C70600 | kalan | - | 9.0-11.0 | 0,05B | 1.0-1.8 | 1,0maksB | 1,0maks | - | - | B | - | B | |
| C71000 | kalan | - | 19.0-23.0 | 0,05B | 0.50-1.0 | 1,0maksB | 1,0maks | - | - | B | - | B | |
| C71500 | kalan | - | 29.0-33.0 | 0,05B | 0.40-1.0 | 1,0maksB | 1,0maks | - | - | B | - | B | |
| C71640 | kalan | - | 29.0-32.0 | 0,05B | 1.7-2.3 | 1,0maksB | 1.5-2.5 | - | - | B | - | B | |
| C72200 | kalan | - | 15.0-18.0 | 0,05B | 0.50-1.0 | 1,0maksB | 1,0maks | - | - | B | 0.30 -0.70 |
B | |
ABakır (gümüş dahil),
BÜrün daha sonraki kaynak uygulamaları için olduğunda ve alıcı tarafından bu şekilde belirtildiğinde çinko maksimum %0,50 olacaktır,
kurşun maksimum %0,02, fosfor maksimum %0,02, kükürt maksimum %0,02 ve karbon maksimum %0,05.
Tablo 1'deki tüm unsurlar analiz edildiğinde toplamları aşağıdaki tabloda gösterildiği gibi olacaktır.
| Bakır Alaşımı UNS No. | Bakır Artı Adlandırılmış Elementler.% min |
| C23000 | 99.8 |
| C28000 | 99.7 |
| C44300 | 99.6 |
| C44400 | 99.6 |
| C44500 | 99.6 |
| C68700 | 99.5 |
TABLO 2 GERİLME GEREKSİNİMLERİ
| Bakır veya Bakır Alaşımı UNS No. | Öfke Tanımı | Çekme Dayanımı min ksiA | Akma dayanımıBdk ksiA | Uzama 2 inç, minimum % | |
| Standart | Önceki | ||||
| C10200, C12000, C12200, C14200 | H55 | hafif çizilmiş | 36 | 30 | ... |
| C10200, C12000, C12200, C14200 | H80 | sert çizilmiş | 45 | 40 | ... |
| C19200 | 061 | tavlanmış | 38 | 12 | ... |
| C23000 | 061 | tavlanmış | 40 | 12 | ... |
| C28000 | 061 | tavlanmış | 50 | 20 | ... |
| C44300, C44400, C44500 | 061 | tavlanmış | 45 | 15 | ... |
| C60800 | 061 | tavlanmış | 50 | 19 | ... |
| C68700 | 061 | tavlanmış | 50 | 18 | ... |
| C70400 | 061 | tavlanmış | 38 | 12 | ... |
| C70400 | H55 | hafif çizilmiş | 40 | 30 | ... |
| C70600 | 061 | tavlanmış | 40 | 15 | ... |
| C70600 | H55 | hafif çizilmiş | 45 | 35 | ... |
| C71000 | 061 | tavlanmış | 45 | 16 | ... |
| C71500 | 061 | tavlanmış | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| 0,048 inçe kadar duvar kalınlıkları | HR50 | çizilmiş, stresten arınmış | 72 | 50 | 12 |
| 0,048 inç'in üzerindeki duvar kalınlıkları. | HR50 | çizilmiş, stresten arınmış | 72 | 50 | 15 |
| C71640 | 061 | tavlanmış | 63 | 25 | ... |
| C71640 | HR50 | çizildi, stresi azaldı | 81 | 58 | ... |
| C72200 | 061 | tavlanmış | 45 | 16 | ... |
| C72200 | H55 | hafif çizilmiş | 50 | 30 | ... |
TABLO 3 GENİŞLETME GEREKSİNİMLERİ
| Öfke Tanımı | Bakır veya Bakır Alaşımı UNS No. | Tbue Dış Çapının Orijinal Dış Çapın Yüzdesi Olarak Genişletilmesi | |
| Standart | Önceki | ||
| 061 |
tavlanmış |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300,C44400,C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 |
hafif çizilmiş |
C10200,C12000,C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | çizildi, stresi azaldı | C71500 | 20 |
| sert çekilmiş, ucu tavlanmış | C10200,C12000,C14200 | 30 | |
TABLO 4 ÇENTİK DERİNLİĞİ
| Boru Et Kalınlığı, inç. | Borunun Dış Çapı, inç. | ||
| ¼'den ¾'e kadar, dahil | ¾ ila 1 ¼ arasında, dahil | 1¼ ila 3⅓ arası, dahil. | |
| 0,017-0,032'nin üzerinde | 0,005 | 0,006 | 0,007 |
| 0,032-0,049, dahil | 0,006 | 0,006 | 0,0075 |
| 0,049-0,083, dahil | 0,007 | 0,0075 | 0,008 |
| 0,083-0,109, dahil | 0,0075 | 0,0085 | 0,0095 |
| 0,109-0,120, dahil | 0,009 | 0,009 | 0,011 |
TABLO 5 DELİNEN DELİKLERİN ÇAPI
| Borunun Dış Çapı, inç. | Açılan Deliklerin Çapı, inç. | Matkap No. |
| ¼-¾, dahil | 0,025 | 72 |
| ¾-1'in üzerinde, dahil | 0,031 | 68 |
| 1-1¼'ün üzerinde, dahil | 0,036 | 64 |
| 1¼-1½ üzeri, dahil | 0,042 | 58 |
| 1½-1¾'den fazla, dahil | 0,0046 | 56 |
| 1¾-2'nin üzerinde, dahil | 0,052 | 55 |
Hidrostatik Test - Her tüp, sızıntı belirtisi göstermeden dahili bir hidrostatik basınca dayanacaktır.
malzemeyi, ince oyuk için aşağıdaki denklemle belirlenen 7000 psi'lik bir fiber gerilimine maruz bırakmaya yeterli
gerilim altındaki silindirler.Aksi belirtilmedikçe tüpün 1000 psi'nin üzerindeki hidrostatik basınçta test edilmesine gerek yoktur.
P = 2St/(D-0,8t) burada:
P = hidrostatik basınç, psig.
t = tüp duvarının kalınlığı, inç.
D = tüpün dış çapı.içinde. ve
S = malzemenin izin verilen gerilimi, psi.
TABLO 6 ÇAP TOLERANSLARI
| Dış Çap, | Duvar Kalınlığı, inç. | ||||
| 0,020A 0,022 0,025 0,028 |
0,032 | 0,035 | 0,042 | 0,049 ve Üzeri | |
| Çap Toleransı, Artı ve Eksi, inç. | |||||
| 0,500'e kadar, dahil | 0,003 | 0,0025 | 0,0025 | 0,0025 | 0,0025 |
| 0,500-0,740'ın üzerinde, dahil | 0,0040 | 0,004 | 0,004 | 0,0035 | 0,003 |
| 0,500-7,40'ın üzerinde, dahil | 0,0060 | 0,006 | 0,005 | 0,0045 | 0,004 |
| 0,740-1,000'in üzerinde, dahil | ... | 0,009 | 0,008 | 0,006 | 0,045 |
| 1.250-1.375 üzeri, dahil | ... | ... | ... | 0,008 | 0,005 |
| 1.375-2.000'in üzerinde, dahil | ... | ... | ... | ... | 0,006 |
A Bu sütundaki toleranslar yalnızca hafif çekilmiş ve çekilmiş temperlere uygulanabilir.
Tavlanmış temperlere ilişkin toleranslar, imalatçı ile alıcı arasında anlaşmaya varıldığı şekilde olacaktır.
TABLO 7 DUVAR KALINLIĞI TOLERANSLARI, ARTI VE EKSİ IN.
| Duvar Kalınlığı, inç. | Dış Çap, inç. | ||
| ⅛'den ⅝'ye kadar, dahil | ⅝'den 1'e kadar, dahil | 1'den 2'ye kadar, dahil | |
| 0,020, 0,032 dahil | 0,003 | 0,003 | ... |
| 0,032, 0,035 dahil | 0,003 | 0,003 | 0,004 |
| 0,035, 0,058 dahil | 0,004 | 0,0045 | 0,0045 |
| 0,058, 0,083 dahil | 0,0045 | 0,005 | 0,005 |
| 0,083, 0,120 dahil | 0,005 | 0,0065 | 0,0065 |
| 0,120, 0,134 dahil | 0,007 | 0,007 | 0,0075 |
TABLO 8 UZUNLUK TOLERANSLARI
| Belirtilen Uzunluk, ft | Hoşgörü, hepsi Artı, içeri. |
| 15'e yükselmek | 3/32 |
| 15-20'nin üzerinde, dahil | 1/8 |
| 20-30'un üzerinde, dahil | 5/32 |
| 30-60'ın üzerinde, dahil | 3/8 |
| 60-100'ün üzerinde, dahilA | 1/2 |
AUzunluğu 100 ft'in üzerinde olan kondenser tüpleri şu anda talep görmemektedir.Uzunluklara ilişkin tolerans değerleri geliştirilecek
deneyimin gerektirdiği gibi.0,020 et kalınlığındaki uzunluklar için tolerans değerleri, dahil.0,032'ye kadar kararlaştırıldığı gibi olacaktır
Üretici veya tedarikçi ile alıcı arasında.
| Tüp.Dış Çap, | Hata payı |
| ⅝'ye kadar, dahil | 0,010 inç |
| ⅝'den fazla | 0,016 inç/inççapı |
Bu spesifikasyonda sayılan özellikler ve kimyasal bileşimler, anlaşmazlık durumunda,
aşağıdaki ASTM yöntemlerine göre belirlenecektir:
| Ölçek | ASTM Tanımı |
| Kimyasal analiz | B 170A,E53,E54,E62,E75,E478 |
| Tane büyüklüğü | E112 |
| Genişletme (pin testi) | B153 |
| Cıva nitrat | B154 |
| Tansiyon | E8 |
| Tahribatsız muayene | E243 |
AB170 Spesifikasyonuna atıf, bunun ekinde önerilen kimyasal yöntemlere yöneliktir.
E-1 Komitesi bakırdaki düşük seviyeli safsızlıkların analizine yönelik yöntemleri test ettiğinde ve yayınladığında.
B 170 Şartnamesi eki ortadan kaldırılacaktır.
EKLER (Zorunlu Olmayan Bilgi)
X1.BAKIR VE BAKIR ALAŞIMLARININ YOĞUNLUĞU
X1.1 Bu spesifikasyonun kapsadığı alaşımların yoğunlukları Tablo X1.1'de verilmiştir.
TABLO X1.1 YOĞUNLUKLAR
| Bakır veya Bakır Alaşımı UNS No. | Yoğunluk, lb.in.3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0,323 |
| C19200 | 0,320 |
| C23000 | 0,316 |
| C28000 | 0,303 |
| C44300,C44400,C44500 | 0,308 |
| C60800 | 0,295 |
| C61300,C61400 | 0,285 |
| C68700 | 0,301 |
| C70400 | 0,323 |
| C70600 | 0,323 |
| C71000 | 0,323 |
| C71500 | 0,323 |
| C71640 | 0,323 |
| C72200 | 0,323 |
| ASTM B-111-89a / ASME SB-111-89a BAKIR VE BAKIR ALAŞIMLI DİKİŞSİZ KONDANSATÖR BORULARI VE YÜKSÜK |
| 1. Kapsam 1.1 Bu spesifikasyon, yüzey kondansatörlerinde, buharlaştırıcılarda ve ısı eşanjörlerinde kullanılmak üzere çap olarak 31/8 inçe kadar (dahil) bakır ve çeşitli bakır alaşımlarından oluşan dikişsiz boru ve yüksük stoğunu kapsar.Bu uygulamaya yönelik borular normalde aşağıdaki bakırlardan veya bakır alaşımlarından yapılır: |
| Bakır veya Bakır Alaşımı | Öncekioy Kullanımı | Metal Türü |
| UNS Hayır | Tanım | |
| C10200 | İLE İLGİLİ | Artık deoksidanlar olmadan oksijensiz |
| C12000 | Veri Kaybını Önleme | Fosforlu, düşük kalıntı fosfor |
| C12200 | DHP | Fosforlu, yüksek kalıntı fosfor |
| C14200 | DPA | Fosforlu, arsenikli |
| C19200 | - | Fosforlu, %1 demir |
| C23000 | - | Kırmızı pirinç |
| C28000 | - | Muntz Metal |
| C44300 | - | Amirallik Metalleri, B, C ve D |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | Alüminyum Bronz |
| C68700 | - | Alüminyum Pirinç, B |
| C70400 | - | 95-5 Bakır-Nikel |
| C70600 | - | 90-10 Bakır-Nikel |
| C71000 | - | 80-20 Bakır-Nikel |
| C71500 | - | 70-30 Bakır-Nikel |
| C71640 | - | Bakır-Nikel-demir-Manganez |
| C72200 | - | - |
1.2 Uyarı - Cıva, kullanım ve imha sırasında kesin bir sağlık tehlikesi oluşturur (Bkz. 12.1.)
| Bakır Alaşımı UNS No. | Bakır Artı Adlandırılmış Elementler % min. |
| C60800 | 99.5 |
| C70400 | 99.5 |
| C70600 | 99.5 |
| C71000 | 99.5 |
| C71500 | 99.5 |
| C71640 | 99.5 |
| C72200 | 99.8 |
Geriye kalan olarak ziniğin belirtildiği bakır alaşımları için.fark olarak bakır veya çinko alınabilir
analiz edilen tüm öğelerin toplamı ile %100 arasında
TABLO 1 KİMYASAL GEREKSİNİMLER
| Kompozisyon, % | |||||||||||||
| Bakır veya Bakır Alaşımı UNS No. | BakırA | Teneke | Alüminyum | Nikel, Kobalt dahil | Kurşun, maks | Ütü | Çinko | Managnez | Arsenik | Antimon | Fosfor | Chro mium |
Diğer Adlandırılmış Öğeler |
| C10200 | 99.95 dakika | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99.90 dakika | - | - | - | - | - | - | - | - | - | 0,004-0,012 | - | - |
| C12200 | 99,9 dakika | - | - | - | - | - | - | - | - | - | 0.015-0.040 | - | - |
| C14200 | 99.40 dakika | - | - | - | - | - | - | - | 0.15-0.50 | - | 0.015-0.040 | - | - |
| C19200 | 98,7 dakika | - | - | - | - | 0.8-1.2 | - | - | 0.15-0.50 | - | 0.01-0.04 | - | - |
| C23000 | 84.0-86.0 | - | - | - | 0,05 | maksimum 0,05 | yeniden malder | - | - | - | - | - | - |
| C28000 | 59.0-63.0 | - | - | - | 0.30 | maksimum 0,07 | kalan | - | - | - | - | - | - |
| C44300 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | maksimum 0,06 | kalan | - | 0.02-0.06 | - | - | - | - |
| C44400 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | maksimum 0,06 | kalan | - | - | 0.02-0.10 | - | - | - |
| C44500 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | maksimum 0,06 | kalan | - | - | - | 0.02-0.10 | - | - |
| C60800 | kalan | - | 5.0-6.5 | - | 0.10 | maksimum 0,10 | - | - | 0,02-0,35 | - | - | - | - |
| C68700 | 76.0-79.0 | - | 1.8-2.5 | - | 0,07 | maksimum 0,06 | kalan | - | 0.02-0.10 | - | - | - | - |
| C70400 | kalan | - | 4.8-6.2 | 0,05 | 1.3-1.7 | 1,0maks | 0.30-0.8 | - | - | - | - | - | |
| C70600 | kalan | - | 9.0-11.0 | 0,05B | 1.0-1.8 | 1,0maksB | 1,0maks | - | - | B | - | B | |
| C71000 | kalan | - | 19.0-23.0 | 0,05B | 0.50-1.0 | 1,0maksB | 1,0maks | - | - | B | - | B | |
| C71500 | kalan | - | 29.0-33.0 | 0,05B | 0.40-1.0 | 1,0maksB | 1,0maks | - | - | B | - | B | |
| C71640 | kalan | - | 29.0-32.0 | 0,05B | 1.7-2.3 | 1,0maksB | 1.5-2.5 | - | - | B | - | B | |
| C72200 | kalan | - | 15.0-18.0 | 0,05B | 0.50-1.0 | 1,0maksB | 1,0maks | - | - | B | 0.30 -0.70 |
B | |
ABakır (gümüş dahil),
BÜrün daha sonraki kaynak uygulamaları için olduğunda ve alıcı tarafından bu şekilde belirtildiğinde çinko maksimum %0,50 olacaktır,
kurşun maksimum %0,02, fosfor maksimum %0,02, kükürt maksimum %0,02 ve karbon maksimum %0,05.
Tablo 1'deki tüm unsurlar analiz edildiğinde toplamları aşağıdaki tabloda gösterildiği gibi olacaktır.
| Bakır Alaşımı UNS No. | Bakır Artı Adlandırılmış Elementler.% min |
| C23000 | 99.8 |
| C28000 | 99.7 |
| C44300 | 99.6 |
| C44400 | 99.6 |
| C44500 | 99.6 |
| C68700 | 99.5 |
TABLO 2 GERİLME GEREKSİNİMLERİ
| Bakır veya Bakır Alaşımı UNS No. | Öfke Tanımı | Çekme Dayanımı min ksiA | Akma dayanımıBdk ksiA | Uzama 2 inç, minimum % | |
| Standart | Önceki | ||||
| C10200, C12000, C12200, C14200 | H55 | hafif çizilmiş | 36 | 30 | ... |
| C10200, C12000, C12200, C14200 | H80 | sert çizilmiş | 45 | 40 | ... |
| C19200 | 061 | tavlanmış | 38 | 12 | ... |
| C23000 | 061 | tavlanmış | 40 | 12 | ... |
| C28000 | 061 | tavlanmış | 50 | 20 | ... |
| C44300, C44400, C44500 | 061 | tavlanmış | 45 | 15 | ... |
| C60800 | 061 | tavlanmış | 50 | 19 | ... |
| C68700 | 061 | tavlanmış | 50 | 18 | ... |
| C70400 | 061 | tavlanmış | 38 | 12 | ... |
| C70400 | H55 | hafif çizilmiş | 40 | 30 | ... |
| C70600 | 061 | tavlanmış | 40 | 15 | ... |
| C70600 | H55 | hafif çizilmiş | 45 | 35 | ... |
| C71000 | 061 | tavlanmış | 45 | 16 | ... |
| C71500 | 061 | tavlanmış | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| 0,048 inçe kadar duvar kalınlıkları | HR50 | çizilmiş, stresten arınmış | 72 | 50 | 12 |
| 0,048 inç'in üzerindeki duvar kalınlıkları. | HR50 | çizilmiş, stresten arınmış | 72 | 50 | 15 |
| C71640 | 061 | tavlanmış | 63 | 25 | ... |
| C71640 | HR50 | çizildi, stresi azaldı | 81 | 58 | ... |
| C72200 | 061 | tavlanmış | 45 | 16 | ... |
| C72200 | H55 | hafif çizilmiş | 50 | 30 | ... |
TABLO 3 GENİŞLETME GEREKSİNİMLERİ
| Öfke Tanımı | Bakır veya Bakır Alaşımı UNS No. | Tbue Dış Çapının Orijinal Dış Çapın Yüzdesi Olarak Genişletilmesi | |
| Standart | Önceki | ||
| 061 |
tavlanmış |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300,C44400,C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 |
hafif çizilmiş |
C10200,C12000,C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | çizildi, stresi azaldı | C71500 | 20 |
| sert çekilmiş, ucu tavlanmış | C10200,C12000,C14200 | 30 | |
TABLO 4 ÇENTİK DERİNLİĞİ
| Boru Et Kalınlığı, inç. | Borunun Dış Çapı, inç. | ||
| ¼'den ¾'e kadar, dahil | ¾ ila 1 ¼ arasında, dahil | 1¼ ila 3⅓ arası, dahil. | |
| 0,017-0,032'nin üzerinde | 0,005 | 0,006 | 0,007 |
| 0,032-0,049, dahil | 0,006 | 0,006 | 0,0075 |
| 0,049-0,083, dahil | 0,007 | 0,0075 | 0,008 |
| 0,083-0,109, dahil | 0,0075 | 0,0085 | 0,0095 |
| 0,109-0,120, dahil | 0,009 | 0,009 | 0,011 |
TABLO 5 DELİNEN DELİKLERİN ÇAPI
| Borunun Dış Çapı, inç. | Açılan Deliklerin Çapı, inç. | Matkap No. |
| ¼-¾, dahil | 0,025 | 72 |
| ¾-1'in üzerinde, dahil | 0,031 | 68 |
| 1-1¼'ün üzerinde, dahil | 0,036 | 64 |
| 1¼-1½ üzeri, dahil | 0,042 | 58 |
| 1½-1¾'den fazla, dahil | 0,0046 | 56 |
| 1¾-2'nin üzerinde, dahil | 0,052 | 55 |
Hidrostatik Test - Her tüp, sızıntı belirtisi göstermeden dahili bir hidrostatik basınca dayanacaktır.
malzemeyi, ince oyuk için aşağıdaki denklemle belirlenen 7000 psi'lik bir fiber gerilimine maruz bırakmaya yeterli
gerilim altındaki silindirler.Aksi belirtilmedikçe tüpün 1000 psi'nin üzerindeki hidrostatik basınçta test edilmesine gerek yoktur.
P = 2St/(D-0,8t) burada:
P = hidrostatik basınç, psig.
t = tüp duvarının kalınlığı, inç.
D = tüpün dış çapı.içinde. ve
S = malzemenin izin verilen gerilimi, psi.
TABLO 6 ÇAP TOLERANSLARI
| Dış Çap, | Duvar Kalınlığı, inç. | ||||
| 0,020A 0,022 0,025 0,028 |
0,032 | 0,035 | 0,042 | 0,049 ve Üzeri | |
| Çap Toleransı, Artı ve Eksi, inç. | |||||
| 0,500'e kadar, dahil | 0,003 | 0,0025 | 0,0025 | 0,0025 | 0,0025 |
| 0,500-0,740'ın üzerinde, dahil | 0,0040 | 0,004 | 0,004 | 0,0035 | 0,003 |
| 0,500-7,40'ın üzerinde, dahil | 0,0060 | 0,006 | 0,005 | 0,0045 | 0,004 |
| 0,740-1,000'in üzerinde, dahil | ... | 0,009 | 0,008 | 0,006 | 0,045 |
| 1.250-1.375 üzeri, dahil | ... | ... | ... | 0,008 | 0,005 |
| 1.375-2.000'in üzerinde, dahil | ... | ... | ... | ... | 0,006 |
A Bu sütundaki toleranslar yalnızca hafif çekilmiş ve çekilmiş temperlere uygulanabilir.
Tavlanmış temperlere ilişkin toleranslar, imalatçı ile alıcı arasında anlaşmaya varıldığı şekilde olacaktır.
TABLO 7 DUVAR KALINLIĞI TOLERANSLARI, ARTI VE EKSİ IN.
| Duvar Kalınlığı, inç. | Dış Çap, inç. | ||
| ⅛'den ⅝'ye kadar, dahil | ⅝'den 1'e kadar, dahil | 1'den 2'ye kadar, dahil | |
| 0,020, 0,032 dahil | 0,003 | 0,003 | ... |
| 0,032, 0,035 dahil | 0,003 | 0,003 | 0,004 |
| 0,035, 0,058 dahil | 0,004 | 0,0045 | 0,0045 |
| 0,058, 0,083 dahil | 0,0045 | 0,005 | 0,005 |
| 0,083, 0,120 dahil | 0,005 | 0,0065 | 0,0065 |
| 0,120, 0,134 dahil | 0,007 | 0,007 | 0,0075 |
TABLO 8 UZUNLUK TOLERANSLARI
| Belirtilen Uzunluk, ft | Hoşgörü, hepsi Artı, içeri. |
| 15'e yükselmek | 3/32 |
| 15-20'nin üzerinde, dahil | 1/8 |
| 20-30'un üzerinde, dahil | 5/32 |
| 30-60'ın üzerinde, dahil | 3/8 |
| 60-100'ün üzerinde, dahilA | 1/2 |
AUzunluğu 100 ft'in üzerinde olan kondenser tüpleri şu anda talep görmemektedir.Uzunluklara ilişkin tolerans değerleri geliştirilecek
deneyimin gerektirdiği gibi.0,020 et kalınlığındaki uzunluklar için tolerans değerleri, dahil.0,032'ye kadar kararlaştırıldığı gibi olacaktır
Üretici veya tedarikçi ile alıcı arasında.
| Tüp.Dış Çap, | Hata payı |
| ⅝'ye kadar, dahil | 0,010 inç |
| ⅝'den fazla | 0,016 inç/inççapı |
Bu spesifikasyonda sayılan özellikler ve kimyasal bileşimler, anlaşmazlık durumunda,
aşağıdaki ASTM yöntemlerine göre belirlenecektir:
| Ölçek | ASTM Tanımı |
| Kimyasal analiz | B 170A,E53,E54,E62,E75,E478 |
| Tane büyüklüğü | E112 |
| Genişletme (pin testi) | B153 |
| Cıva nitrat | B154 |
| Tansiyon | E8 |
| Tahribatsız muayene | E243 |
AB170 Spesifikasyonuna atıf, bunun ekinde önerilen kimyasal yöntemlere yöneliktir.
E-1 Komitesi bakırdaki düşük seviyeli safsızlıkların analizine yönelik yöntemleri test ettiğinde ve yayınladığında.
B 170 Şartnamesi eki ortadan kaldırılacaktır.
EKLER (Zorunlu Olmayan Bilgi)
X1.BAKIR VE BAKIR ALAŞIMLARININ YOĞUNLUĞU
X1.1 Bu spesifikasyonun kapsadığı alaşımların yoğunlukları Tablo X1.1'de verilmiştir.
TABLO X1.1 YOĞUNLUKLAR
| Bakır veya Bakır Alaşımı UNS No. | Yoğunluk, lb.in.3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0,323 |
| C19200 | 0,320 |
| C23000 | 0,316 |
| C28000 | 0,303 |
| C44300,C44400,C44500 | 0,308 |
| C60800 | 0,295 |
| C61300,C61400 | 0,285 |
| C68700 | 0,301 |
| C70400 | 0,323 |
| C70600 | 0,323 |
| C71000 | 0,323 |
| C71500 | 0,323 |
| C71640 | 0,323 |
| C72200 | 0,323 |
Malzeme Karşılaştırma Tabloları (ASTM →KS, JIS, DIN, BS, NBN, NF, UNI)
| ASTMSTANDART | UNS NO. | KORE/JAPONLAR | ALMANCA | İNGİLİZ | ISO | ||||||
| KS/JIS Sembolü | KS/JIS Numarası | DIN Tipi | DIN Numarası | Malzeme Numarası | BS Numarası | BS Notu | Notlar | ISO Türü | ISO Numarası | ||
| B 111 Bakır ve Bakır Alaşımlı Dikişsiz Kondenser Borusu ve Yüksük Stoku | |||||||||||
| C44300 | C44300 | C4430T/C4430T | D5301/H3300 | CuZn28Sn | 1785 | 2871 | CZ111 | CuZn28Sn1 | R1337 | ||
| C68700 | C68700 | C6870T/C6870T | D5301/H3300 | CuZN20Al | 1785 | 2871 | CZ110 | CuZn20Al2 | 426-ı | ||
| C70600 | C70600 | C7060T/C7060T | D5301/H3300 | CuNi10Fe1Mn | 17664 | 2871 | CN102 | CuNi10Fe1Mn | 429 | ||
| C71000 | C71000 | C7100T/C7100T | D5301/H3300 | ||||||||
| C71500 | C71500 | C7150T/C7150T | D5301/H3300 | CuNi30Mn1Fe | 17664 | 2871 | CN107 | CuNi30Mn1Fe | |||
| C71640 | C71640 | C7164T/C7164T | D5301/H3300 | CuNi30Fe2Mn2 | 17664 | 2871 | CN108 | CuN | |||
İlgili kişi: Naty Shen
Tel: 008613738423992
Faks: 0086-574-88017980
