Yuhong Holding Group Co., LTD
Menşe yeri: | Çin |
Marka adı: | YUHONG |
Sertifika: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
Model numarası: | ASTM A516 GR.70N Karbon Çelik Boru Levhası |
Min sipariş miktarı: | 1 bilgisayar |
---|---|
Ambalaj bilgileri: | Kat tahta sandık / Palet |
Teslim süresi: | 7 gün |
Ödeme koşulları: | Akreditif, T/T |
Ürün Adı: | Tüp sayfası | Standart: | ASTM A516, ASME SA516 |
---|---|---|---|
Malzeme: | Alaşımlı çelik, paslanmaz çelik, karbon çeliği, bakır çeliği | Boyut: | alıcının çizim gereksinimleri olarak özel olabilir |
şekli: | silindir | NDT: | %100 PT, UT, PMI |
Uygulama: | Borulu Eşanjör, Kazan, Basınçlı Kap, Buhar Türbini, Büyük Merkezi Klima vb. | ||
Yüksek Işık: | ASTM A516 Gr.70N Karbon çelik boru kağıdı, kalıplı ısı değiştiricisi parçaları |

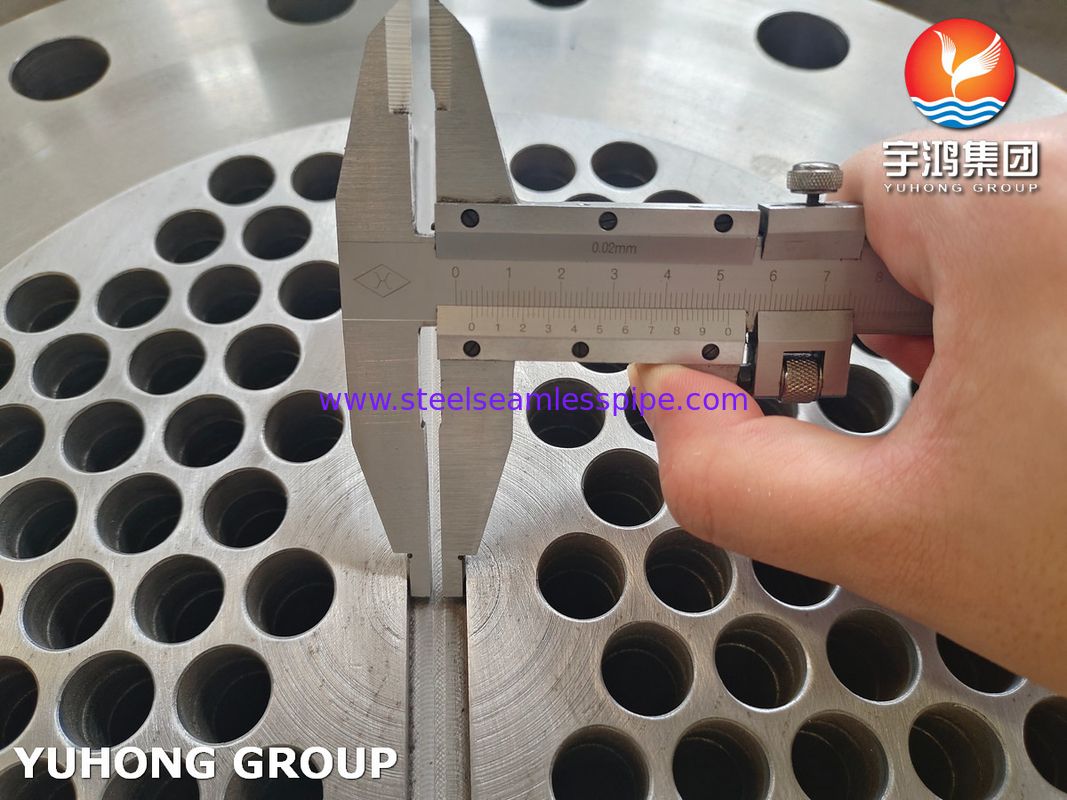

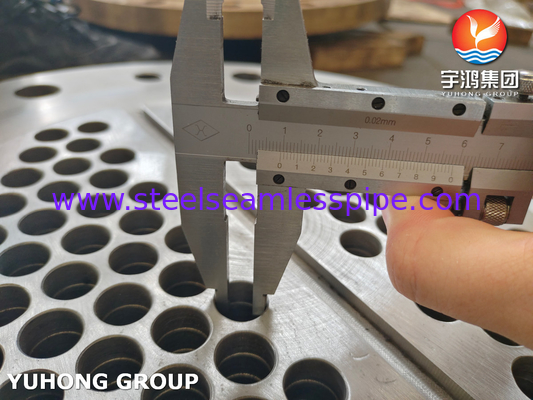

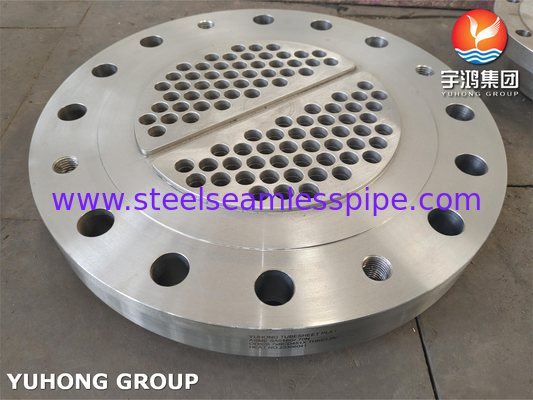

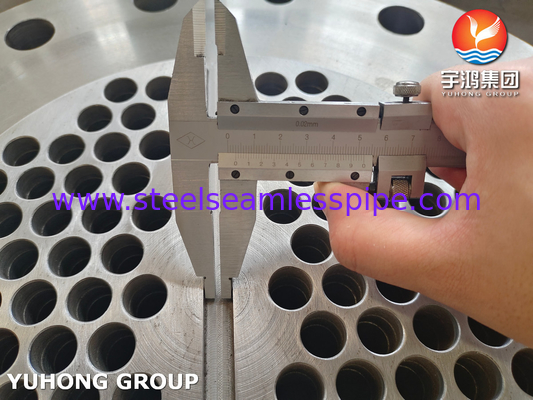

ASTM A516 GR.70N Karbon çelik kalıp boru kağıdı ısı değiştiricisi parçaları
Tüp levhası, bir ısı değiştiricisinde veya bir kazanın içindeki tüpleri desteklemek ve mühürlemek için kullanılan bir levha.Sızıntıların veya sıvıların karışmasının önlenmesiTüp levhası tipik olarak tüplerle ve çalışma koşullarıyla uyumlu bir malzemeden yapılır.

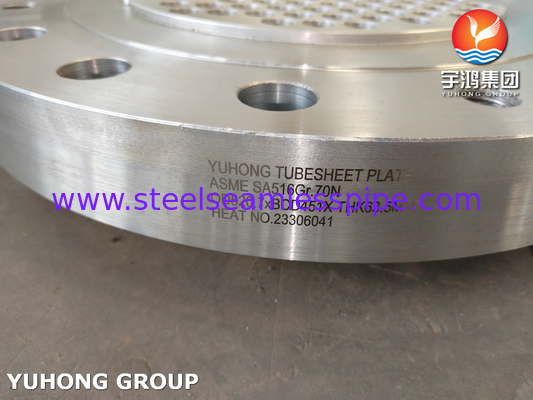

Bir ASTM A516 GR.70N boru levhasına atıfta bulunulduğunda, boru levhasının ASTM A516 Sınıf 70N çelikten yapıldığı anlamına gelir.ve mükemmel çentik dayanıklılığıGenellikle ısı değiştiricileri, kazanlar ve diğer basınç kapları için boru tabakalarının üretiminde kullanılır.Bir boru levhası için ASTM A516 Sınıf 70N kullanımı, istenen basınç ve sıcaklık koşullarına arızalanmadan dayanabilmesini sağlar, ısı değiştiricinin veya kazanın güvenliğini ve verimliliğini sağlar.
ASME SA516 Sınıf 60 / ASME SA516 Sınıf 70 - Kimyasal Gereksinimler
Eleman | % bileşim | ||||
Sınıf 55 [Sınıf 380] |
60 derece [Sınıf 415] |
65 derece [Sınıf 450] |
70 derece [Sınıf 485] |
||
Karbon, en fazla a,b: | |||||
[12.5 mm] ve altında | 0.18 | 0.21 | 0.24 | 0.27 | |
Yukarı 1⁄2 inç'ten 2 inç'e [12.5 ila 50 mm] kadar, incl. | 0.20 | 0.23 | 0.26 | 0.28 | |
50 mm'den 100 mm'e kadar, inkl. | 0.22 | 0.28 | 0.25 | 0.30 | |
100 mm'den 200 mm'e kadar, inkl. | 0.24 | 0.27 | 0.29 | 0.31 | |
200 milimetreden fazla. | 0.26 | 0.27 | 0.29 | 0.31 | |
Mangan, b: | |||||
[12.5 mm] ve altında | |||||
Sıcaklık analizi | 0.60'0.90 | 0.60 ̇ 0.90 c | 0.85 ¢1.20 | 0.85 ¢1.20 | |
Ürün analizi | 0.550.98 | 0.55 ¢ 0,98 c | 0.79 ¢1.30 | 0.79 ¢1.30 | |
Yarı inçten fazla. | |||||
Sıcaklık analizi | 0.60 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | |
Ürün analizi | 0.55 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | |
Fosfor, en fazla a | 0.25 | 0.25 | 0.25 | 0.25 | |
Kükürt, en fazla a | 0.25 | 0.25 | 0.25 | 0.25 | |
Silikon | |||||
Sıcaklık analizi | 0.150.40 | 0.150.40 | 0.150.40 | 0.150.40 | |
Ürün analizi | 0.130.45 | 0.130.45 | 0.130.45 | 0.130.45 | |
a Hem ısı hem de ürün analizleri için geçerlidir. b Karbon için belirtilen maksimumdan 0.01 puan daha düşük her bir azaltma için, manganez için belirtilen maksimumdan en fazla 1 puan daha fazla 0.06 puan artışa izin verilir..Sıcaklık analizi ile %50 ve ürün analiziyle %1,60. C 60 sınıfı plakalar 1⁄2 inç [12.5 mm] ve daha az kalınlıkta ısı analizinde % 0,85 ̇ 1,20 mangansı ve ürün analizinde % 0,79 ̇ 1,30 mangansı içerebilir. |
ASME SA516 Sınıf 60 / ASME SA516 Sınıf 70 - Çekim Gereksinimleri
ASTM A516 | Sınıf 55 [380] |
60 derece [415] |
65 derece [450] |
70 derece [485] |
Çekim sıklığı, ksi [MPa] | 55 ¢75 [380 ¢515] | 60'80 [415'550] | 65 ¢85 [450 ¢585] | 70'90 [485'620] |
Güç, min,a ksi [MPa] | 30 [205] | 32 [220] | 35 [240] | 38 [260] |
200 mm'lik uzantı, min, % b | 23 | 21 | 19 | 17 |
50 mm'lik uzunlukta, min, % b | 27 | 25 | 23 | 21 |
a 0,2% ofset yöntemiyle veya 0,5% uzatma-alt yükleme yöntemiyle belirlenir. b Uzunluğu ayarlamak için A20/A20M spesifikasyonuna bakın. |
ASME SA516 Sınıf 60 / ASME SA516 Sınıf 70'in eşdeğer özellikleri ve standartları
Standart | ASME SA516 Sınıf 60 | ASME SA516 Sınıf 70 |
ASME | ASTM A516 Sınıf 60 | ASTM A516 70 sınıfı |
DIN Standartı | DIN 17155 HII | - |
İngiliz Standartı | BS1501-161-430A | BS1501-224-490A/B |
Avrupa Norması | EN10028 P265GH | EN10028 P355GH |
Malzemelerin türü |
Teknik gereksinimler |
Çifte paslanmaz çelik |
ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
Paslanmaz çelik |
ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
Karbon çelik |
ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2 |
Alaşımlı çelik |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
Titan |
ASTM/ASME SB381, Gr.1Gr.2Gr.5Gr.7Gr.12Gr.16 |
Bakır Nikel |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
Bakır, Al-bakır |
ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
Nikel alaşımları |
ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 |
Alaşım 20 |
ASTM/ASME SB472 UNS 8020 |
Hastelloy |
ASTM/ASME SB564, UNS10276 (C 276) |
Kaplama malzemeleri |
ASTM/ASME SB898, SB263, SB264 veya daha yakın |
Titanyum- Çelik, Nikel- Çelik, Titanyum- Bakır, |
Tüp levhalarının kullanımı şunları içerir:
Boru Destek: Bir boru levhasının temel işlevi, bir ısı değiştiricinin veya bir kazanın içindeki borulara yapısal destek sağlamaktır.Yerlerinde sağlam bir şekilde tutulmasını sağlamak.
Sıvı Ayrımcılığı: Tüp tabakaları ayrıca bir ısı değiştiricide farklı sıvı akışları arasında bir bariyer olarak da çalışır.Böylece ısı aktarımı verimliliğini en üst düzeye çıkarır.
Tüp hizalanması: Tüp levhaları, tüplerin düzgün hizalanmasını sağlamakta çok önemli bir rol oynar.verimli ısı aktarımını ve sıvı akışını teşvik eden.
Sıcaklık aktarımı: Tüp levhasının tasarımı, bir ısı değiştiricinin veya bir kazanın ısı aktarım yeteneklerini doğrudan etkiler. Uygun malzemeleri seçerek ve delik desenini optimize ederek,boru levhası sıvı akışları arasında ısı enerjisinin aktarımını artırabilir.
Korozyona Direnci: Tüp levhaları genellikle özellikle işlenen sıvıların koroziv olduğu uygulamalarda korozyona dayanıklı malzemelerden yapılır.Bu, korozyon nedeniyle sızma veya boru arızası riskini azaltarak ısı değiştiricisinin veya kazanın ömrünü uzatmaya yardımcı olur.
Sızıntı Önleme: Bir boru levhası, borularla boru levhası arasında güvenli bir bağlantı sağlar. Uygun şekilde kurulduğunda ve bakım yapıldığında, ısı değiştiriciden veya kazanından sıvı sızmasını önlemeye yardımcı olur,Sistemin güvenli ve verimli çalışmasını sağlamak.
