Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | Çin |
| Marka adı: | YUHONG |
| Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model numarası: | Karbon Çelik U Bükme Fin Borusu |
| Min sipariş miktarı: | 500KG |
|---|---|
| Ambalaj bilgileri: | Kontrplak kasa, demir kasa |
| Teslim süresi: | 7 gün |
| Ödeme koşulları: | Akreditif, T/T |
| Ürün adı: | U Bükülmüş Kanatlı Boru | Tüp malzemesi:: | Karbon Çelik, Paslanmaz Çelik, Alaşımlı Çelik |
|---|---|---|---|
| Alüminyum Kanat: | Alu.1100, Alu.1060 | OD: | 20 mm ila 219 mm |
| W.T.: | 2 mm ila 16 mm | Uzunluk: | Özelleştirilebilir |
| Tip: | Düz, U Viraj | NDT: | HT, ET, UT, PT |
| Başvuru: | Eşanjör, Kazan, Termal Transfer Ekipmanları vb. | ||
| Vurgulamak: | Karbon Çelik Kanatlı Boru, U Şekilli HFW Boru | ||

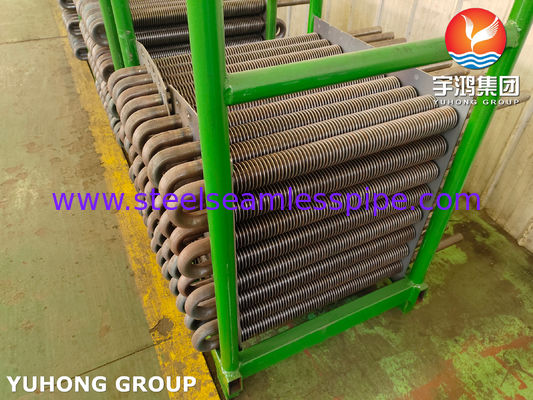

Eşanjör için A106 Gr.B Karbon Çelik U Şekilli HFW Kanatlı Boru
U şeklindeki kanatlı tüpün aşağıdakiler de dahil olmak üzere çeşitli avantajları vardır:
Artan ısı transfer verimliliği: Tüp üzerindeki kanatçıklar, ısı transfer verimliliğini artıran yüzey alanını arttırır.
Küçültülmüş boyut ve ağırlık: Artan ısı transfer verimliliği, daha küçük ve daha hafif ısı eşanjörlerinin kullanılmasına izin verir.
Geliştirilmiş korozyon direnci: U şeklindeki kanatlı boru, genellikle zorlu ortamlarda kullanıma uygun hale getiren iyi korozyon direncine sahip malzemelerden yapılır.
Geliştirilmiş mekanik dayanım: Tüp üzerindeki kanatçıklar ayrıca, yüksek basınçlı uygulamalarda faydalı olabilecek ek mekanik güç sağlar.
Fin Tüp Spesifikasyonu
| ÜRÜN | TİP | İSİM | ÇIPLAK BORU MALZEMESİ | FİNÇ MALZEMESİ |
|
Eşanjör Kanatlı Tüp |
Gömülü | G-TİPİ KANATLI TÜP | KARBON ÇELİK, BAKIR, PASLANMAZ ÇELİK, ALAŞIM | ALÜMİNYUM |
| ekstrüde | TEK METAL GMBINE METAL | KARBON ÇELİK, BAKIR, PASLANMAZ ÇELİK, ALAŞIM | BAKIR, ALÜMİNYUM | |
|
DÜŞÜK KANATLI TÜP T-TİPİ KANATLI TÜP |
KARBON ÇELİK, BAKIR, PASLANMAZ ÇELİK, ALAŞIM | / | ||
|
BAMBU TÜP OLUKLU BORU |
KARBON ÇELİK, BAKIR, PASLANMAZ ÇELİK, ALAŞIM | / | ||
| YARA | L/KL/LL TİPİ FİNLİ TÜP | KARBON ÇELİK, BAKIR, PASLANMAZ ÇELİK, ALAŞIM | BAKIR, ALÜMİNYUM | |
| SİCİM | İPLİ KANATLI TÜP | ALÜMİNYUM, BAKIR, KARBON ÇELİK, PASLANMAZ ÇELİK | ALÜMİNYUM, BAKIR, KARBON ÇELİK, PASLANMAZ ÇELİK | |
| U-TİPİ | U TİPİ BORU | KARBON ÇELİK, BAKIR, PASLANMAZ ÇELİK | / | |
| KAYNAK | HF KAYNAK KANATLI TÜP | KARBON ÇELİK, PASLANMAZ ÇELİK, ALAŞIM | KARBON ÇELİK, PASLANMAZ ÇELİK, ALAŞIM | |
| U-TİPİ | H/HH TİPİ KANATLI BORU | KARBON ÇELİK, PASLANMAZ ÇELİK, ALAŞIM | KARBON ÇELİK, PASLANMAZ ÇELİK, ALAŞIM | |
| KAYNAK | Çivili kanatlı boru | KARBON ÇELİK, PASLANMAZ ÇELİK, ALAŞIM | KARBON ÇELİK, PASLANMAZ ÇELİK, ALAŞIM |
Taban borusu malzemesi:
paslanmaz çelik, karbon çeliği, alaşımlı çelik
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C,ASME SA179/ASTM A179,ASME SA192/ASTM A192
Alaşımlı Çelik Kimyasal Bileşimleri
| Seviye | UNS Tanımı | Kompozisyon, % | ||||||
| Karbon | Manganez | fosfor, maks. | Kükürt, maks. | Silikon | Krom | Molibden | ||
| P1 | K11522 | 0.10-0.20 | 0,30-0,80 | 0,025 | 0,025 | 0.10-0.50 | -- | 0,44-0,65 |
| P2 | K11547 | 0.10-0.20 | 0,30-0,61 | 0,025 | 0,025 | 0.10-0.30 | 0,50-0,81 | 0,44-0,65 |
| P5 | K41545 | 0,15MAKS | 0,30-0,60 | 0,025 | 0,025 | 0,50MAKS | 4.00-6.00 | 0,45-0,65 |
| P9 | K90941 | 0,15MAKS | 0,30-0,60 | 0,025 | 0,025 | 0,25-1,00 | 1.00-1.50 | 0,44-0,65 |
| P11 | K11597 | 0,05-0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50-1,00 | 1.00-1.50 | 0,44-0,65 |
| P12 | K11562 | 0,05-0,15 | 0,30-0,61 | 0,025 | 0,025 | 0,5MAKS | 0,80-1,25 | 0,44-0,65 |
| P15 | K11578 | 0,05-0,15 | 0..30-0.60 | 0,025 | 0,025 | 1.15-1.65 | -- | 0,44-0,65 |
| P21 | K31545 | 0,05-0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50MAKS | 2.65-3.35 | 0,80-1,06 |
Malzeme sınıfı
| Amerikan Standardı | Östenitik Çelik: TP304,TP304L,TP304H, TP304N, TP310S,TP316,TP316L,TP316Ti,TP316H, TP317,TP317L, TP321, TP321H,TP347, TP347H,904L… Dubleks Çelik : S32101,S32205,S31803,S32304,S32750, S32760 Diğerleri:TP405,TP409,TP410,TP430,TP439,... |
| Avrupa Standardı | 1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.441 0, 1,4501 |
| GOST Standardı | 08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х1 8Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Teknik Detaylar/Taban Borusu Detayları
Boru Çapı : 20 mm Dış Çap Min - 219 mm Dış Çap Maks.
Boru Kalınlığı : Minimum 2 mm'den 16 mm'ye kadar
Tüp Malzemesi : Karbon Çeliği, Paslanmaz Çelik, Alaşımlı Çelik, Korten çeliği, dubleks Çelik, Süper Dubleks Çelik, Inconel, Yüksek Krom Yüksek Nikel ve Incolloy, CK 20 malzeme ve diğer bazı malzemeler.
Fin Ayrıntıları
Kanat Kalınlığı : Min.0,8 mm - Maks.4 mm
Kanat Yüksekliği : Min. 0,25” (6,35 mm) ila Maks.1,5” (38 mm)
Fin Yoğunluğu : Min 43 Fins Per Metre Maks.Metre Başına 287 Kanat
Malzeme: Karbon Çeliği, Paslanmaz Çelik, Alaşımlı Çelik, Korten çeliği, Dubleks Çelik ve Incolloy.
Uygulamalar
U şeklindeki kanatlı borular, ısı eşanjörlerinde, kazanlarda ve diğer termal transfer uygulamalarında yaygın olarak kullanılır.Tüp üzerindeki kanatçıklar ısı transfer yüzey alanını artırıp verimliliği artırdığından, değiştirilen sıvılar arasında büyük bir sıcaklık farkının olduğu durumlarda özellikle yararlıdırlar.U şeklindeki kanatlı borular ayrıca klima sistemlerinde, soğutma sistemlerinde ve ısı transferinin gerekli olduğu diğer endüstriyel uygulamalarda kullanılır.
