Yuhong Holding Group Co., LTD
Menşe yeri: | Çin |
Marka adı: | YUHONG HOLDING GROUP |
Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Model numarası: | SS FİNLİ TÜP |
Min sipariş miktarı: | 500KG |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | ahşap kutu paketi |
Teslim süresi: | 7 gün |
Ödeme koşulları: | Akreditif, T/T |
Yetenek temini: | 1000 ton |
Temel malzeme: | TP304,TP304L,TP316L,TP317L,TP321,TP310S | Kanat malzemesi: | Alu.1100, Alu.1060 |
---|---|---|---|
OD: | 20mm OD Min - 219mm OD | WT: | Minimum 2 mm'den 16 mm'ye kadar |
Paket: | Çizim Başına | ||
Vurgulamak: | Kanatlı Kondenser Borusu,Petrol Endüstrisi Ekstrüde Fin Borusu,TP304 Eşanjör Kanatlı Borusu |

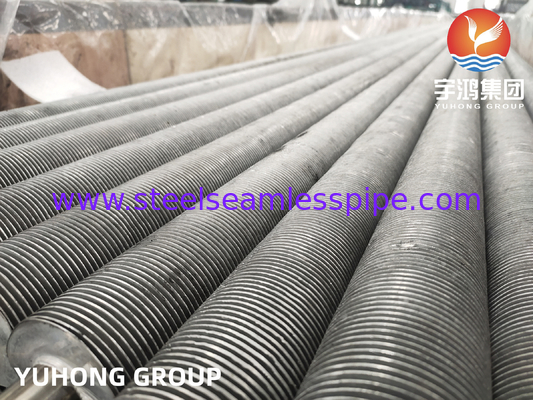

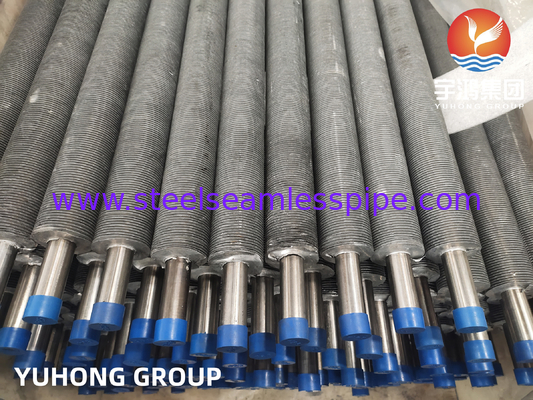

ASTM A213 TP304 Petrol Sıcaklık Değiştiricisi Tüp Hava Soğutucu Kondansör Tüp Tüp
HFW Solid Fined Tubes (Yüksek Frekanslı Kaynaklı Spiral Kaynaklı Katı Fined Tubes)
Helical Fined Tubes, tasarımcıya temiz duman gazları kullanılan bir dizi ısı değiştiricisi için yüksek termal verimlilik ve kompakt tasarım çözümleri sağlar.Helikal kanatlı tüpler hem katı hem de tırnaklı türde üretilir..
Helical Solid Fined Tubes, tüpün üzerine sürekli bir kanat şeridi sararak üretilir.Yüzgeçler tüpün etrafında sarılır ve sürekli kaynak yapılır.Pençe şeridi spiral tüpüne sarılır ve spiral kökü boyunca yüksek frekanslı bir elektrik süreci ile taban tüpüne sürekli olarak kaynaklanır.Pençe şeridi, tüp etrafında oluştuğu için gerginlik altında tutulur ve yan tarafa kısıtlanır., böylece şeridin taban boru yüzeyiyle güçlü temas halinde olmasını sağlar.gaz metal ark kaynak işlemini kullanarak.
Belirli bir boru veya boru boyutu için, uygun yüzgeç yüksekliğini belirleyerek, borunun birim uzunluğuna göre istenen ısı transferi yüzey alanı elde edilebilir.Yüzgeç kalınlığı ve/veya uzunluk metre başına yüzgeç sayısı.
HFW Katı Fined Tube
Bu kaynaklı çelik kanatlı boru konfigürasyonu, pratikte herhangi bir ısı değiştiricisi uygulaması için kullanılabilir ve özellikle yüksek sıcaklık ve yüksek basınç uygulamaları için uygundur.Bu konfigürasyonun önemli özellikleri verimli, tüm sıcaklık ve basınç koşullarında kanatın tüple etkili bağlanması ve yüksek kanat tarafı sıcaklıklarına dayanabilmesi.
Etkili ve termal olarak güvenilir bir bağ sağlamak için yüksek frekanslı elektrikli direnç kaynakla taban borusuna sürekli bir spiral kanat takılır.
Teknik ayrıntılar/Base Tube ayrıntıları
Tüp çapı: 20 mm OD Min'den 219 mm OD Max'e.
Boru kalınlığı: En az 2 mm'den 16 mm'e kadar
Tüp malzemesi: Karbon çelik, paslanmaz çelik, alaşımlı çelik, korten çelik, çift katlı çelik, süper çift katlı çelik, inconel, yüksek kromlu yüksek nikel ve inkolaj, CK 20 malzemesi ve bazı diğer malzemeler.
Fin Ayrıntıları
Pençeler kalınlığı: Min. 0,8 mm'den Max. 4 mm'ye kadar
Pençeler Yüksekliği: Min 0.25 ′′ (6.35 mm) Max.1.5 ′′ (38 mm)
Fin yoğunluğu: Min 43 Fin Per Meter Max. 287 Fin Per Meter
Malzeme: Karbon çelik, paslanmaz çelik, alaşımlı çelik, korten çelik, çift kat çelik ve inkolloy.
Hızlı bir teklif için, lütfen aşağıdaki şartlarla gönderin:
Parça sayısı,
Temel boru: Diametre, kalınlık, uzunluk ve malzeme özellikleri.
Pençeler: malzeme özelliği, türü (sert veya tırmıklı), yüksekliği, kalınlığı, aralıkları, pençeli uzunluğu ve pençesiz kesimleri. Gerekirse kaynak hazırlık ayrıntıları.
Teslimat süresi gereklidir.
Anahtar kelimeler: Pençeli tüpler, Pençeli tüpler, Pençeli borular, Helikal Pençeli tüpler, Katı pençeli tüpler, Dikişli pençeli tüpler, Helikal Dikişli Pençeli tüpler, Tubos Aletados
* Bunlar en yaygın yüzgeç/tüp desenleri. 20'den fazla farklı plaka yüzgeç ve tüp kombinasyonumuz var. Daha fazla bilgi ve seçenek için benimle iletişime geçin. | ||
Helical Fin Yüzeyi (Tüp OD √ Tüp üzerindeki mevcut spiral kanat yüksekliği) | ||
5/8′′ ′′ 3/8′′, 1/2′′ ve 7/16′′ | 1 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ ve 5/8 ′′ | 1 1/4 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ ve 5/8 ′′ |
15.875mm ️ 9.525mm, 12.7mm ve 11.113mm | 25.4mm ️ 9.525mm, 12.7mm, 11.113mm ve 15.875mm | 31.75mm ️ 9.525mm, 12.7mm, 11.113mm ve 15.875mm |
|
