Yuhong Holding Group Co., LTD
Menşe yeri: | Çin |
Marka adı: | YUHONG |
Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Model numarası: | A179+AL1060/1050 |
Min sipariş miktarı: | 500KG |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Kontrplak Kasa / Demir |
Teslim süresi: | 7 gün |
Ödeme koşulları: | Akreditif, T/T |
Yetenek temini: | 1000ton |
Ürün Adı: | Kanatlı Tüp | Tüp malzemesi: | Karbon Çeliği, Paslanmaz Çelik, Alaşımlı Çelik, Bakır Vb... |
---|---|---|---|
Kanat malzemesi: | Alüminyum, bakır ve çelik | Fin perdesi: | 2,1 Mm (12FPI) Min |
Tüp uzunluğu: | Özel | paket: | Kontrplak Kasa / Demir |
Vurgulamak: | Ekstrüde Eşanjör Fin Borusu,A179 Kanatlı Boru,Kondenser Kanatlı Boru |

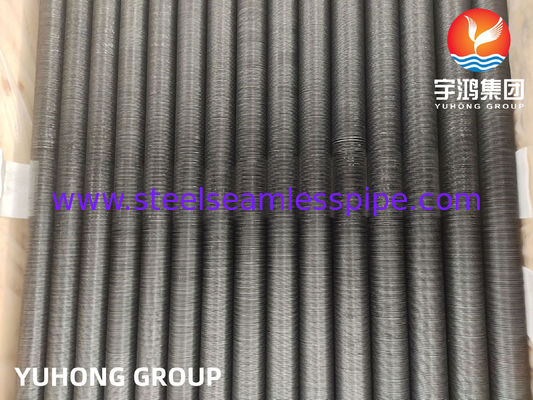

A179 Fined Tube Heat Exchanger Tube AL 1060 Fin L Tipi Ekstrüzyon Tipi Gömülü Tipi Isı Değiştiricisi Hava Soğutması
Sıcaklık Değiştiricisi için L Tipi Fined Tube
L Tipi Fined Tube, alüminyum kanatlı bant veya bakır kanatlı banttan yapılmış, gerilme altında L şeklindeki bir spiral halinde katlanmış ve taban tüpünün dış yüzeyinin etrafında sıkıca sarılmış bir kanatlı tüptür.İki farklı malzeme ile birleştirilir..
L Tipi Fined Tube'un kanat şeridlerindeki gerginlik, kanatın etrafında sarılır ve kanat ayaklarının kanata sert bir şekilde basmasına neden olur ve kanatları yerinde sağlam tutar.
Üretim süreci
Pin şeritleri (genellikle alüminyum ve bakır) L şeklinde katlanır ve taban borusunun yüzeyinde gerilme altında sarılır.Yüzgeçlerinin ayakları birbirine bağlıdır ve yüzgeçlerin yüzeyini kaplar.
Çekirdek tüp malzemeleri | |
Karbon çelik borular | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
Alaşımlı çelik borular | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
Paslanmaz çelik borular | TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
Bakır borular | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
Titanyum tüpler | Gr. 2 |
Pençe malzemeleri | |
Alüminyum (Alu.1100, Alu.1060), Bakır, Çelik |
L Tipi Fined Tube'un Özellikleri
1Sıcaklık değiştiricisi için L Tipi Fined Tube'un kalenderlenmesiyle oluşturulan trapez şeklindeki bölüm, ısı akışı yoğunluğunun dağılımına uygun, borular sıkı bir şekilde birleştirilmiştir.ve ısı verimliliği yüksektir., bu da borular ile kanatlı boru arasındaki boşluktan kaynaklanan temas ısısını ortadan kaldırır. direnci, kanat aralığı tekdüze ve ısı transferi performansı iyidir.
2Tüp 150°C'ye kadar sıcaklığa dayanabilir ve atmosferik korozyon veya termal stres riski yoktur.
3L tipi kanatlı boru, borunun duvarını atmosferik korozyondan korumak için kanat şeridi ile borunun yüzeyi arasındaki temas alanını sağlar.
4Bu L TYPE tasarımı LL, KL veya hatta G gömülü tiplerden çok daha ekonomiktir.
5Maksimum çalışma sıcaklığı: 230°C
Hızlı bir teklif için, aşağıdaki gereksinimlerle gönderin.
Parça sayısı,
Temel boru: Diametre, kalınlık, uzunluk ve malzeme özellikleri.
Pençeler: malzeme özelliği, türü (sert veya tırmıklı), yüksekliği, kalınlığı, aralıkları, pençeli uzunluğu ve pençesiz kesimleri. Gerekirse kaynak hazırlık ayrıntıları.
Teslimat süresi gereklidir.
* Bunlar en yaygın yüzgeç/tüp desenleridir. 20'den fazla farklı plaka yüzgeç ve tüp kombinasyonumuz vardır. Daha fazla bilgi ve seçenek için benimle iletişime geçin. | ||
Helical Fin Yüzeyi (Tüp OD √ Tüp üzerindeki mevcut spiral kanat yüksekliği) |
||
5/8′′ ′′ 3/8′′, 1/2′′ ve 7/16′′ | 1 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ ve 5/8 ′′ | 1 1/4 ′′ 3/8 ′′, 1/2 ′′, 7/16 ′′ ve 5/8 ′′ |
15.875mm ️ 9.525mm, 12.7mm ve 11.113mm | 25.4mm ️ 9.525mm, 12.7mm, 11.113mm ve 15.875mm | 31.75mm ️ 9.525mm, 12.7mm, 11.113mm ve 15.875mm |
|
Kullanımları
L Tipi Fined TubeGenellikle petrokimya, enerji, kağıt, tütün, bina ısıtma ve diğer endüstrilerde hava soğutucularında ve enerji santrallerindeki (elektrik, nükleer,Termal ve jeotermal enerji santralleri).
