Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | Çin |
| Marka adı: | YUHONG |
| Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model numarası: | ASME SB163 Monel 400 / UNS N04400 |
| Min sipariş miktarı: | 100 kg |
|---|---|
| Ambalaj bilgileri: | Kontrplak Kasa / Demir Kasa / Plastik Kapaklı Paket |
| Teslim süresi: | 7 gün |
| Ödeme koşulları: | Akreditif, T/T |
| Ürün adı: | G tipi Kanatlı Boru | Tüp Standardı: | ASTM B163, ASME SB163 |
|---|---|---|---|
| Tüp malzemesi: | Monel 400 (UNS N04400) | Tip: | G tipi Gömülü |
| tüp dış çapı: | 20 mm ila 219 mm Dış Çap Maks. | Tüp Kalınlığı: | 2 mm ila 16 mm |
| Tüp uzunluğu: | Özelleştirilebilir | Kanat malzemesi: | Alüminyum, |
| Kanat Kalınlığı: | 0,8 mm ila 4 mm | Kanat yüksekliği: | 0,25" (6,35 mm) ila 1,5"(38 mm) |
| Kanat Yoğunluğu: | özelleştirme, inç başına FPI/kanat | ||
| Vurgulamak: | ASME SB163 Monel 400 Nikel Alaşımlı Boru G Tipi Gömülü Kanatlı Boru | ||

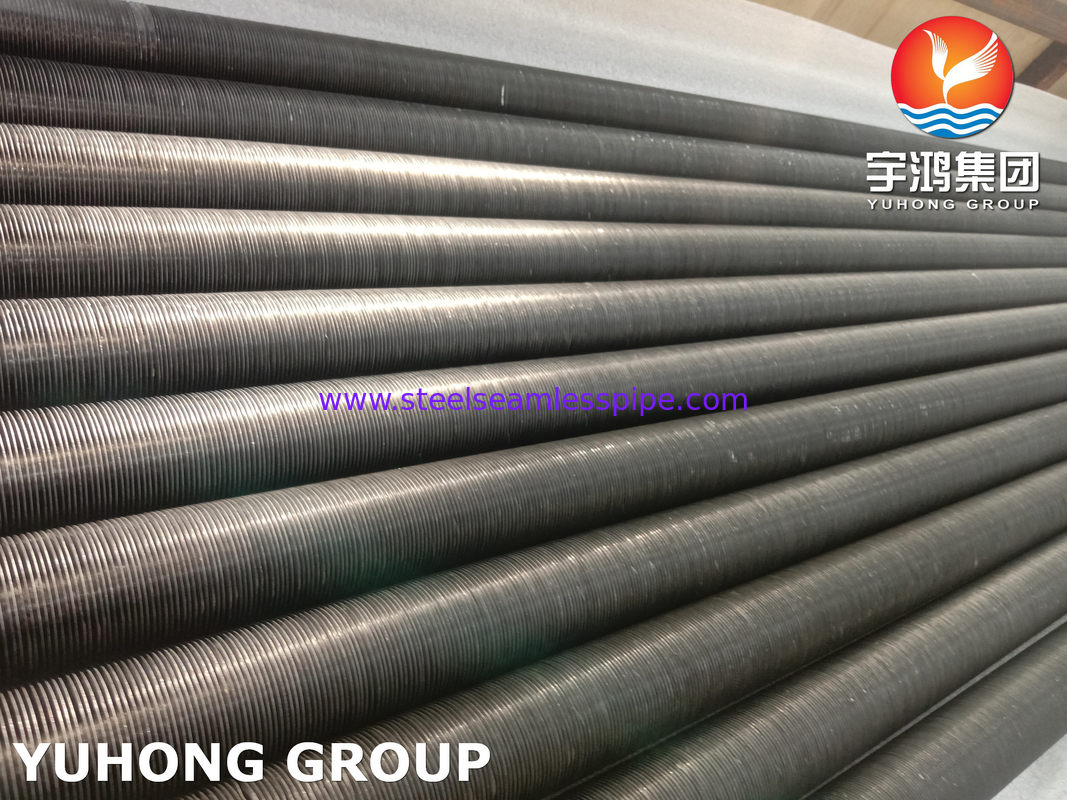

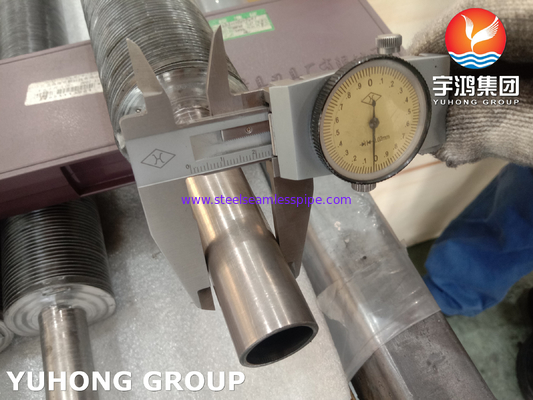

G-tipi Gömülü Fin Tüpü ASME SB163 Monel 400 Alüminyum Kanatlı Nikel Alaşımlı Çıplak Tüp
G-tipi gömülü kanatlı tüp, kanadın mekanik olarak borunun içine sürülen bir oluğa gömüldüğü ve oluğu kanat tabanının etrafında sıkıca kapanmaya zorlayan rulolar tarafından yerine kilitlendiği, çevresel kanatlı bir boru türüdür.G-Fin Tüplerini aşağıdaki Taban Tüpü ve Kanat Malzemesi kombinasyonlarında tedarik edebiliriz:
Taban Boru Malzemesi:Karbon Çeliği, Alaşımlı Çelik, Yumuşak Çelik, Paslanmaz çelik ve ERW veya Dikişsiz İşlem ile üretilen borular
Yüzgeç Malzemesi:Alüminyum, Bakır
G-Fin Tüpü veya Gömülü Fin Tüpü nedir?
Gömülü kanatlı tüp veya G kanatlı tüp, kanatçıkların taban tüplerine harici olarak uygulandığı genişletilmiş bir yüzey kanatlı tüptür.Taban borusu üzerinde sürekli olarak bir oluk oluşturulur ve kanat kenarı oluğa sokulur.Kanat oluğa yerleştirildikten sonra, oluğu geri doldurmak için bir makara seti kullanılır ve kanat daha sonra taban borusuna güvenli bir şekilde gömülür.
G Tipi Kanatlı Boru Özellikleri:
1. Kompakt tasarım
2. Yüksek performans
3. Kolay kurulum
4. Daha az alan gerekir
5. Daha az kablolama
6. Optimize edilmiş yüzey
7. Kullanılan en iyi teknoloji
8. Ortalama korozyon koruması
9. Daha az enerji tüketimi
10. Artan güvenilirlik
11. Düşük bakım
12. Yüksek mekanik dayanım
Monel 400deniz suyuna ve yüksek sıcaklıklardaki buhara, ayrıca tuz ve yakıcı çözeltilere dayanıklı nikel-bakır alaşımıdır (yaklaşık %67 Ni – %23 Cu).Alaşım 400, yalnızca soğuk işlemle sertleştirilebilen katı çözelti alaşımıdır.Bu nikel alaşımı, iyi korozyon direnci, iyi kaynaklanabilirlik ve yüksek mukavemet gibi özellikler sergiler.Hızlı akan tuzlu veya deniz suyunda düşük korozyon oranı, çoğu tatlı suda stres-korozyon çatlamasına karşı mükemmel direnç ve çeşitli aşındırıcı koşullara direnci, denizcilik uygulamalarında ve diğer oksitleyici olmayan klorür çözeltilerinde geniş kullanımına yol açtı.
ASME SB163 UNS N04400 / Monel 400 Nikel AlaşımıTüp Kimyasal Bileşimi
| Seviye | C | Mn | Si | S | cu | Fe | Ni | cr |
| Monel 400 | 0,30 maks | 2.00 maks | 0,50 maks | 0,24maks | 28.0-34.0 | 2,50 maks | 63.00 dk | – |
ASME SB163 UNS N04400 / Monel 400 Nikel AlaşımıTüpMekanik özellikler
| eleman | Yoğunluk | Erime noktası | Gerilme direnci | Akma Dayanımı (%0,2 Ofset) | Uzama |
| Monel 400 | 8,8 gr/cm3 | 1350 °C (2460 °F) | Psi – 80.000 , MPa – 550 | Psi – 35.000 , MPa – 240 | %40 |
ASME SB163 UNS N04400 / Monel 400 Nikel AlaşımıTüpFiziki ozellikleri
| Özellikler | Metrik | İmparatorluk |
|---|---|---|
| Yoğunluk | 8,8 gram/cm3 | 0,318 lb/in3 |
ASME SB163 UNS N04400 / Monel 400 Nikel AlaşımıTüp Basınç Değeri
|
tüp dış çapı |
Tüpün Et Kalınlığı (inç) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| Çalışma Basıncı (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
Uygulamalar
1. Deniz mühendisliği.
2. Kimyasal ve hidrokarbon işleme ekipmanları.
3. Benzin ve tatlı su tankları.
4. Ham petrol damıtıcıları.
5. Hava alma ısıtıcıları.
6. Kazan besi suyu ısıtıcıları ve diğer ısı eşanjörleri.
7. Valfler, pompalar, miller, bağlantı parçaları ve bağlantı elemanları.
8. Endüstriyel ısı eşanjörleri.
9. Klorlu çözücüler.
10. Ham petrol damıtma kuleleri.
11. Kauçuk fabrikaları
12. Enerji santralleri
13. Petrol endüstrileri
14. Kimya endüstrileri
Bir boru duvarından sıcak bir akışkandan daha soğuk bir akışkana ısı transferini içeren uygulamalar için kanatlı borular kullanılır.Genellikle, akışkanlardan birinin hava veya başka bir gaz olduğu bir hava ısı eşanjörü için, hava tarafı ısı transfer katsayısı çok daha düşük olacaktır, bu nedenle ek ısı transfer yüzey alanı veya kanatlı borulu bir eşanjör çok faydalıdır.Kanatlı borulu bir eşanjörün genel model akışı genellikle çapraz akıştır, ancak paralel akış veya karşı akış da olabilir.
Kanatlar, ısı eşanjörü borularının etkin yüzey alanını artırmak için kullanılır.Ayrıca, kanatlı borular, boruların dışındaki ısı transfer katsayısı iç kısımdakinden önemli ölçüde düşük olduğunda kullanılır.Diğer bir deyişle, ısının sıvıdan gaza, buhardan gaza, buhardan havaya ısı eşanjörü ve termik akışkandan havaya ısı eşanjörü gibi aktarılır.
G Tipi Kanatlı Boru Özellikleri
1. Kompakt tasarım
2. Yüksek performans
3. Kolay kurulum
4. Daha az alan gerekir
5. Daha az kablolama
6. Optimize edilmiş yüzey
7. Kullanılan en iyi teknoloji
8. Ortalama korozyon koruması
9. Daha az enerji tüketimi
10. Artan güvenilirlik
11. Düşük bakım
12. Yüksek mekanik dayanım
G Tipi Kanatlı Boruların Kullanıldığı Sektörler
1. Kauçuk fabrikaları
2. Enerji santralleri
3. Petrol endüstrileri
4. Kimya endüstrileri
Diğer uygulamalar
1. Deniz mühendisliği.
2. Kimyasal ve hidrokarbon işleme ekipmanları.
3. Benzin ve tatlı su tankları.
4. Ham petrol damıtıcıları.
5. Hava alma ısıtıcıları.
6. Kazan besi suyu ısıtıcıları ve diğer ısı eşanjörleri.
7. Valfler, pompalar, miller, bağlantı parçaları ve bağlantı elemanları.
8. Endüstriyel ısı eşanjörleri.
9. Klorlu çözücüler.
10. Ham petrol damıtma kuleleri.
