Yuhong Holding Group Co., LTD
Menşe yeri: | Çin |
Marka adı: | YUHONG |
Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Model numarası: | TP347H HFW MASİF KANATLI TÜP |
Min sipariş miktarı: | 1 bilgisayar |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Müşteri ihtiyaçlarına göre/tahta sandık ambalaj |
Teslim süresi: | miktarına bağlıdır |
Ödeme koşulları: | T/T, L/C bakışta |
Yetenek temini: | ayda 5000 adet |

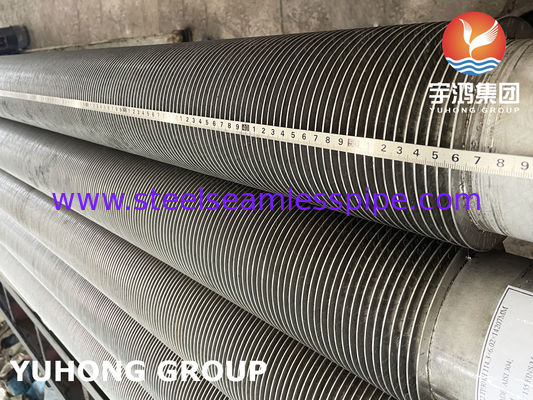

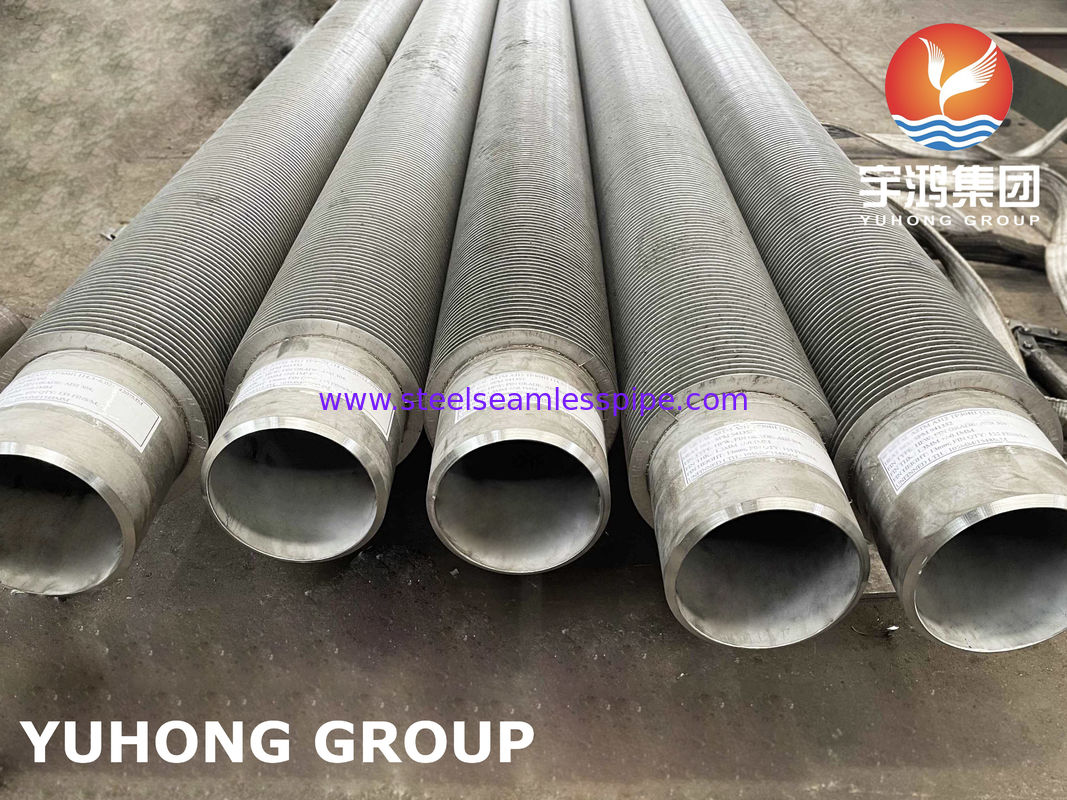

Ürün adı: | TP347H HFW MASİF KANATLI TÜP | Çıplak Boru Malzemesi: | A312 TP347H |
---|---|---|---|
Kanat Malzemesi: | AISI SS304 | Tip: | Yüksek Frekans Kaynaklı (HFW) |
Başvuru: | Eşanjör için | Boyut: | Müşterilerin çizimine göre |
Vurgulamak: | Katı Fin Borulu Eşanjör Parçası,Kaynaklı Hfw Fin Borusu Isısı,SS304 Ekstrüde Fin Borusu |
genel bakış
Helisel Katı Kanatlı Borular, sürekli kanatçık şeridini boru üzerine helisel olarak sararak imalatçıdır.HF Direnç Kaynağı Genellikle 400 kHz Frekans Kullanır.Kanat, borunun etrafına sarılır ve Sürekli kaynak yapılır.Kanat şeridi boru üzerine spiral olarak sarılır ve yüksek frekanslı bir elektrik işlemiyle spiral kök boyunca taban borusuna sürekli olarak kaynaklanır.Kanatçık şeridi, gerilim altında tutulur ve tüpün etrafında oluşturulurken yanal olarak sınırlandırılır, böylece şeridin taban tüpü yüzeyi ile kuvvetli temas halinde olmasını sağlar.Gaz metal ark kaynağı işlemi kullanılarak kanatçık şeridinin boru çapı etrafında ilk bükülmeye başladığı noktada sürekli bir kaynak uygulanır.Belirli bir tüp veya boru ebadı için, borunun birim uzunluğu başına istenen ısı transfer yüzey alanı, uygun kanat yüksekliği, kanat kalınlığı veya metre başına kanat sayısı belirtilerek elde edilebilir.
Bu kaynaklı çelik kanatlı boru konfigürasyonu, pratik olarak herhangi bir ısı eşanjörü uygulaması için kullanılabilir ve özellikle yüksek sıcaklık ve yüksek basınç uygulamaları için uygundur.Bu konfigürasyonun önemli özellikleri, tüm sıcaklık ve basınç koşulları altında kanatçıkların boruya verimli ve etkili bir şekilde bağlanması ve yüksek kanat tarafı sıcaklıklarına dayanma kabiliyetidir.Verimli ve termal olarak güvenilir bir bağ sağlamak için taban borusuna yüksek frekanslı elektrik dirençli kaynak ile sürekli bir helisel kanatçık tutturulmuştur.
HFW Katı Kanatlı Borunun İşlevi
Taban Borusu Detayları
Tüp Dış Çapı: | 16 - 273 (mm) | 3/8” ila 10”(NPS) |
Tüp Duvar Tah.: | 2 ila 28,6 (mm) | 0,08" ila 1,1" |
Tüp Uzunluğu: | ≤28.000 (mm) | ≤92 fit |
Fin Teşekkürler: | 0,5 ila 3,5 (mm) | 0,02" ila 0,14" |
Yüzgeç Yüksekliği: | 8 ila 35 (mm) | 0,31” ila 1,3” |
Kanat Aralığı: | 3 ila 333 FPM | 1 ila 8 FPI |
Yüzgeç Tipi: | Katı, "U" veya "V" Tırtıklı | |
Yüzgeç Malzemesi: |
CS (ortak kalite: 08F, SPCC) SS (ortak sınıf: AISI 304, 316, 409, 410, 321,347 ) GİBİ |
|
Tüp Malzemesi: |
CS (ortak kalite: A106 Gr.B, A210, A192) SS (ortak kalite: TP304, 316, 321, 347) AS(ortak not: T/P5,9,11,22,91 ) Dubleks Çelik (en yaygın kalite: S32205 vb.) |
Başvuru:
