Yuhong Holding Group Co., LTD
Menşe yeri: | Çin |
Marka adı: | YUHONG |
Sertifika: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Model numarası: | ASTM A335 P11 DİKİŞSİZ BORU |
Min sipariş miktarı: | 1000KGS |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Kontrplak Kasa / Demir Kasa / Plastik Kapaklı Paket / Dokuma Kasa |
Teslim süresi: | miktarına bağlıdır |
Ödeme koşulları: | T/T, L/C |
Yetenek temini: | ayda 1000 ton |
Spesifikasyon: | ASTM A335, ASME SA335, EN10216-5 , GOST9941-91, JIS 3459, DIN17458 | Seviye: | P11 |
---|---|---|---|
Tip: | dikişsiz | Yüzey: | Turşu ve Tavlanmış, Cilalı, Parlak Tavlı |
Tahribatsız Tesr: | Girdap Akımı Testi -ASTM E426, Histostatik Test-ASTM A999, Ultrsonik Test -ASTM E213 | Boyut Standart: | ASTM B16.10 & B16.19 & Özelleştirilmiş |
Vurgulamak: | Dikişsiz Karbon Çelik Boru,P11 Dikişsiz Alaşımlı Çelik Boru,Eğimli Dikişsiz Çelik Boru |

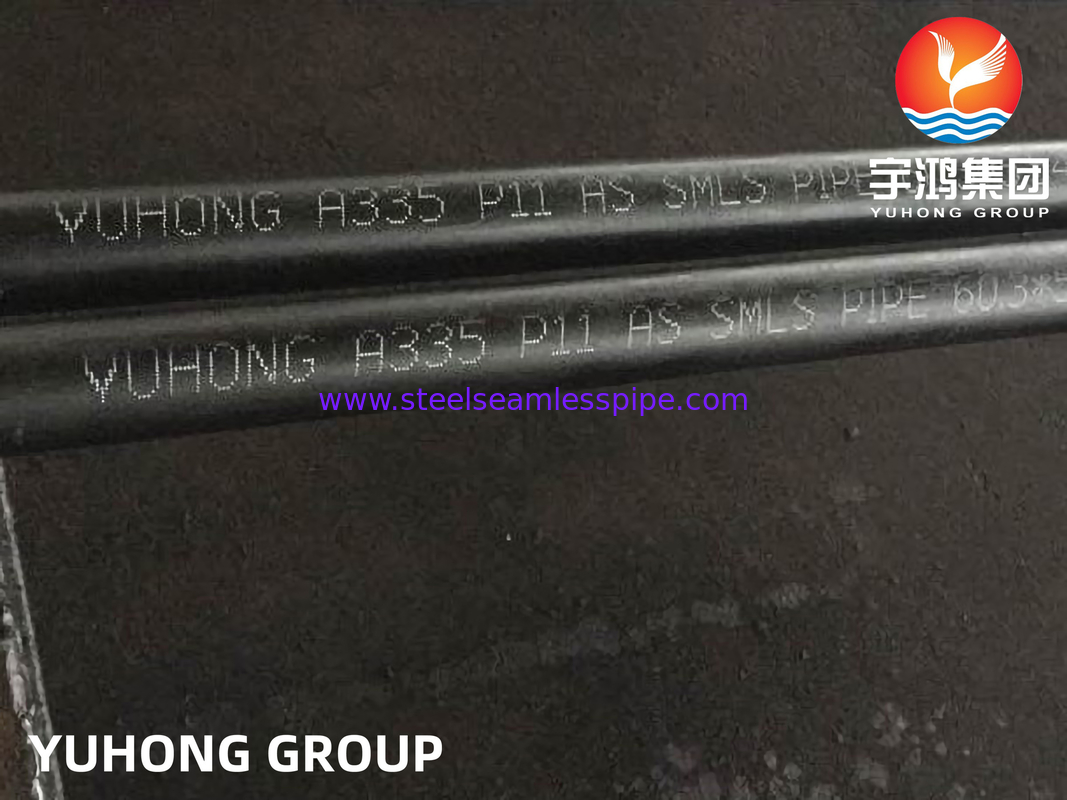

Siyah Resim BeveledASTM A335 P11 Alaşımlı çelik dikişsiz boru
P11 borusu, yüksek sıcaklıklı hizmetlerde kullanılan krom molibden alaşımından yapılmış bir borudur.YUHONG, krom molibden alaşımından yapılmış boruların farklı sınıfları üreticisidir..
Ayrıca önde gelen ASTM A335 P11 boru tedarikçilerinden biriyiz.Bu ürünleri kullanan ana endüstriler petrol ve gaz endüstrisidir., enerji üretimi endüstrisi ve petrokimya endüstrileri.
Kimyasal bileşim
Sınıf | C, % | Mn, % | P, % | S, % | Evet, % | Cr, % | Mo, % |
ASTM A335 P11 | 0.015 en fazla | 0.30-0.60 | 0.025 en fazla | 0.025 en fazla | 0.50 en fazla | 4.00-6.00 | 0.45-0.65 |
Mekanik Özellikler Tablosu
MPa'da çekim gücü | Verim Gücü, MPa'da | Uzunluk, % |
415 minimum | 205 minimum | En az 30 |
A335 Gr. P11 borusunun boyut grafiği
Not: | Boyut | Aşırı doz | 40S | 5S | 10S | S10 | S20 | S40 | S60 | XS/80S | S80 | S100 | S120 | S140 | S160 | XXS |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
1/8 | 10.29 | 1.2 | 1.73 | 2.41 | ||||||||||||
1/4 | 13.72 | 1.7 | 2.24 | 3.02 | ||||||||||||
3/8 | 17.15 | 1.7 | 2.31 | 3.2 | ||||||||||||
15 | 1/2 | 21.34 | 2.8 | 1.7 | 2.1 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | ||||||
20 | 3/4 | 26.67 | 2.9 | 1.7 | 2.1 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | ||||||
25 | 1 | 33.4 | 3.4 | 1.7 | 2.8 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | ||||||
32 | 1 1/4 | 42.16 | 3.6 | 1.7 | 2.8 | 3.56 | 4.85 | 4.85 | 6.35 | 9.7 | ||||||
40 | 1 1/2 | 48.26 | 3.7 | 1.7 | 2.8 | 3.68 | 5.08 | 5.08 | 7.14 | 10.2 | ||||||
50 | 2 | 60.33 | 3.9 | 1.7 | 2.8 | 3.91 | 5.54 | 5.54 | 9.74 | 11.1 | ||||||
65 | 2 1/2 | 73.03 | 5.2 | 2.1 | 3.1 | 5.16 | 7.01 | 7.01 | 9.53 | 14 | ||||||
80 | 3 | 88.9 | 5.5 | 2.1 | 3.1 | 5.49 | 7.62 | 7.62 | 11.1 | 15.2 | ||||||
90 | 3 1/2 | 101.6 | 5.7 | 2.1 | 3.1 | 5.74 | 8.08 | 8.08 | ||||||||
100 | 4 | 114.3 | 6 | 2.1 | 3.1 | 6.02 | 8.56 | 8.56 | 11.1 | 13.5 | 17.1 | |||||
125 | 5 | 141.3 | 6.6 | 2.8 | 3.4 | 6.55 | 9.53 | 9.53 | 12.7 | 15.9 | 19.1 | |||||
150 | 6 | 168.3 | 7.1 | 2.8 | 3.4 | 7.11 | 10.97 | 11 | 14.3 | 18.3 | 22 | |||||
200 | 8 | 219.1 | 8.2 | 2.8 | 3.8 | 6.4 | 8.18 | 10.3 | 12.7 | 12.7 | 15.1 | 19.3 | 20.6 | 23 | 22.2 | |
250 | 10 | 273.1 | 9.3 | 3.4 | 4.2 | 6.4 | 9.27 | 12.7 | 12.7 | 15.1 | 19.3 | 21.4 | 25.4 | 28.6 | 25.4 | |
300 | 12 | 323.9 | 9.5 | 4 | 4.6 | 6.4 | 10.3 | 14.3 | 12.7 | 17.5 | 21.4 | 25.4 | 28.6 | 33.3 | 25.4 | |
350 | 14 | 355.6 | 9.5 | 4 | 4.8 | 6.4 | 7.9 | 11.1 | 15.1 | 12.7 | 19.1 | 23.8 | 27.8 | 31.8 | 35.7 | |
400 | 16 | 406.4 | 9.5 | 4.2 | 4.8 | 6.4 | 7.9 | 12.7 | 16.7 | 12.7 | 21.4 | 26.2 | 31 | 36.5 | 40.5 | |
450 | 18 | 457.2 | 9.5 | 4.2 | 4.8 | 6.4 | 7.9 | 14.3 | 19.1 | 12.7 | 23.8 | 29.4 | 34.9 | 39.7 | 45.2 | |
500 | 20 | 508 | 9.5 | 4.8 | 5.5 | 6.4 | 9.5 | 15.1 | 20.6 | 12.7 | 26.2 | 32.5 | 38.1 | 44.5 | 50 | |
550 | 22 | 558.8 | 9.5 | 4.8 | 5.5 | 6.4 | 9.5 | 22.2 | 12.7 | 28.6 | 34.9 | 41.3 | 47.6 | 54 | ||
600 | 24 | 609.6 | 9.5 | 5.5 | 6.4 | 6.4 | 9.5 | 17.5 | 24.6 | 12.7 | 31 | 38.9 | 46 | 52.4 | 59.5 | |
650 | 26 | 660.4 | 9.5 | 7.9 | 13 | 12.7 | ||||||||||
700 | 28 | 711.2 | 9.5 | 7.9 | 13 | 12.7 | ||||||||||
750 | 30 | 762 | 9.5 | 6.4 | 7.9 | 7.9 | 13 | 12.7 | ||||||||
800 | 32 | 812.8 | 9.5 | 7.9 | 13 | 17.5 | 12.7 | |||||||||
850 | 34 | 863.6 | 9.5 | 7.9 | 13 | 17.5 | 12.7 | |||||||||
900 | 36 | 914.4 | 9.5 | 7.9 | 13 | 19.1 | 12.7 |
ASTM A335 P11 boru ağırlık tablosu
Boyut NPS | Tüp aşırı dozda. | Duvar kalınlığı | Boru kimliği. | Ayak başına ağırlık | XXHY'ye Standart | Programı Pipo # |
Bölüm Modülü | Lineer ayak başına galon kapasite |
1/2 | 0.84 | 0.109 | 0.622 | 0.85 | CYBD | 40 | .0407 | .0158 |
0.188 | 0.464 | 1.31 | 160 | .0528 | .0088 | |||
0.294 | 0.252 | 1.72 | XXHY | .0577 | .0026 | |||
0.219 | 0.612 | 1.95 | 160 | .1006 | .0153 | |||
3/4 | 1.05 | 0.113 | 0.824 | 1.13 | CYBD | 40 | .0705 | .0277 |
0.147 | 0.546 | 1.09 | XHY | 80 | .0478 | .0122 | ||
0.154 | 0.742 | 1.48 | XHY | 80 | .0853 | .0225 | ||
0.308 | 0.434 | 2.44 | XXHY | .1103 | .0077 | |||
1 | 1.315 | 0.133 | 1.049 | 1.68 | CYBD | 40 | .1328 | .0449 |
0.179 | 0.957 | 2.17 | XHY | 80 | .1606 | .0374 | ||
0.250 | 0.815 | 2.85 | 160 | .1904 | .0271 | |||
0.358 | 0.599 | 3.66 | XXHY | .2136 | .0146 | |||
1 1/4 | 1.66 | 0.140 | 1.380 | 2.27 | CYBD | 40 | .2346 | .0777 |
0.191 | 1.278 | 3.00 | XHY | 80 | .2913 | .0666 | ||
0.250 | 1.160 | 3.77 | 160 | .3421 | .0549 | |||
0.382 | 0.896 | 5.22 | .4110 | .0328 | ||||
1 1/2 | 1.90 | 0.145 | 1.610 | 2.72 | CYBD | 40 | .3262 | .1058 |
0.200 | 1.500 | 3.63 | XHY | 80 | .4118 | .0918 | ||
0.281 | 1.338 | 4.86 | 160 | .5079 | .0730 | |||
0.400 | 1.100 | 6.41 | .5977 | .0494 | ||||
2 | 2.375 | 0.109 | 2.157 | 2.64 | 10 | .4205 | .1898 | |
0.154 | 2.067 | 3.66 | CYBD | 40 | .5606 | .1743 | ||
0.218 | 1.939 | 5.03 | XHY | 80 | .7309 | .1534 | ||
0.250 | 1.875 | 5.68 | .8045 | .1434 | ||||
0.281 | 1.813 | 6.29 | .8666 | .1344 | ||||
0.344 | 1.687 | 7.47 | 160 | .9806 | .1161 | |||
0.436 | 1.503 | 9.04 | XXHY | 1.1043 | .0922 | |||
2 1/2 | 2.875 | 0.120 | 2.635 | 3.53 | 10 | .6870 | .2833 | |
0.203 | 2.469 | 5.80 | Cinsel yolla bulaşan bir hastalık. | 40 | 1.0640 | .2487 | ||
0.216 | 2.443 | 6.14 | 1.1169 | .2435 | ||||
0.250 | 2.375 | 7.02 | 1.2468 | .2301 | ||||
0.276 | 2.323 | 7.67 | XHY | 80 | 1.3386 | .2202 | ||
0.375 | 2.125 | 10.02 | 160 | 1.6371 | .1842 | |||
0.552 | 1.771 | 13.71 | XXXHY | 1.9971 | .1280 | |||
3 | 3.50 | 0.120 | 3.260 | 4.34 | 1.0411 | .4336 | ||
0.156 | 3.188 | 5.58 | 1.3122 | .4147 | ||||
0.172 | 3.156 | 6.12 | 1.4265 | .4064 | ||||
0.188 | 3.124 | 6.66 | 1.5342 | .3984 | ||||
0.216 | 3.068 | 7.58 | Cinsel yolla bulaşan bir hastalık. | 40 | 1.7241 | .3840 | ||
0.250 | 3.000 | 8.69 | 1.9372 | .3672 | ||||
0.281 | 2.938 | 9.67 | 2.1207 | .3521 | ||||
0.300 | 2.900 | 10.26 | XHY | 80 | 2.2253 | .3431 | ||
0.438 | 2.624 | 14.34 | 160 | 2.8774 | .2811 | |||
0.600 | 2.300 | 18.6 | XXHY | 3.4243 | .2158 | |||
3 1/2 | 4.0 | 0.120 | 3.760 | 4.98 | 10 | 1.3776 | .5768 | |
0.226 | 3.548 | 9.12 | Cinsel yolla bulaşan bir hastalık. | 140 | 2.3939 | .5136 | ||
0.250 | 3.500 | 10.02 | 2.6001 | .4998 | ||||
0.281 | 3.438 | 11.17 | 2.8562 | .4821 | ||||
0.318 | 3.364 | 12.52 | XHY | 80 | 3.1400 | .4617 | ||
0.636 | 2- Evet.728 | 22.87 | XXHY | 4.8795 | .3085 | |||
4 | 4.5 | 0.120 | 4.260 | 5.62 | 10 | 1.7612 | .7404 | |
0.156 | 4.188 | 7.24 | 2.2354 | .7156 | ||||
0.188 | 4.124 | 8.67 | 2.6296 | .6942 | ||||
0.203 | 4.094 | 9.32 | 2.8173 | .6838 | ||||
0.219 | 4.062 | 10.02 | 3.0184 | .6725 | ||||
0.237 | 4.026 | 10.80 | Cinsel yolla bulaşan bir hastalık. | 40 | 3.2145 | .6613 | ||
0.250 | 4.000 | 11.36 | 3.3611 | .6528 | ||||
0.281 | 3.938 | 12.67 | 60 | 3.7021 | .6326 | |||
0.312 | 3.876 | 13.97 | 4.0273 | .6126 | ||||
0.337 | 3.826 | 15.00 | XHY | 80 | 4.2713 | .5972 | ||
0.438 | 3.624 | 19.02 | 120 | 5.1790 | .5361 | |||
0.531 | 3.438 | 22.53 | 160 | 5.8997 | .4822 | |||
0.674 | 3.152 | 27.57 | XXHY | 6.7927 | .4054 | |||
5 | 5.563 | 0.188 | 5.187 | 10.80 | 4.1161 | 1.0979 | ||
0.219 | 5.125 | 12.51 | 4.7279 | 1.0716 | ||||
0.258 | 5.047 | 14.63 | Cinsel yolla bulaşan bir hastalık. | 40 | 5.4500 | 1.0391 | ||
0.281 | 5.001 | 15.87 | 5.8644 | 1.0204 | ||||
0.312 | 4.939 | 17.51 | 6.4074 | .99647 | ||||
0.344 | 4.875 | 19.19 | 6.9358 | .9696 | ||||
0.375 | 4.813 | 20.80 | XHY | 80 | 7.4300 | .9449 | ||
0.500 | 4.563 | 27.06 | 120 | 9.2534 | .8495 | |||
0.625 | 4.313 | 32.99 | 160 | 10.7976 | .7590 | |||
0.750 | 4.063 | 38.59 | XXHY | 12.0954 | .6734 | |||
6 | 6.625 | 0.109 | 6.407 | 7.59 | 5 | 3.5769 | 1.6748 | |
0.134 | 6.357 | 9.30 | 10 | 4.3475 | 1.6488 | |||
0.156 | 6.313 | 10.79 | 5.0107 | 1.6260 | ||||
0.188 | 6.249 | 12.94 | 5.9351 | 1.5937 | ||||
0.203 | 6.219 | 13.94 | 6.3804 | 1.5780 | ||||
0.219 | 6.187 | 15.00 | 6.8261 | 1.5620 | ||||
0.250 | 6.125 | 17.04 | 7.6905 | 1.5306 | ||||
0.280 | 6.065 | 18.99 | Cinsel yolla bulaşan bir hastalık. | 40 | 8.4958 | 1.5008 | ||
0.312 | 6.001 | 21.06 | 9.3416 | 1.4688 | ||||
0.344 | 5.937 | 23.10 | 10.111 | 1.4391 | ||||
0.375 | 5.875 | 25.05 | 10.893 | 1.4082 | ||||
0.432 | 5.761 | 28.60 | XHY | 80 | 12.224 | 1.3541 | ||
0.500 | 5.625 | 32.74 | 13.711 | 1.2909 | ||||
0.562 | 5.501 | 36.43 | 120 | 14.9806 | 1.2346 | |||
0.625 | 5.375 | 40.09 | 16.1821 | 1.1787 | ||||
0.719 | 5.187 | 45.39 | 160 | 17.8243 | 1.0977 | |||
0.864 | 4.897 | 53.21 | XXHY | 20.025 | .9784 | |||
1.000 | 4.625 | 60.13 | 21.7719 | .8727 | ||||
1.125 | 4.375 | 66.14 | 23.1237 | .7809 |
Duvar kalınlığının izin verilen değişimi
NPS [DN] İsimlendirici | Tolerans, Belirtilenlerden % | |
Tamam. | Altında | |
1/8 ila 2 1/2 [6 ila 65] dahil, tüm t/D oranları | 20.0% | 12% 5 |
2 1/2'den fazla [65], t/D < veya = 5% | 22% 5 | 12% 5 |
2 1/2'den fazla [65], t/D > 5% | 15.0% | 12% 5 |
(t = Belirli Duvar Kalınlığı; D = Belirli Dış Diametresi) |
Yüksek Sıcaklıklarda Çekim Gücü
Geçici. °C |
Çekim Gücü MPa |
---|---|
40 | 414 |
100 | 414 |
150 | 414 |
200 | 414 |
250 | 414 |
300 | 414 |
325 | 414 |
350 | 414 |
375 | 414 |
400 | 414 |
425 | 414 |
450 | 404 |
475 | 390 |
500 | 371 |
525 | 349 |
Uygulamalar:
Uzay aracı
Jet motorlarının türbin kanatları
Nükleer reaktörler
