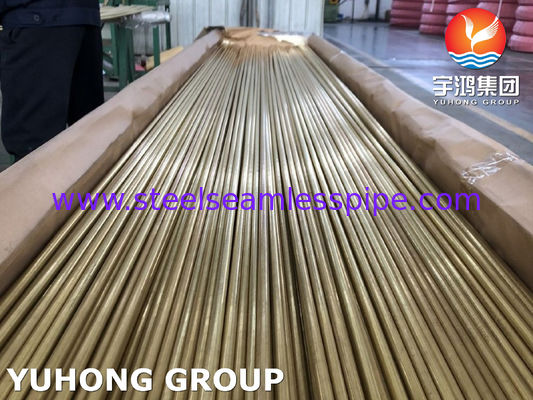

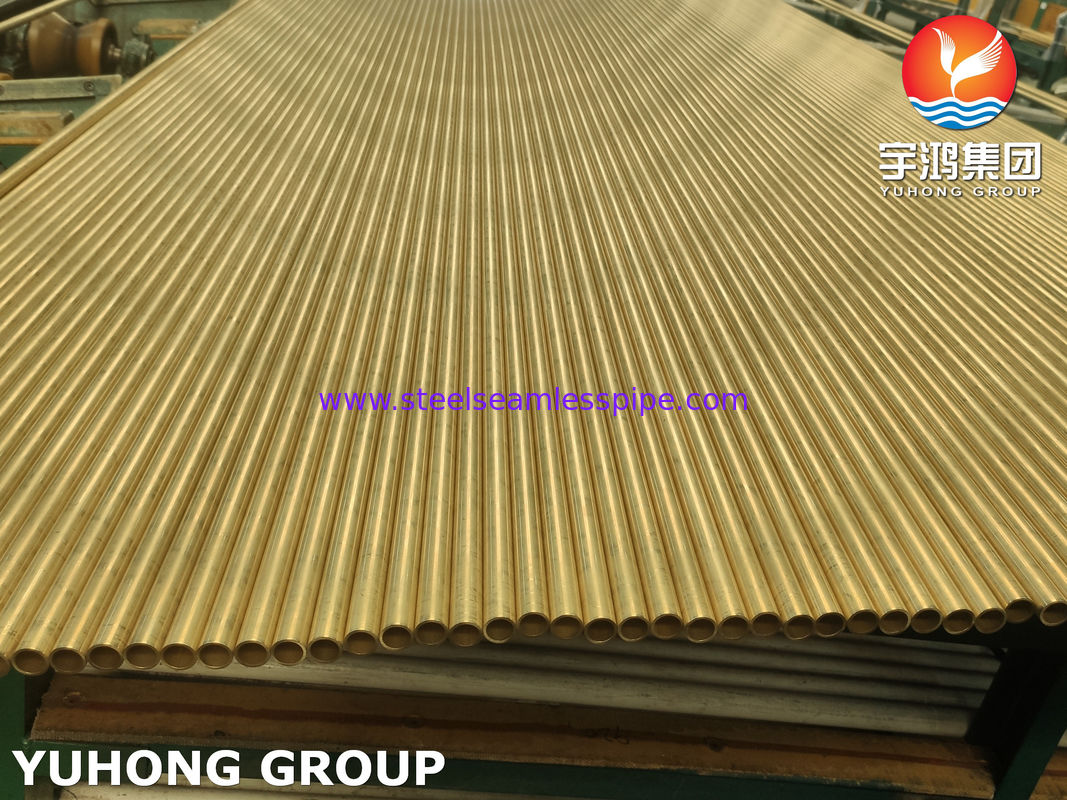

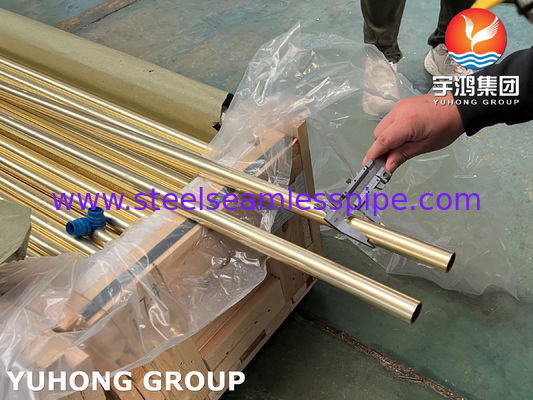

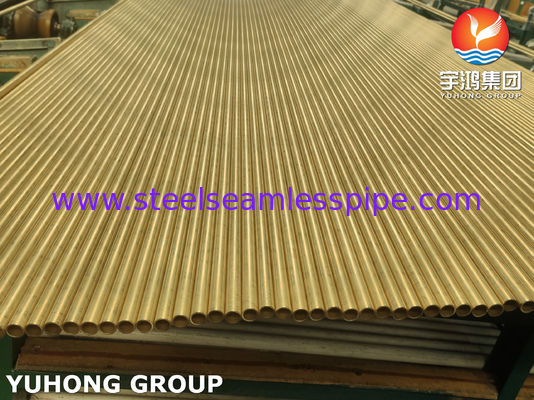

Bakır Alaşımlı Dikişsiz Borular Cupronikel Borular ASTM B111 C10200 C70400 C70600 C71640
Bakır Nikel Borular ve Tüpler | Cupronikel Borular ve Tüpler
Cupronikel Borular 90/10
Tube Tech tarafından üretilen bu cupronikel boru formu, deniz suyuna karşı mükemmel korozyon direnci, erozyon korozyonu ve hava darbesi saldırısına karşı yüksek direnç gösterir. Demir ilavesi, 90/10'un tuzlu su hizmet tipi ısı değiştiricilerinde 70/30 kadar iyi performans göstermesini sağlar. Bu borular, sıradan sıcaklıklarda iyi mukavemet ve sünekliğe, yükseltilmiş sıcaklıklarda ise nispeten yüksek mukavemet ve diğer mekanik özelliklere sahiptir.
Bu cupronikel borular, korozyon ve erozyona karşı direncin en önemli olduğu, ancak yüksek bir termal iletkenlik oranını koruduğu kondenserlerde, soğutucularda ve ısı değiştiricilerinde yaygın olarak kullanılır. Deniz koşullarında tercih edilmelidir. Akan deniz suyunda koruyucu, çok katmanlı bir film oluşturur. Deniz yosunlanmasına dirençlidir.
Bu cupronikel borular, gerekli mekanik özellikleri ve tane boyutunu elde etmek için çeşitli dış çap, et kalınlığı ve farklı sertlik koşullarında üretilir. Ürünlerimizin mekanik ve boyutsal özellikleri, sıkı toleranslar gerektiren en zorlu siparişleri karşılar.
Cupronikel Borular 70/30
Prosaic Steel, kondenserlerin ve ısı değiştiricilerinin zorlu gereksinimleri için uygun olduğundan emin olmak üzere titizlikle test edilmiş, en yüksek standartta pürüzsüz iç yüzeyli 70/30 cupronikel borular tedarik eder. Bu cupronikel borular, gerilme korozyonu çatlamasına karşı en yüksek dirence sahiptir. Bu borular, gereksinimleri karşılamak için çeşitli dış çap, et kalınlığı ve sertliklerde mevcuttur. Belirtilen mekanik özelliklere sahip üstün boyutsal kontrol, sorunsuz performans ve maliyet tasarrufu sunar. |
|
| Standartlar |
| Cupronikel Boru 90/10 |
Standart |
BS2871part3 |
ASTM B-111 |
IS 1545 |
JIS H 3300 |
NFA 51 102 |
| Sembol |
CN 102 |
C 70600 |
CuNi10Fe1 |
C7060 |
CuNi10Fe1Mn |
| Cupronikel Borular 70/30 |
Standart |
BS2871part3 |
ASTM B-111 |
IS 1545 |
JIS H 3300 |
NFA 51 102 |
| NFA 51 102 |
CN 107 |
C 71500 |
CuNi30Mn1Fe |
C 7150 |
CuNi30Mn1Fe |
Boyut Aralığı
Dış Çap - 4.00 ila 22.00 mm
Et Kalınlığı - 0.15 mm ile 1.50 mm arası
Uzunluk 6 metreye kadar
Son Uygulamalar
Isı Değiştiricileri, Yağ Soğutucuları, Radyatörler, Yüksek Kapasiteli Enerji Santralleri, Gemi İnşa ve Gemi Onarımları, Kondenserler, Offshore Petrol Platformları, Damıtma Boruları, Buharlaştırıcılar, Ferrüller vb.
| Deniz Uygulamaları İçin Cupronikel Borular 95/5 ve 90/10 |
| Deniz uygulamaları için bu Cupronikel borular ve tüpler tüm endüstriyel alanlar için çok önemlidir. Şirket bu alanlarda deneyime sahiptir ve bu boruları çoğu uluslararası standarda ve özel müşteri gereksinimlerine uygun olarak tedarik edebilmektedir. |
|
|
Kimyasal Bileşim
Sınıf-
fikasyon |
Sınıf |
Kimyasal Bileşim (%) |
İlgili Standartlar |
| Cu |
Zn |
Pb |
Fe |
P |
Sn |
Ni |
Mn |
Al |
As |
Diğer |
ISS |
KS |
JIS |
ASTM |
BS |
DIN |
| Cu-Ni Boru |
1 |
kalan |
1.00 maks. |
0.05 maks. |
1.3-1.7 |
- |
- |
4.8-6.2 |
0.3-0.8 |
- |
- |
|
IS:15
45
CuNi5
Fe |
D 5301 C7040 |
CuNi
95+5
7040 |
B 111
C70400 |
2871
CN101 |
1785
CuNi
5Fe |
| 2 |
kalan |
1.00 maks. |
0.05 maks. |
1.0-1.8 |
- |
- |
9.0-11.0 |
1.0-maks. |
- |
- |
|
IS:15
45 CuNi
10Fe1 |
C 7060 |
CuNi
90:10
C 7060 |
C
70600 |
CN102 |
CuNi
10Fe |
Mekanik Özellikler
Sınıf-
fikasyon |
Sertlik |
Tasarım |
Cu Alaşımı
UNS No. |
Çekme Testi |
| Dış çap (mm) |
Kalınlık (mm) |
Çekme Mukavemeti Kgf/mm2 |
Uzama (%) |
Akma Mukavemeti (kg/mm2) |
| Bakır Nikel Boru |
061 |
Tavlanmış |
C70400 |
5-250mm |
0.8-10 |
27(260) |
9(85) |
|
| H55 |
Hafif Çekilmiş |
C70400 |
5-250mm |
0.8-10 |
28(275) |
- |
21(205) |
| 061 |
Tavlanmış |
C70600 |
5-250mm |
0.8-10 |
28(275) |
- |
11(105) |
| H55 |
Hafif Çekilmiş |
C70600 |
5-250mm |
0.8-10 |
32(310) |
- |
25(240) |
|
|
Isı Değiştiricileri ve Kondenserler İçin Cupronikel Borular 90/10
Isı Değiştiricileri ve Kondenserler için bu Cupronikel borular ve tüpler tüm endüstriyel alanlar için çok önemlidir. Şirket bu alanlarda deneyime sahiptir ve bu boruları çoğu uluslararası standarda ve özel müşteri gereksinimlerine uygun olarak tedarik edebilmektedir.
Otomotiv Endüstrileri İçin Cupronikel Borular 90/10
Bakır-Nikel Boruya Geçiş
Bakır, ilk günlerden beri birçok iyi özelliğe sahip olduğu kanıtlanmıştır. Bükülmesi kolaydı ve çok yüksek korozyon direncine sahipti, ancak düşük korozyon-yorgunluk mukavemeti konusunda endişeler vardı. Bakır-nikel tanıtıldığında, bakıra benzer korozyon direnci, daha yüksek genel mukavemet ve daha iyi yorgunluk mukavemeti sergiledi. İyi şekillendirilebilirlik, kolay flanşlama ve bükme sağlar ve metal maliyeti çelik alternatiflerinden daha yüksek olmasına rağmen, bakır-nikel ekstra ömrü, sorunsuz kurulumu ve güvenilirlik özellikleri göz önüne alındığında çok çekicidir.
Bakır-Nikel Fren Borularının Özellikleri
Fren boruları için kullanılan bakır-nikel alaşımı tipik olarak %10 nikel içerir ve demir ve manganez ilaveleri sırasıyla %1.4 ve %0.8'dir. Ürün, boyutları, çekme mukavemetini ve akma mukavemetini belirten ASTM B466'ya (American Society for Testing and Materials) uygundur. Şekillendirilebilirlik ve iç temizlik, SAE J527, ASTM A254 ve SMMT C5B (Society of Motor Manufacturers and Traders) spesifikasyonlarına uygundur. Ayrıca, alaşım ISO 4038 (International Standards Organization) ve SAE J1047 için basınç tutma, imalat ve korozyon direnci gereksinimlerini karşılar.
| Boyut Toleransı |
|
| |
|
| Malzeme |
Nihai Çekme Mukavemeti 1000 psi (MPa) |
Yük Altında %0.5 Uzama Akma Mukavemeti 1000 psi (MPa) |
2 inçte Uzama % |
Yorgunluk Mukavemeti (10x7 döngü) 1000 psi (MPa) |
Patlama Basıncı* 1000 psi (MPa) |
| Bakır-lehimli Çelik |
48-55 (0.330-0.380) |
28-34 (0.190-0.235) |
30-40 |
30 (
0.210) |
19.5
(0.135) |
| C12200-Fosforlu deoksitlenmiş Bakır |
32-38 (0.220-0.265) |
10-14 (0.070-0.100) |
45-60 |
10
(0.070) |
12 (
0.083) |
| C70600-Bakır Nikel 90-10 |
48-54 (0.330-0.370) |
16-22 (0.110-0.150) |
40-55 |
15
(0.100) |
19 (
0.130) |
C70600 alaşımı normalde tavlanmış durumda yeniden çekilmiş boru olarak tedarik edilir. Mukavemet ve iyi sünekliğin birleşimi mükemmel şekillendirilebilirlik sağlar.
Bakır-nikel çelikten daha yumuşak olduğu için, başlangıçta sürtünme sorunu olabileceğinden korkuluyordu. Deneyimler bunun böyle olmadığını göstermiştir.
Korozyon Direnci
Fren borusu malzemesi olarak uygulanmasından uzun yıllar önce, C70600 alaşımı gemilerde, enerji santrali kondenserlerinde ve tankerlerde hidrolik hatlarda kullanılmış ve tuzlu koşullara karşı mükemmel direnç göstermiştir. İlk testler, bakır-nikelin çelikle neredeyse aynı patlama basıncı direncine sahip olduğunu ortaya koymuştur. Ancak testlerde, 180 günden fazla tuz spreyine maruz kaldığında, çeliğin patlama mukavemeti önemli ölçüde azalır. Bakır alaşımı tutarlı bir şekilde dirençli kalır.
Altı ay boyunca nemli, tuzlu bir çamur paketiyle kaplı borular için, lehimli çelik ciddi şekilde korozyona uğrayarak boru duvarının delinmesine neden olurken; bakır-nikel boruda yalnızca yüzeysel genel korozyon bulunmuştur. ISO 4038 ve SAE J1047, nötr tuz spreyinde 96 saat sonra minimum 110 MPa patlama basıncı gerektiren ISO 3768'e atıfta bulunan bir korozyon direnci gereksinimi içerir. İsveç gereksinimleri, çinkonun en az 25'ine eşit bir direnç içerir. Tüm durumlarda C70600 alaşımı, gerekli korozyon direncini kolayca aşar.
Bakır-nikel fren boruları üstün güvenilirlik sağlar ve hem üreticilere hem de araç sahiplerine fren sisteminin etkili, uzun ömürlü çalışması için geliştirilmiş dayanıklılık sunar.
| Cupronikel Çubuklar 90/10 ve 95/5 |
|
90/10 İçin Cupronikel Çubuklar
| Kimyasal Özellikler |
| Pb |
0.05 Maks. |
| Fe |
1.00 - 1.80 |
| Mn |
1.00 Maks. |
| Zn |
1.00 Maks. |
Cu + Ag Kalan Ni + Co 9.00 - 11.00
Mekanik Özellikler
Hafif Çekilmiş |
| Düzleştirme Testi |
Gerekli. ('O' Sonrası) |
| U.T.S. ksi |
45.00 Min |
| Y.S. %0.5 Uzama'da ksi |
35.00 Min. |
Genişletme Testi %30, 60 derece Gerekli. ('O' Sonrası)
| Tavlanmış Sertlik |
| Düzleştirme Testi |
Gerekli. |
| Tane Boyutu 75 X mm Ort. |
0.010 - 0.045 |
| U.T.S. ksi |
40.00 Min. |
| Y.S. %0.5 Uzama'da ksi |
15.00 Min. |
Genişletme Testi %30, 60 derece Gerekli.
|
|
95/5 İçin Cupronikel Çubuklar
| Kimyasal Özellikler |
| Sn |
0.10 Maks. |
| Pb |
0.05 Maks |
| Ni |
4.00 - 5.00 |
| Fe |
0.10 Maks. |
| Mn |
0.25 Maks. |
| As |
0.10 Maks. |
| Cu + Ag |
95.00 - 96.000 |
| Sb |
0.01 Maks. |
| Bi |
0.0025 Maks. |
Oksijen (O2) 0.08 Maks.
Mekanik Özellikler
Tavlanmış |
| U.T.S. MPa |
216 - 275 (Halka Borudan Kesilmiş Şerit) |
| %Uzama 5.65 Kare Kök G.L.'de |
40.00 Min. (Halka Borudan Kesilmiş Şerit) |
| Düzleştirme Testi |
Gerekli. |
| Bükme Testi |
Gerekli. (180 derece kapalı) |
|
|
|
Cupronikel Pancake Bobinler
Bakır-nikel fren boruları üstün güvenilirlik sağlar ve hem üreticilere hem de araç sahiplerine fren sisteminin etkili, uzun ömürlü çalışması için geliştirilmiş dayanıklılık sunar. Bobinler 5 mtr, 10 mtr ve 15 mtr uzunluklarda mevcuttur.
