Yuhong Holding Group Co., LTD
 |
| Menşe yeri: | ÇİN |
| Marka adı: | YUHONG |
| Sertifika: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| Model numarası: | A182 F316L Paslanmaz Çelik Boru Levhası |
| Min sipariş miktarı: | 1 BİLGİSAYAR |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Müşteri ihtiyaçlarına göre/tahta sandık ambalaj |
| Teslim süresi: | miktarına bağlıdır |
| Ödeme koşulları: | T/T, L/C bakışta |
| Yetenek temini: | Ayda 500 ADET |
| Standart: | ASTM A182/ASME SA182 | Malzeme sınıfı: | F316L |
|---|---|---|---|
| Boyut: | Müşterinin Çizimine Göre | NDT: | UT, PT, MT |
| Başvuru: | Eşanjör, Kazan, Basınçlı Kap, Kimyasal reaktör, Enerji Santrali, Enerji, Petrokimya | Şekil: | silindir |
| Vurgulamak: | Eşanjör Parçası Boru Sayfası,F316L Boru Levhaları,Paslanmaz Çelik Borulu Eşanjör |
||

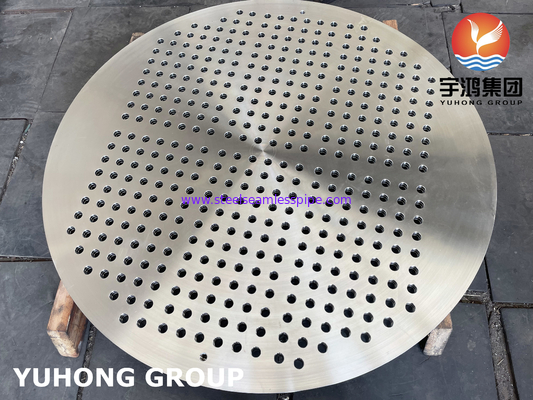

Bir boru levhası, boruları borulu bir ısı eşanjöründe desteklemek için kullanılan bir levhadır.Tüpler paralel bir şekilde hizalanır ve tüp levhaları tarafından desteklenir ve yerinde tutulur.Boru levhası, boruların açıklıklardan geçebilmesi için delikli dairesel bir levhadır.
Tüp levhalar, Gövde ve Borulu Isı Eşanjörlerinin en önemli bileşenlerinden biridir.boru levhaları genellikle, birbirine göre kesin bir konum ve modelde boru uçları için açılan deliklerle işlenen yuvarlak düz bir dövme levha parçasından yapılır.Boru delikleri delinebilir ve raybalanabilir ve boru bağlantısının gücünü büyük ölçüde artıran bir veya daha fazla kanalla işlenebilir.Fabrikasyon Atölyelerimiz, her türlü boru sacı yapmak için CNC delme makineleri dahil olmak üzere modern makinelerle donatılmıştır.boru levhaları, herhangi bir konfigürasyonda ısı eşanjörlerinin imalatı için yaygın olarak kullanılmaktadır.Torna işleme, delme, raybalama, bantlama, kanal açma ve yüzey frezeleme gibi tüm işleme faaliyetleri tam olarak müşterinin çizimlerine ve özelliklerine göre gerçekleştirilebilir.Tüm delme işlemleri bilgisayar programlı ve son teknoloji CNC makinelerde yapıldığından insan kaynaklı olası bir hata söz konusu olmayacaktır.
Tubesheet Analiz Yöntemi
Analiz için kullanılacak standardı görüntüler:
Eşanjör Tipi
Isı değiştirici tipini seçin.
U-Tube'un yalnızca bir tüp sayfası vardır.Tüpler "U" şeklinde bükülür.Demet bakım için çıkarılabilir, ancak bükülme nedeniyle borunun iç kısmının temizlenmesi daha zordur.
Sabiteşanjörün her iki ucuna sabitlenmiş ve düz borularla birbirine bağlanmış iki boru levhasına sahiptir.Her iki boru levhası da sabittir, dolayısıyla kabuk ve borular arasında diferansiyel termal genleşme gelişebilir.Termal büyümeyi emmek için bazen bir genleşme bağlantısı gerekir.Genleşme derzlerinde sonlu elemanlar analizi (YUHONG) yapmak için sabit tipte bir tüp levha değiştirici seçmelisiniz.
Yüzersabit (sabit) ve serbestçe hareket edebilen bir tüp levhaya sahiptir.Çünkü bir tüp sayfasıyüzer,kabuk ve tüpler arasındaki herhangi bir diferansiyel termal genleşme emilir.Bu eşanjör kategorisi en çok yönlü ve aynı zamanda en maliyetli olanıdır.Borular da U borulu eşanjörlere göre kolayca temizlenebilir.
| Sınıf Sembolü | UNS Numarası | Alaşım | Elementler | Kompozisyon% |
| F316L | S31603 | 18 krom, 8 nikel, molibden ile modifiye edilmiş, düşük karbonlu 316LG |
Karbon | 0,030 maks |
| Manganez | 2.00 maks | |||
| Fosfor | 0,045 maks. | |||
| Kükürt | 0,030 maks | |||
| Silikon | 1.00 maks | |||
| Nikel | 10.0-15.0 | |||
| Krom | 16.0-18.0 | |||
| Molibden | 2.00-3.00 | |||
| Azot | 0.10 |
