Eşanjörler için Paslanmaz Çelik Oluklu Borular TP304 / TP304L TP316 / TP316L 19.05X2.11MM
Hızlı Detay:
| Genel Düşük Fin Boru Üretim Kapasitesi |
Düşük Fin Tüplerinin ('N' Fins) Özellikleri |
Finning Tesisi: 10 finiş makinesi;
3000 metreye kadar günlük kapasite; |
Tüp OD: 12,7 mm~25,4 mm
Tüp Uzunluğu: 18 metre max.
Kanat Yüksekliği: 1,2 mm ~ 2,77 mm
Fin Kalınlığı: yakl.0,3 mm
Fin Aralığı: 30 FPI / 28 FPI/ 26 FPI/ 36 FPI / 43 FPI |
Tanım:
Üretim süreci: Kanatlar, düz boruların dış duvarından bir geçiş silindiri ile yuvarlanır.Tüpler ve kanatçıklar aynı parça tüptedir.Biz buna “N” kanat tipi diyoruz.
Tüp Malzemeleri:
ASTM A213 / A213M :Dikişsiz Ferritik & Östenitik Alaşımlı-Çelik Kazan, Kızdırıcı ve Eşanjör Boruları
ASTM A312/ A312M : Dikişsiz, Kaynaklı ve Ağır Soğuk İşlenmiş Östenitik Paslanmaz Çelik Borular
ASTM A269/ A269M :Genel Servis için Dikişsiz ve Kaynaklı Östenitik Paslanmaz Çelik Boru
Düşük Fin Tüplerin Teslimat Aralığı
Entegre düşük kanatlı tüpleri sağlayabilirizçekirdek borunun ortasında kanatsız bölüm boşlukları (5mm Min.) VEYA tasarlanmış Bükme Yarıçapı ile bükülmüş.
Kalite Testi:

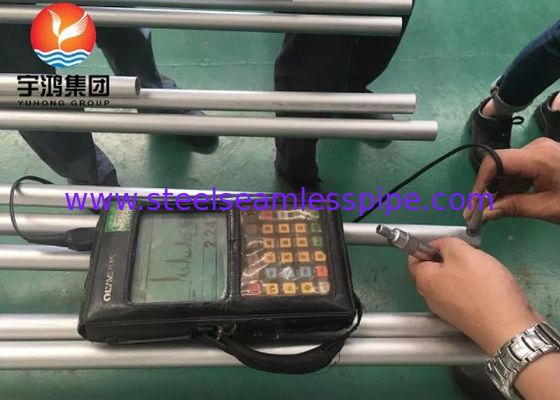

Entegre düşük kanatlı boru kalitesi, tasarım özelliklerini doğrulamak için hidrostatik veya pnömatik testler, girdap akımı testleri ve MARCO testleri ile sağlanır.
Kabul Belgesi:
WOLVERINE / HPT / GEWA-K & GEWA-KS
Dağıtım durumu:
Tüp uçları kare kesimli, çapaksız, içten kurutulmuş ve hava üflemeli temiz, dıştan vernik kaplı.
Kıta taşımacılığı için her pakete kurutucular konur.
Uygulamalar:
Entegral Düşük Finli Borular, aşağıdaki endüstriyel sektörlerde tercih edilir:
- Isıtma sistemleri
- Havalandırma sistemleri
- Soğutma ve iklim kontrol sistemleri
- Makine Mühendisliği
- Otomotiv üretimi
- Kimyasallar ve pertrokimya ve enerji santrali teknolojisi
Özellikler:
Boru ve kanatlar, karbon çeliği, düşük alaşımlı çelikler, paslanmaz çelik, pirinç, bakır, bakır-nikel alaşımları, alüminyum bronz, nikel alaşımları, titanyum vb. ile aynı boru ve malzemelerden oluşur.
| Düz boru (mm) |
Kanatlı kesit boyutları (mm) |
Oran |
De |
| D×t |
tp |
dd |
doktor |
di |
η |
mm |
| 19×2 |
0,8 |
18.8 |
17 |
134 |
2.8 |
17.9 |
| 19×2 |
1 |
18.8 |
16.8 |
13.4 |
2.5 |
17.8 |
| 19×2 |
1.25 |
18.8 |
16.6 |
13 |
2.2 |
17.8 |
| 19×2 |
1.5 |
18.8 |
16.6 |
13 |
2 |
17.7 |
| 19×2 |
2 |
18.8 |
16.4 |
13 |
1.7 |
17.5 |
| 25×2,5 |
0,8 |
24,8 |
23 |
18.8 |
2.8 |
23.9 |
| 25×2,5 |
1 |
24,8 |
22.6 |
18.8 |
2.75 |
23.7 |
| 25×2,5 |
1.25 |
24,8 |
22.3 |
18 |
2.5 |
23.6 |
| 25×2,5 |
1.5 |
24,8 |
22.3 |
18 |
2.2 |
23.5 |
| 25×2,5 |
2 |
24,8 |
22 |
18 |
1.8 |
23.4 |
| 25×2,5 |
2.5 |
24,8 |
22 |
18 |
1.6 |
23.3 |
D------ Düz uç bölümün dış çapı
Dof----Üst yüzgeçlerin çapı
Dr ----- Kanatlı bölümün kök çapı
Di ----- Kanatlı bölümün iç çapı
T------ Düz uç bölümün duvar kalınlığı
Tp ----- Yüzgeç aralığı
De---- Kanatlı borunun eşdeğer çapı
L------ Düz boru uç uzunluğu |
| Lütfen daha fazla bilgi için bize e-posta gönderin. |
ASTM A1012 :Dikişsiz ve Kaynaklı Ferritik, Östenitik ve Dubleks Alaşımlı Çelik Kondenser ve Entegre Kanatlı Eşanjör Boruları için Standart Şartname.
ASTM B891:Gelişmiş Isı Transferi için Gelişmiş Yüzeyli Dikişsiz ve Kaynaklı Titanyum ve Titanyum Alaşımlı Kondenser ve Eşanjör Tüpleri için Standart Şartname.
ASTM B924:Entegre Kanatlı Dikişsiz ve Kaynaklı Nikel Alaşımlı Kondenser ve Eşanjör Boruları için Standart Şartname.
